Voimavirtahaketin

[Puuha]

En kyllä näe tarvetta. Mahtaako kaupallisissakaan versioissa olla?

Sähkökäyttöisissä, voimavirtavehkeissä? Niitähän ei ole markkinoilla mikä on ollut yksi syy tämän ketjun aloitukseen Refyllä.

Sähkökäyttöisissä joissa inertiaa on vähäistä enemmän on monesti mekaaninen sulake jollei ole suorakytkentä kyseessä. Se voi olla hihnan mitoituksella laadittu jolloin hihna luistaa ylikuormatilanteessa tai kytkin, sokka tms. mikä antaa periksi.

Lisäksi sähkömoottoria tottakai suojaa lämpörele vielä erikseen.



[refy]

Eli 24 VDC virtalähteeltä lähtien:
-hätäseiskytkin
-sangan rajakytkin
-teräkammion rajakytkin
-käynnistysnapin ohjaama pitotakaisinkytketty rele
-kontaktorin kela

Samantyyppinen systeemi kuin 1970-luvun ydinvoimaloiden suojausautomaatiossa, eli ketju jossa jokaisen lenkin pitää olla ehjä että kontaktori vetää, ja laukeamisen tai katkon jälkeen palautus painonapista.



[poistettu pyynnöstä]

Onko minulla joku ajatuskatko, vai saisikohan tuon tehtyä ihan sulkeutuvalla releellä, jonka kelalle on syöttö painonapilta sekä ohjattavan virran exit-terminaalista. Kun virta katkeaa sähkökatkon tai rajakytkimen takia, rele aukeaa eikä sulkeudu ennen kuin napilla ohjataan jännite kelalle.

Ainakin äkkiä mietittynä menisi noin.



[refy]

Ei kai sitä ohjauspiiriä mikään estäisi tekemästä 24 VAC vaihtovirrallakaan. Saisi suoraan DIN-kiskoon sopivan muuntajan työläämmän tasavirtateholähteen sijasta.



[refy]

Tai no, tuommoinenkin näköjään löytyisi jos ei ihan järkyttävästi maksa.

https://www.onninen.fi/abb-teholahde-abb-cp-d24-0-42/p/AMR103



[refy]

Saksasta 37.51 € sis alv. https://www.sotel.de/index.php?cl=d...458569f70d7832f973&lang=1#pos-longdescription



[borg]

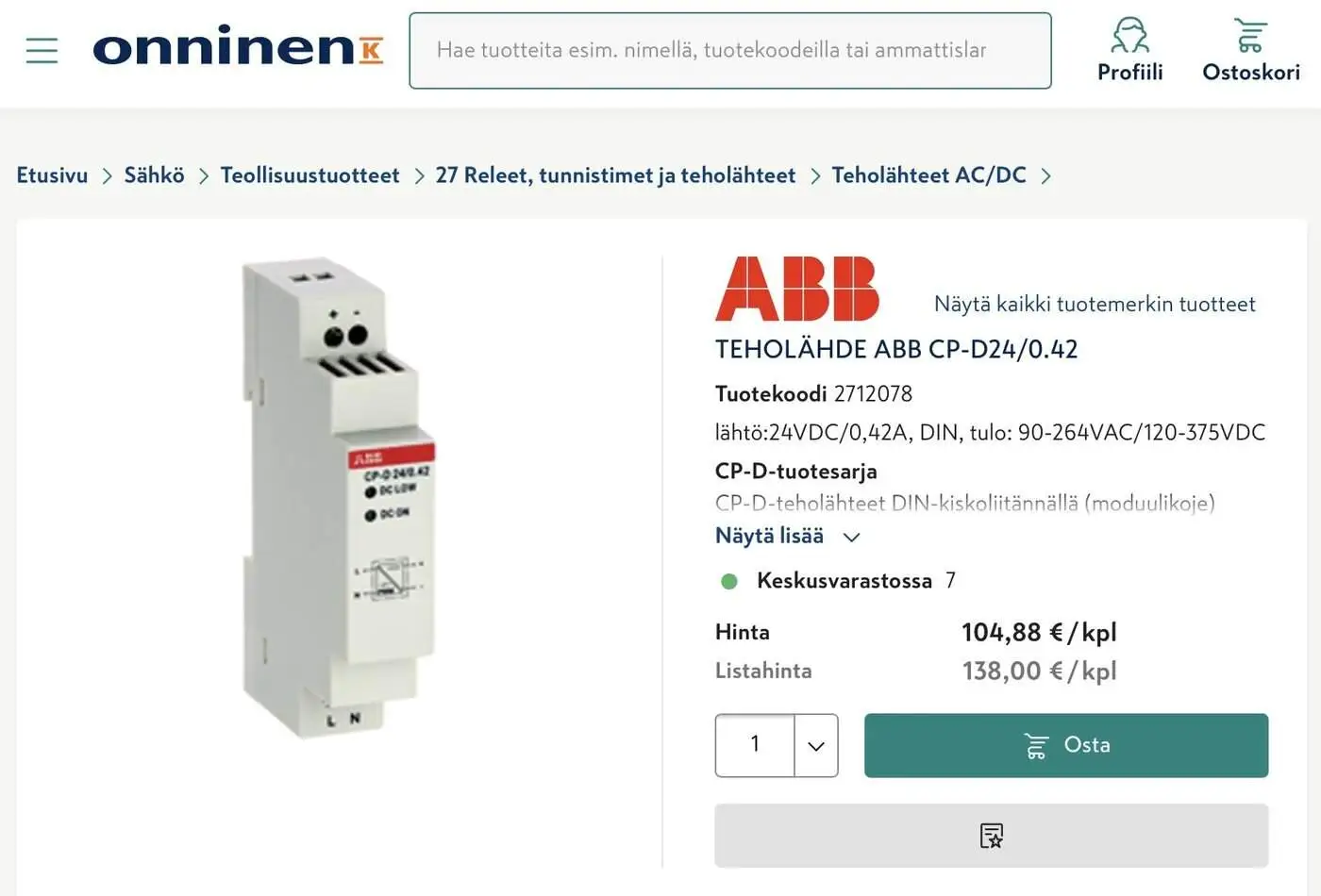

Onnisen hinta on aika suolainen:



[refy]

Saksasta tilasin. 44.50 € postikuluineen. Kontaktorin näyttäisi saavan Puolasta: https://tme.eu/fi/details/esb40-31n-01/kontaktorit-asennus-moduuli/abb/1sae341111r0131/



[borg]

Saksan amazonissa tällainen Amazon product ASIN B07MT7T6XK
Ostin omaan hitsikoneeseen tuon. Se on 380V, mutta niin on konekin, eikä se sitä tiedä.



[refy]

Leveydet:
moottorinsuoja 2.5 moduulia
virtalähde 1 moduuli
pitorele 1 moduuli
kontaktori 3 moduulia

Yht. 7.5 moduulia eli 8 moduulin kotelo riittää. Lisäksi tarvitaan käynnistyspainonappi. Hätäseisnapin olen aikeissa jättää pois, kun sangan rajakytkin on joka tapauksessa paremmin hollilla.



[refy]

Saksan amazonissa tällainen Amazon product ASIN B07MT7T6XK
Ostin omaan hitsikoneeseen tuon. Se on 380V, mutta niin on konekin, eikä se sitä tiedä.

Ei taida olla DIN-kiskokiinnitteinen?



[borg]

Ei taida olla DIN-kiskokiinnitteinen?

On, näkyy kuvista kun katsot Amazonin sivuilta. Ilmainen toimitus, kun kamaa on yhteensä 39 euron arvosta. Toimitus on Amazonilla kotiin.



[borg]

Toimitus on Amazonilla kotiin.

Tämä koskee tosin vain niitä kamoja, jotka Amazon itse lähettää. Jos tuote on vain myynnissä Amazonissa, mutta lähettäjä joku muu, niin silloin ei tule kotiin asti.



[refy]



[refy]

On, näkyy kuvista kun katsot Amazonin sivuilta. Ilmainen toimitus, kun kamaa on yhteensä 39 euron arvosta. Toimitus on Amazonilla kotiin.

Niin näkyy, mutta en äkkiseltään löytänyt kuin vaihtovirtaohjattuja malleja. Ja on se siistimmän näköinen kun on ABB:ta koko kisko.



[refy]

Pehmon peltikotelo vielä puuttuu. (Ja moottori.)



[poistettu pyynnöstä]

Onnisen hinta on aika suolainen:

Näytä liitetiedosto 83318

Se on se koo lisä hinnassa....



[poistettu pyynnöstä]

Refy kun aloittaa niin äkkiä alkaa tapahtua kans



[refy]

Kun tulee muiden käytettäväksi, niin ehkä on parempi olla urheilematta ja tyytyä 5.5 kW moottoriin. On siinäkin heppa lisää Hondaan, ja parempi alavääntö bonuksena. Jos siivaa kasvattaa 20 %, kierrokset pysyvät samana ja vääntö kasvaa 15 %; jos sitä kasvattaa 38 % niin vääntö pysyy samana mutta kierrokset kasvavat 15 %. Olisko 30 % sopiva kompromissi, kierrokset nousisivat 8 % ja vääntö 6 % (alavääntö tietysti enemmän).



[refy]

Jostain kun löytyisi XPA 160-remmin mitat niin voisi tehdä remmisiivan CNC-mallin ja pyytää Weergiltä tarjouksen. Varmaan kestäisi alumiinistakin koneistettuna.
