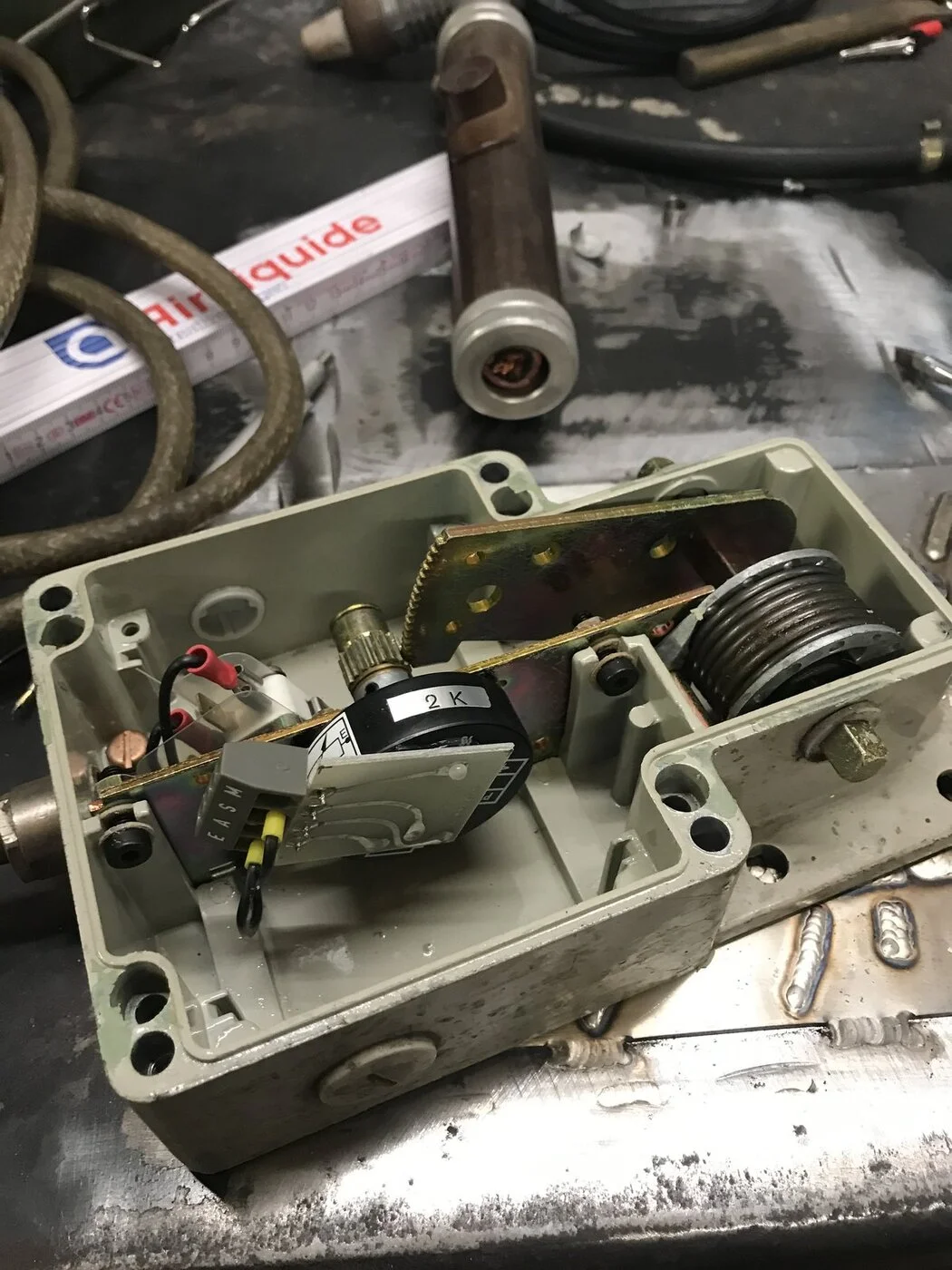

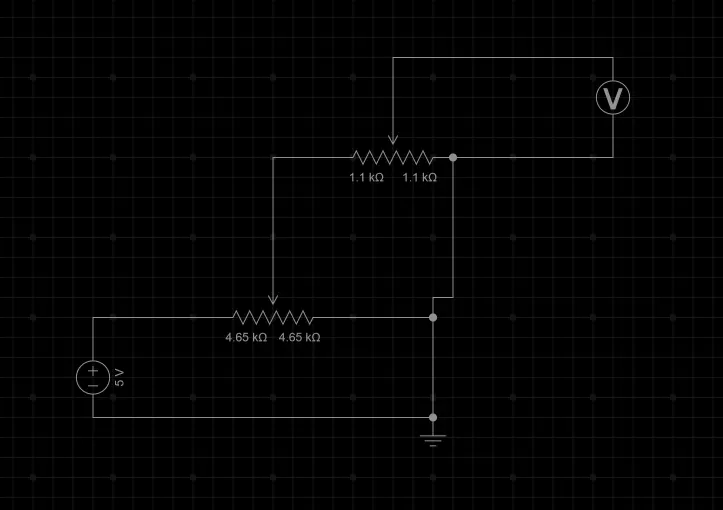

Joku tuollainen kytkis siellä polkimessa on. En ole avannut, niin arvoin resistanssit netistä.
Ensimmäisellä potikalla säädetään maksimi virta ja toisella tehdään hienosäätö valitulla alueella.



[alfred_j_kwak]

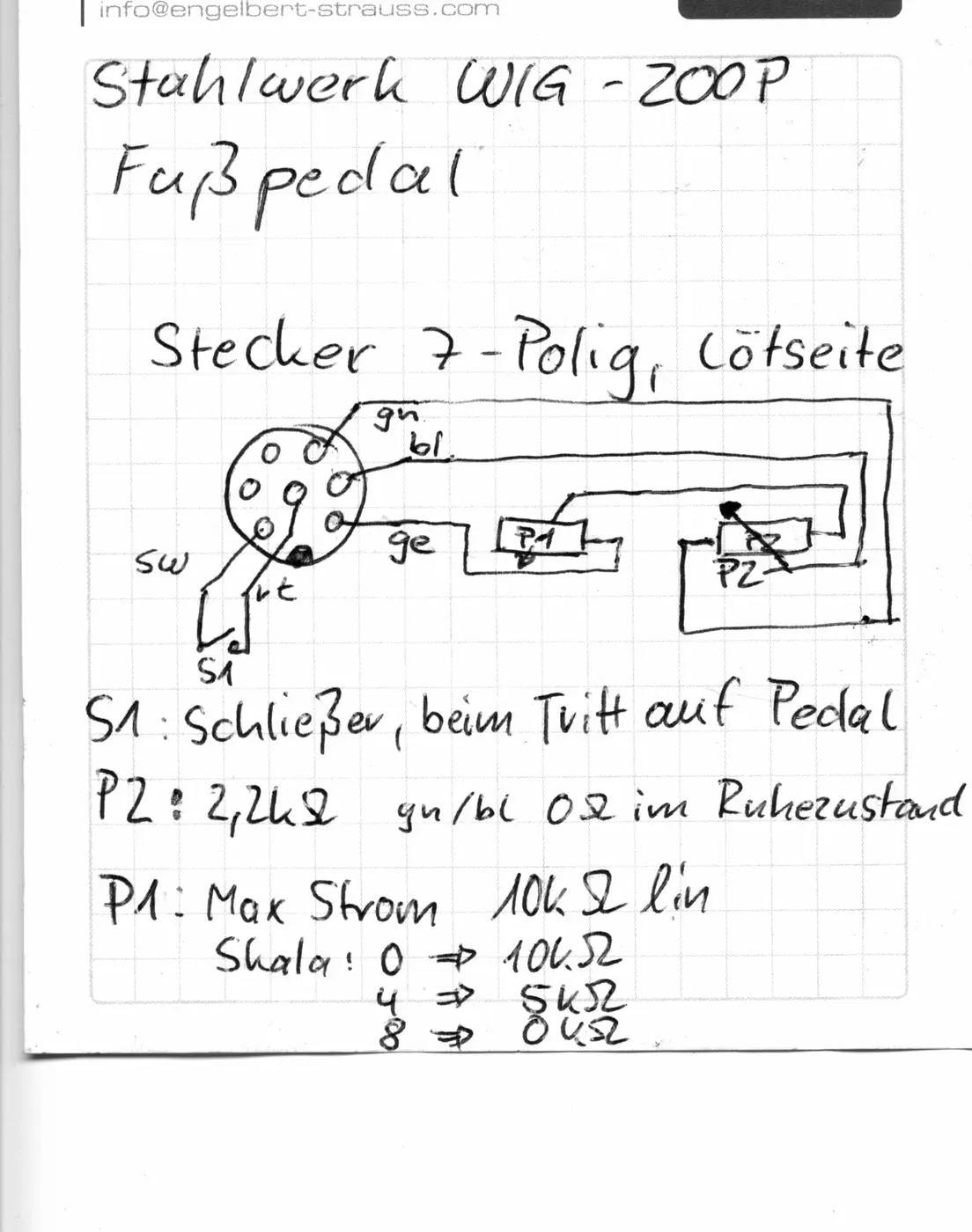

Joku oli näköjään avannut sen polkimen, eli 10k on se aluesäätö ja 2,2k on se hienosäätö:



[nelikolie]

Itsellä 2+3pol, mutta käytännössä lienee täysin sama.

Nykyään Stahlwerkin sivuilla vastaavan laitteen spekseissä polkimesta:

• Foot pedal - Remote current control via foot pedal(not included). The foot control mode gives you the advantage of being able to control the current even during the welding process, giving you different options for performing the welding work. No pulse function possible in pedal mode. The maximum current is set on the device. The foot pedal is set to 10. When the foot pedal is pressed, the unit ignites with a lower current than is shown on the display. As soon as the foot pedal is fully depressed, the set maximum current is reached. The value on the display does not change during this time. Examples: Maximum current display: 100 A / ignition current by pedal: approx. 40 A, Maximum current display: 150 A / ignition current by pedal: approx. 80A, Maximum current display: 200 A / ignition current by pedal: approx. 110 A

Ja linkkaamani videon pointti tähän ketjuun liittyen oli se polkimen potikan "nollaus"
painamalla pohjaan pitäen hampaat sormella irti potikasta.



[alfred_j_kwak]

Itsellä 2+3pol, mutta käytännössä lienee täysin sama.

Nykyään Stahlwerkin sivuilla vastaavan laitteen spekseissä polkimesta:


Ja linkkaamani videon pointti tähän ketjuun liittyen oli se polkimen potikan "nollaus"
painamalla pohjaan pitäen hampaat sormella irti potikasta.

Vähän kummallinen tuo Stahwerkin selitys aiheesta, jos poljin on kytketty lähettämäni kuvan mukaan. Tai sitten jossain on 'ylimääräinen' vastus tekemässä tuon aloitusvirran. Tai vaihtoehtoisesti noiden potikat ei säädä koko aluetta. Tuossa yhdessä blogissa jonka löysin oli hiukan viitettä siitä, että säätö ei ole ehkä ihan optimaalinen: https://greasygreg.blogspot.com/2017/12/setting-up-stahlwerk-acdc-200-pulse.html

"The potentiometer on the footpedal doesn't seem to be perfectly matched with the machine, I can only turn it up to 8-ish or so or it will turn the footpedal into an on-/off-switch again. Only this time it's pedal to metal means full-throttle really."



[nelikolie]

Joo ja hommaa ei yhtään avusta jos laite on samaa mallia kuin itsellä, eli "puoliksi digi"-paneelilla.
Hukkaa joka sammutuksella mm.Remote asetuksen, jolla poljin otetaan käyttöön. Toimii sitten tietysti
vain täysillä. Toinen on, ettei pysy AC:eella, vaan palaa aina DC:eelle virtakytkimeen koskiessa.
Vanhemmissa oli näihin normaalit kytkimet.



[alfred_j_kwak]

Sitä jäin nyt tässä pohtimaan jotta voisihan tuohon jalkapolkimeen tuupata hiukan lisää älyä. Jos heittäisi digitaalipotikan vaikka esp:n perään ja pikku kännykkäsovelluksen, jolla voisi asetella säädettävän tehoalueen. Polkimelle hal-anturi, niin ei tarvitse hammastangolla hieroa ratasta.
Täytyypi työstää hetki.

...sähköpyörissähän on ne kaasukahvat hal-antureilla...
...tuo voisi olla passeli 'potentiometri' https://www.analog.com/en/products/ad5206.html ...
...polkimiahan on toki valmiinakin https://www.tuontitukku.fi/pienkone...monkijoihin-skoottereihin-ym/p/6438471001914/ ...



[nelikolie]

No juu täytyy kyllä. Tuli sitä tuossa testattua, ja ihan paskahan tuo tuollaisenaan on.
Satunnaisesti tökkivinään vastaan jopa, ja varmaan siitä yli mennessä hyppää rattaalla.



[nelikolie]

Ohimennen kuvia kiva katsella:

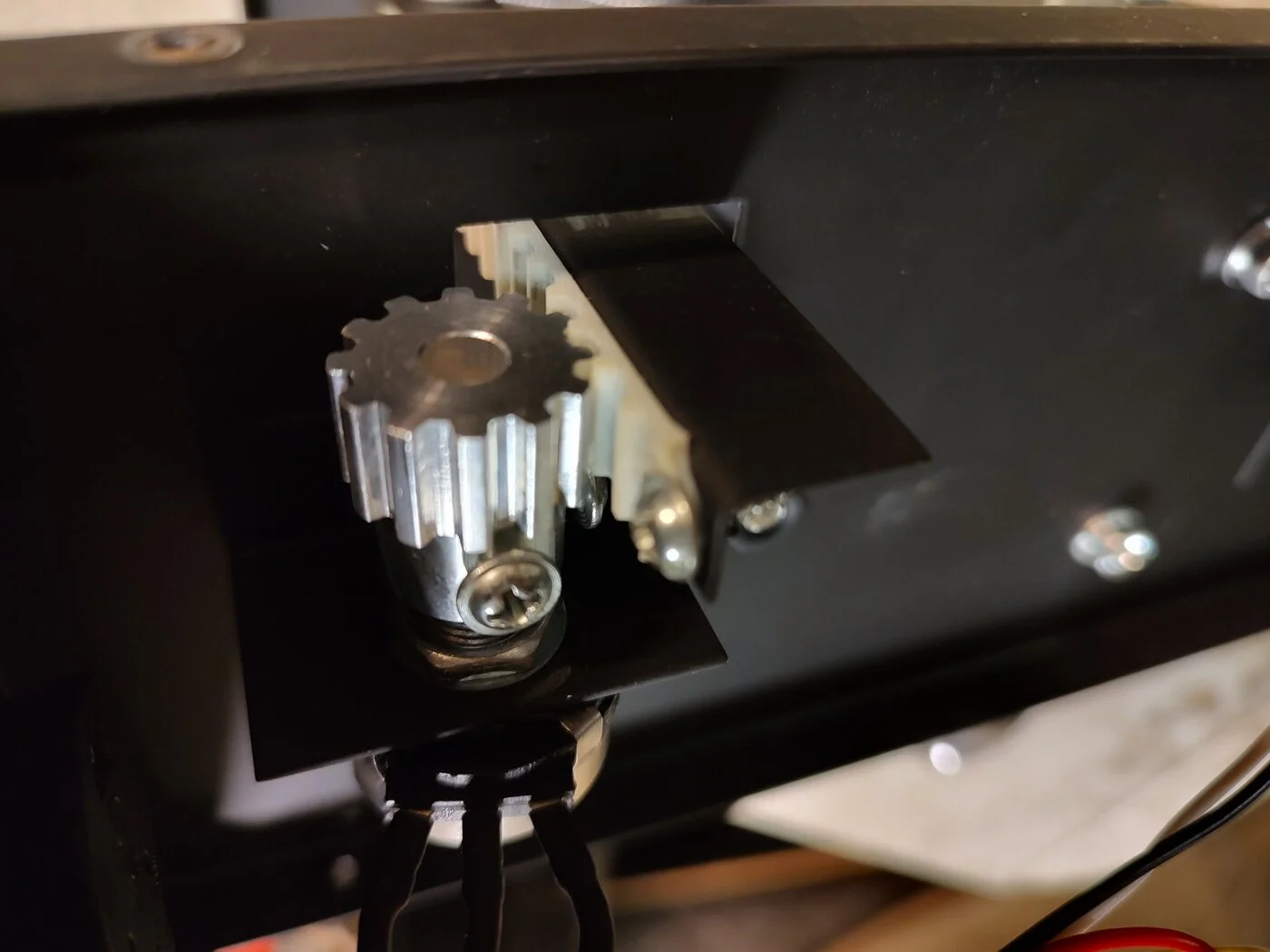

Eli noinkin suoraan kulkee tuo yksi johto säädettävän potikan kautta naurettavasti kiinnitetylle rattaalle toiseen potikkaan.



[alfred_j_kwak]

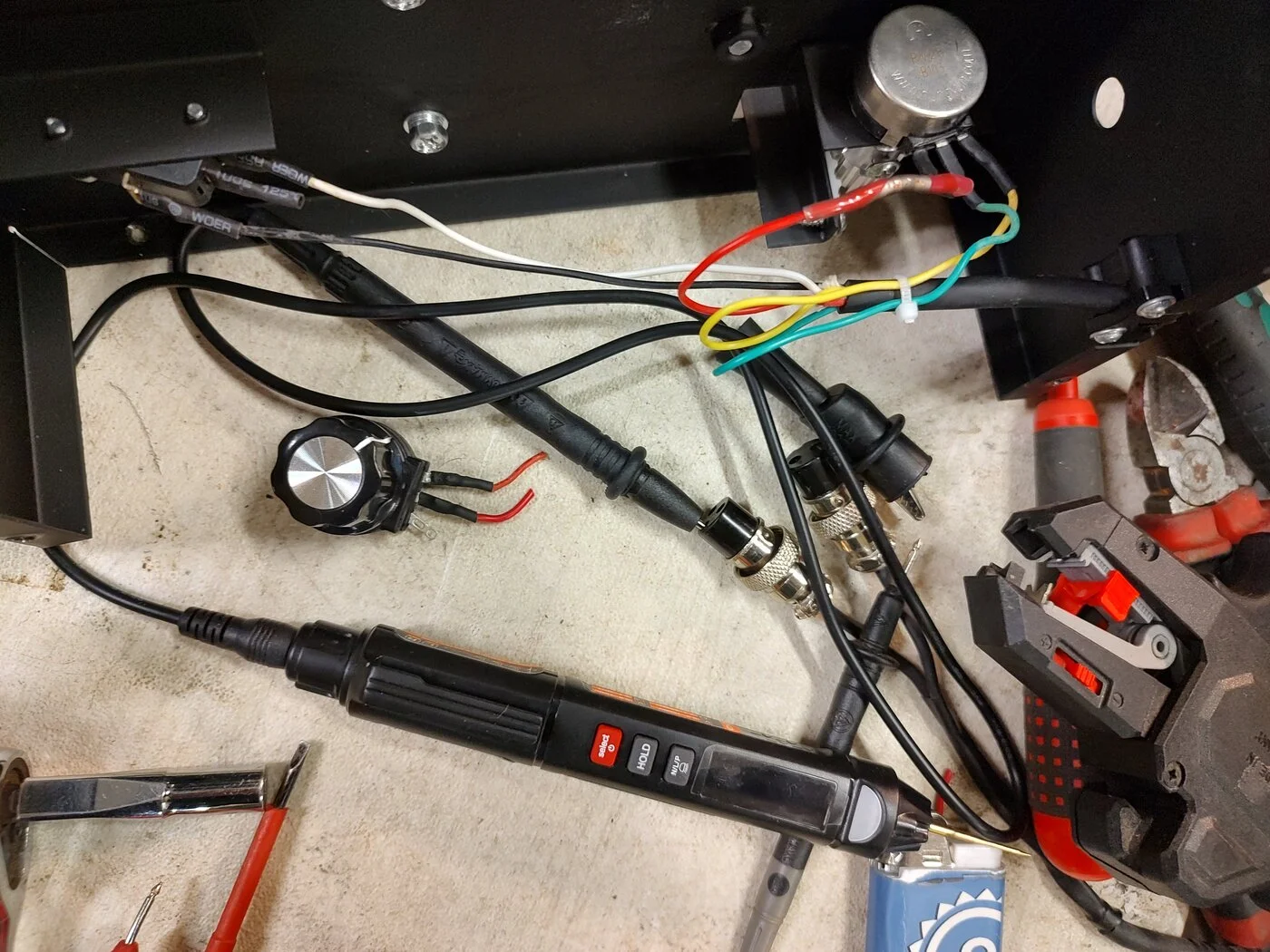

Joo. Oman koneen poljin myös suolistettuna tuossa. Ei nyt mene tuo kytkentä samalla tavalla kuin omassa aikaisemmassa kaaviossa.
Ei tosin mene myöskään samalla tavalla nuo värit kuin tuossa saksalaisessa skississä.
Mulla siis ja tuo 2+3 liittimillä oleva malli.



[alfred_j_kwak]

Epätoivoinen aika vaatii epätoivoisia tekoja. Avasin käyttöohjeen ja kas siellähän kerrottiin hyvinkin selkeästi ettei se toinen potikka tee tässä koneessa hittojakaan.



Joka päivä oppii jotain. Lukisiko samalla vauhdilla koko käyttöohjeen läpi...



[nelikolie]

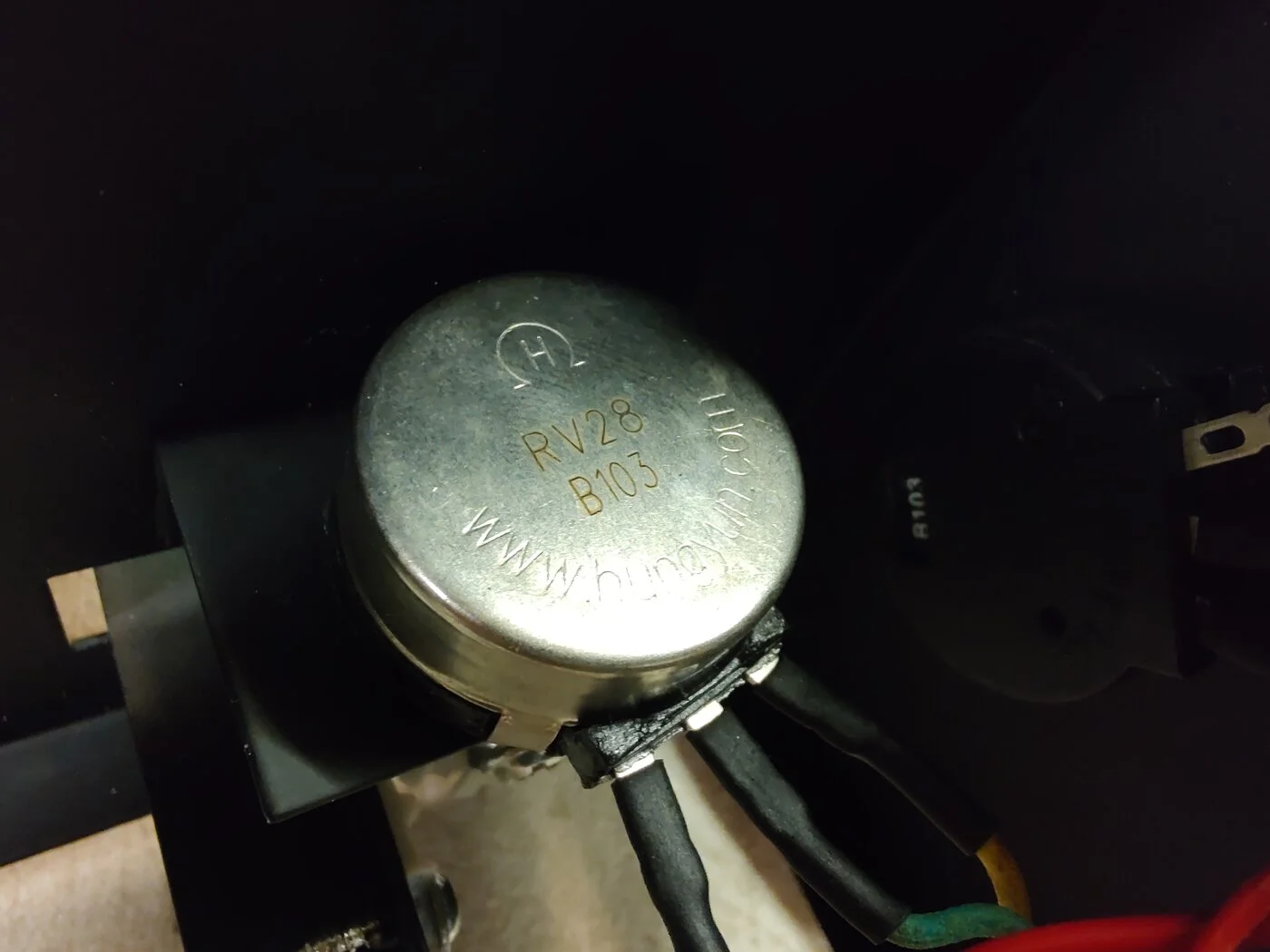

Mitäs tuo B103 tarkoittaa? Ettäkö ois lineaarinen?



[alfred_j_kwak]

Lineaarisia ne molemmat näytti olevan ja molemmat oli 10k.



[nelikolie]

Menin sieltä mistä aita on matalin sen turhan kanssa, ja nyppäsin pois kutistetinajatkolla:

Jotain tuolle rataspotikalle täytyy kyllä keksiä - ei toimi luotettavasti oikein mitenkään pl. runnoen pohjaan.
Epäilen vian olevan hammashihnan+rattaan vituilleen kasanneen kiinalaisen tekosia.



[nelikolie]

Hohhoijaa. Tuli käytyä aliexpressissäkin näitä ihmettelemässä, ja 9/10 samaa paskaa, mutta oli seassa "parempiakin".

Tämä näytti hyvältä kunnes pääsin tuonne kuvan alareunaan asti:

Eikös tuon nykyisenkin sais toimimaan noin "eriperin" vaihtamalla vain kytkennät ristiin potikan reunoilta.
Itse jättäisin tuon ruuvin pois, ja laittaisin varmaan molemminpuolin ratasta vapaana pyörivät ohjainrullat,
mutta toisaalta kävi jo mielessä piirtää&printata "hihnapyörä" ylimääräiseksi jääneen potikan nupin päälle.

Tuli vastaan kahdella narun pätkällä ja "hihnapyörällä" jousien kera tehty näppärän näköinen diy-tig poljin.



[alfred_j_kwak]

Jos kerran tulostin on, niin tuollainen ei ainakaan luista:



[nelikolie]

Jos kerran tulostin on, niin tuollainen ei ainakaan luista:

Näytä liitetiedosto 131961

Tuossa on jo minulle hieman liikaa. Ja mahtaisko edes muovina kestää?
Pieneen tilaan saatu jokatapauksessa vahva jousi ja mitä kaikkea.

Tämmöistä vähän yksinkertaisempaa taas haluaisin yrittää:



[alfred_j_kwak]

Tony on ja aikaa sitten tehnyt videon aiheesta:



[nelikolie]

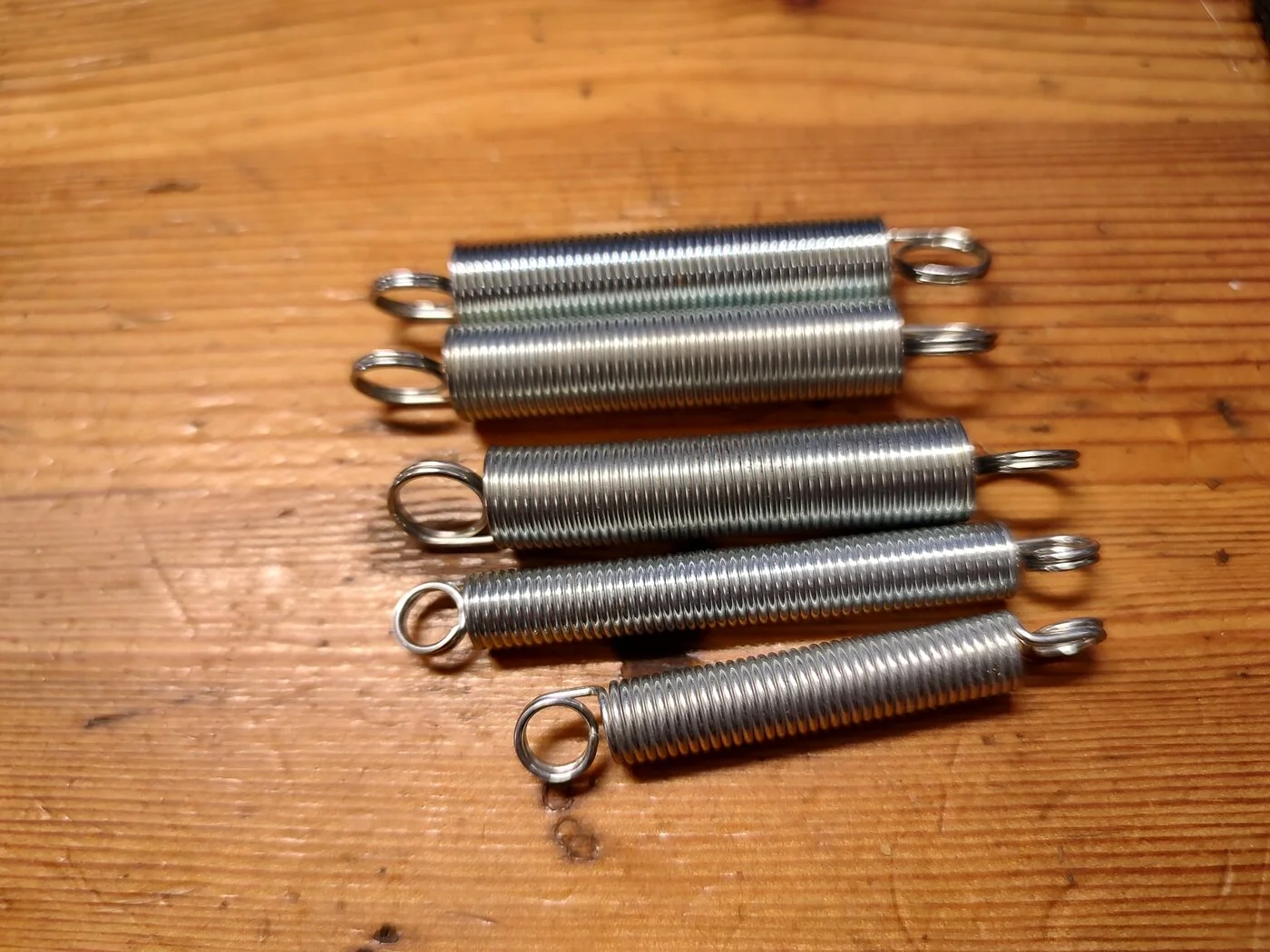

Tuli arvottua Puuilosta vitosella jousia polkimeen(lupaavinta kokoa tuli ainakin kaksi, ellei kolme):


Täytyy iltapäivällä koittaa ehtiä ihmettelemään lisää/piirtää ensimmäinen versio "hihnapyörästä".



[nelikolie]

Vaan eipä tullut vastaan oikein mitään polkimen rungoksi sopivaa, että joutunee tuota nykyistä peltikikkaretta
ainakin nyt alkuun muokkaamaan. Toi "hihnapyörän" laakerointi putken pätkään tullee ainakin tuosta heti
ylemmästä videosta jotenkin kopioitua, jos vain sopivaa putkea löydän.



[nelikolie]

Sain räpellettyä mitä TIGillä piti, ja kaasukin kävi niin vähiin, että se on pullon vaihto edessä ennen lisäharjoittelua,
mutta tuli sitä jo tätä polkimen modausta jatkettua. Ensimmäinen versio telineestä potikalle:

Sen verran meni hetimmiten vituiksi, ettei toi ostetuista jousista paras koko mahdu alakautta.
Vaan eipä se sitten kait ole kuin jotenkin laittaa toisesta suunnasta, tai käyttää jousta narun kanssa.

Tässä alkup. poljin pohjaan painettuna, eli tällä pystyisi tuon peltilaatikon päällä olevan poljinosuuden(saranointi+jousi+itse poljin)
uudelleenkäyttämään vaikkapa jonkun tarpeeks leveän latan päällä, koska tämä mahtuu vielä väliin:
