3D-tulostus

[paska]

Lähtisikö tällä aukeamaan. En ole mikään mekaniikkasuunnittelija, joten vastuuvapaus ja sitä rataa.

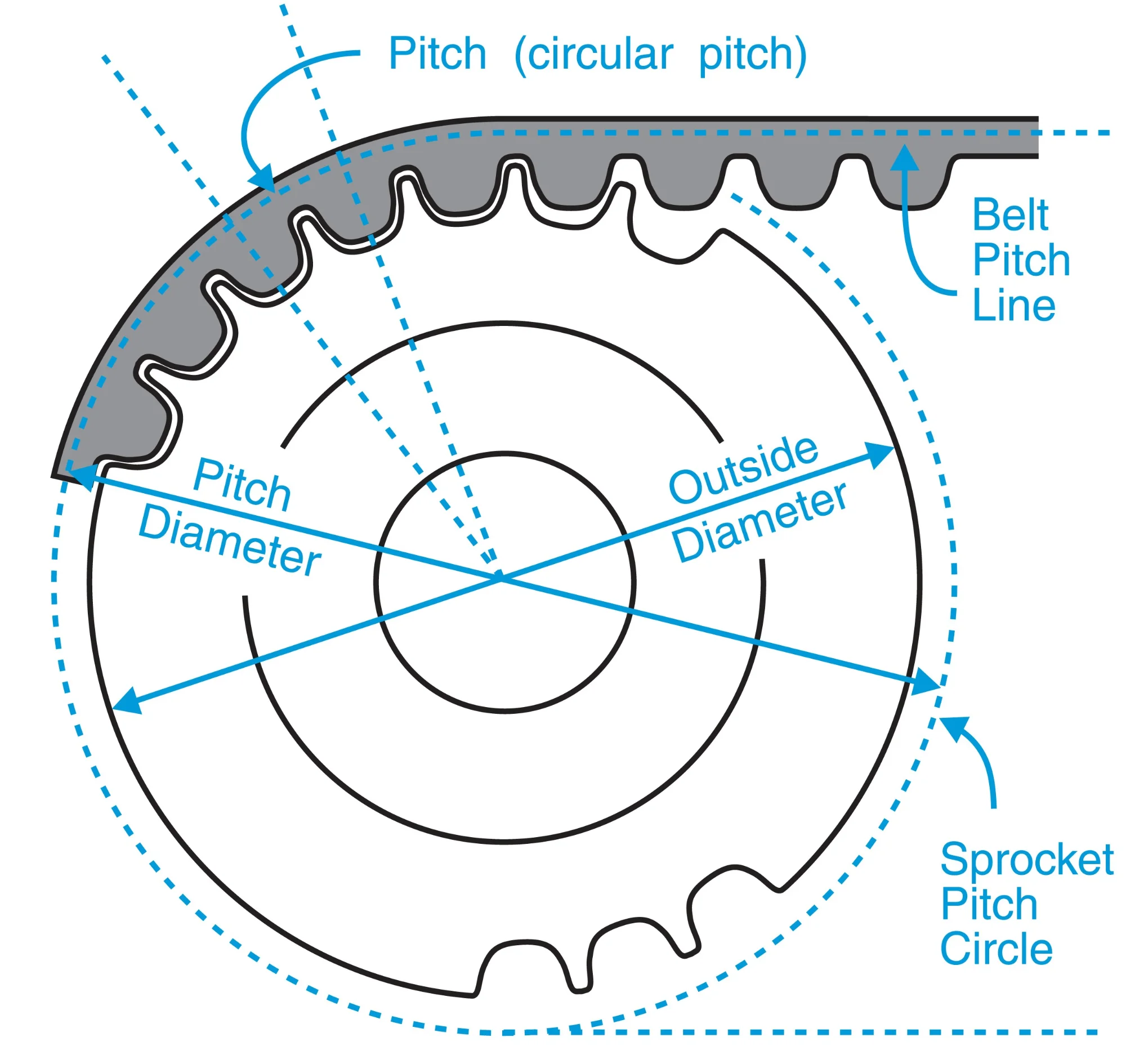

Tuosta kuvasta nimitykset mitoille:
Näytä liitetiedosto 149762

Ja tuosta pdf-tiedoston listasta mitat:

Mietinki vähä että miten nämä toimii. Jakohalkaisija on siis siellä hihnan kankaiden kohdalla suunnilleen että sillä linjalla kehä ei muutu kun mennään eri kokosille pyörille



[jusape]

Mietinki vähä että miten nämä toimii. Jakohalkaisija on siis siellä hihnan kankaiden kohdalla suunnilleen että sillä linjalla kehä ei muutu kun mennään eri kokosille pyörille

Se kudososuushan on se kohta hihnassa kuin hihnassa, jossa pituus ei muutu.
On sitten kyseessä latta- , kiila- tai hammashihna.



[paska]

Se kudososuushan on se kohta hihnassa kuin hihnassa, jossa pituus ei muutu.
On sitten kyseessä latta- , kiila- tai hammashihna.

Käytännössä melkein näin voi yleistää mutta kyllä se kudoskin venyy ja puristuu vähän eri tilanteissa jos vaikka toisella puolen kudosta on enemmän kumia kun toisella. Matkat voipi tosiaan olla sitä luokkaa että useimmiten ei merkitystä.



[Maukka]

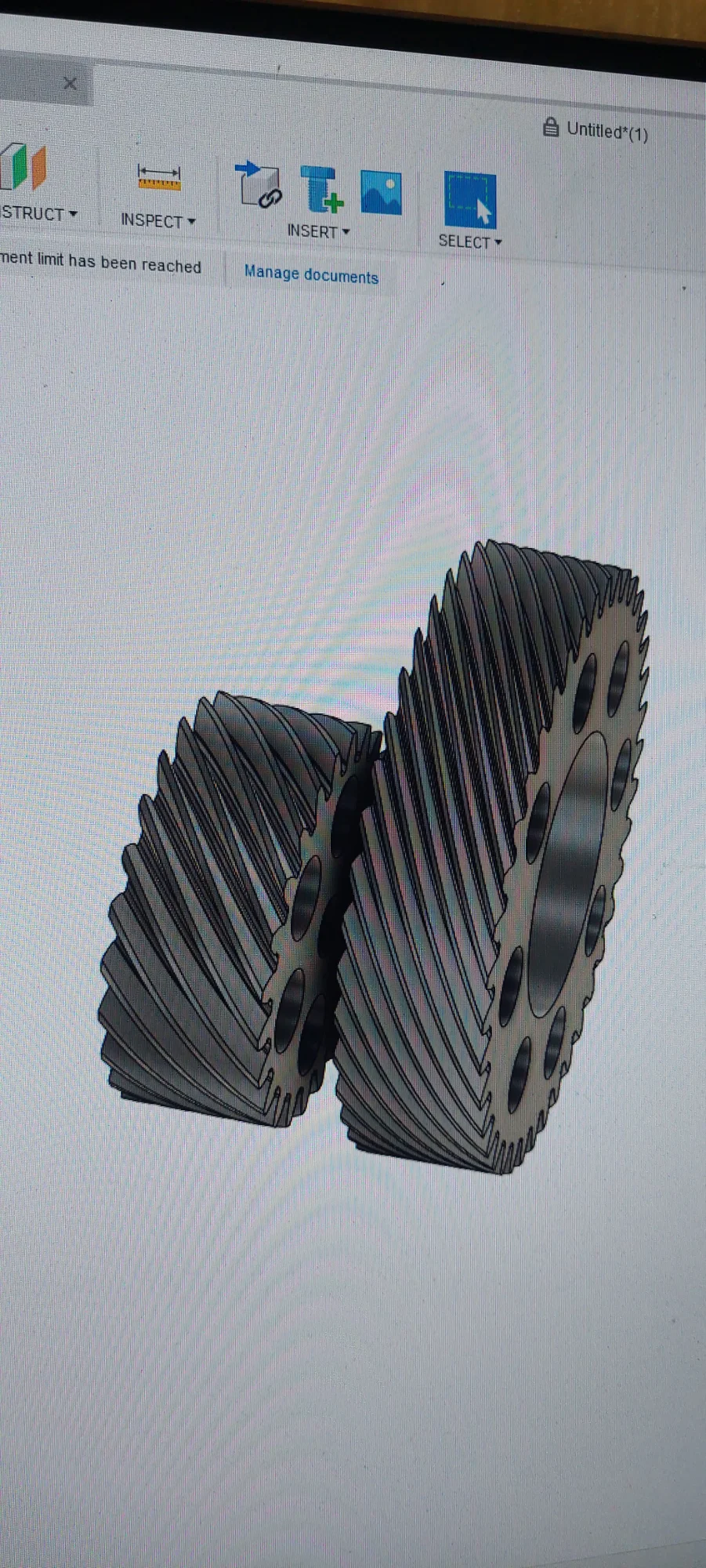

Sähkäri piirteli Fusionilla ja tulosti Bambulla.

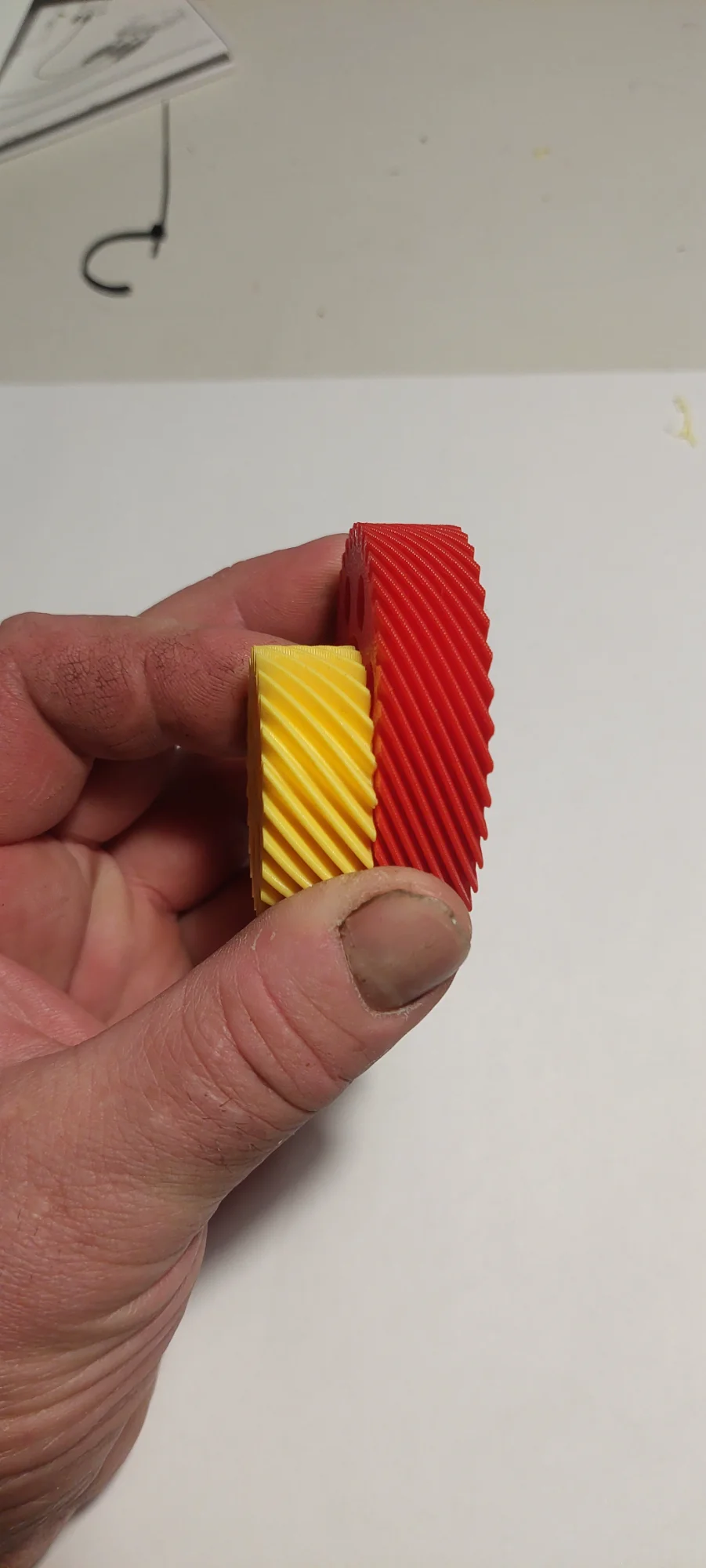

Sitten se hokasi jotta noi vinoudet pitää olla peilikuvana?
Ja mielestä tein noi asetukset samalailla paitsi hammasluku on eri.
Mun mielestä ei sovi vaikka olis peilikuvana.
Mites toi oikeesti tehdään?



[JKAVS]

Jollain hammaspyörägeneraattorilla nuo varmaan on tehty? Hampaiden vinouskulma (helix angle) näyttää erilaiselta, ja yleensäkin paljon suuremmalta kuin yleensä käytetään.



[Maukka]

Jollain hammaspyörägeneraattorilla nuo varmaan on tehty? Hampaiden vinouskulma (helix angle) näyttää erilaiselta, ja yleensäkin paljon suuremmalta kuin yleensä käytetään.

Joo, fusionilla on tollanen. Heitin hatusta 60 astetta. Jos jotenkin sais käännettyä jomman kumman peilikuvaksi niin voisin sovittaa yhteen.



[JKAVS]

Vinouskulma lienee tavallisesti n. 20°. Eikö mallin saa peilattua slicerissakin?



[Maukka]

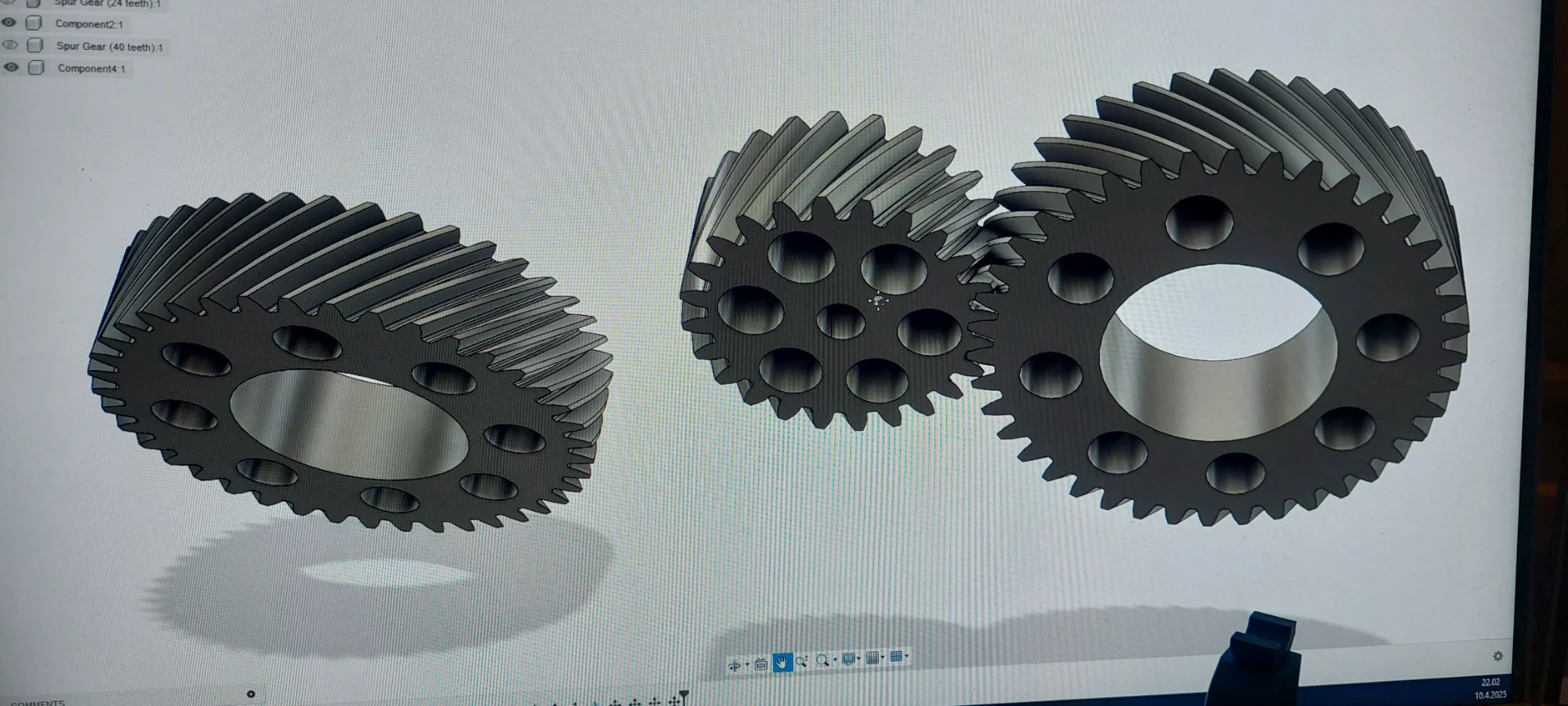

Tein peilikuvan isommasta ja muunnin asteluvun 30 asteeseen. Ton paremmin en osaa sovittaa yhteen
Pitää piirtää uudestaan...



[JKAVS]

Mahtaako se generaattori sekoilla jotenkin? Samalla mutta vastakkaissuuntaisella vinoudella varustettujen hammaspyörien pitäisi sopia yhteen.



[Maukka]

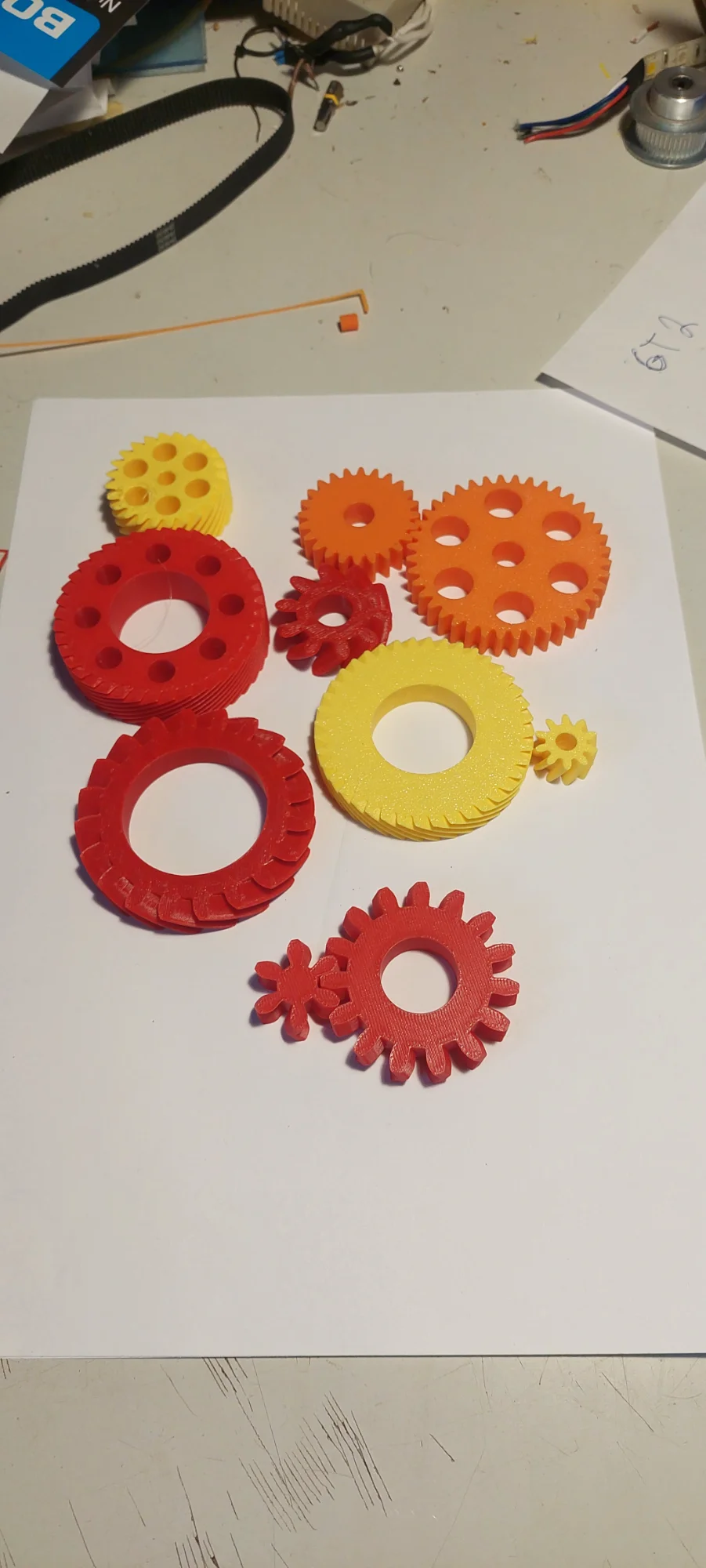

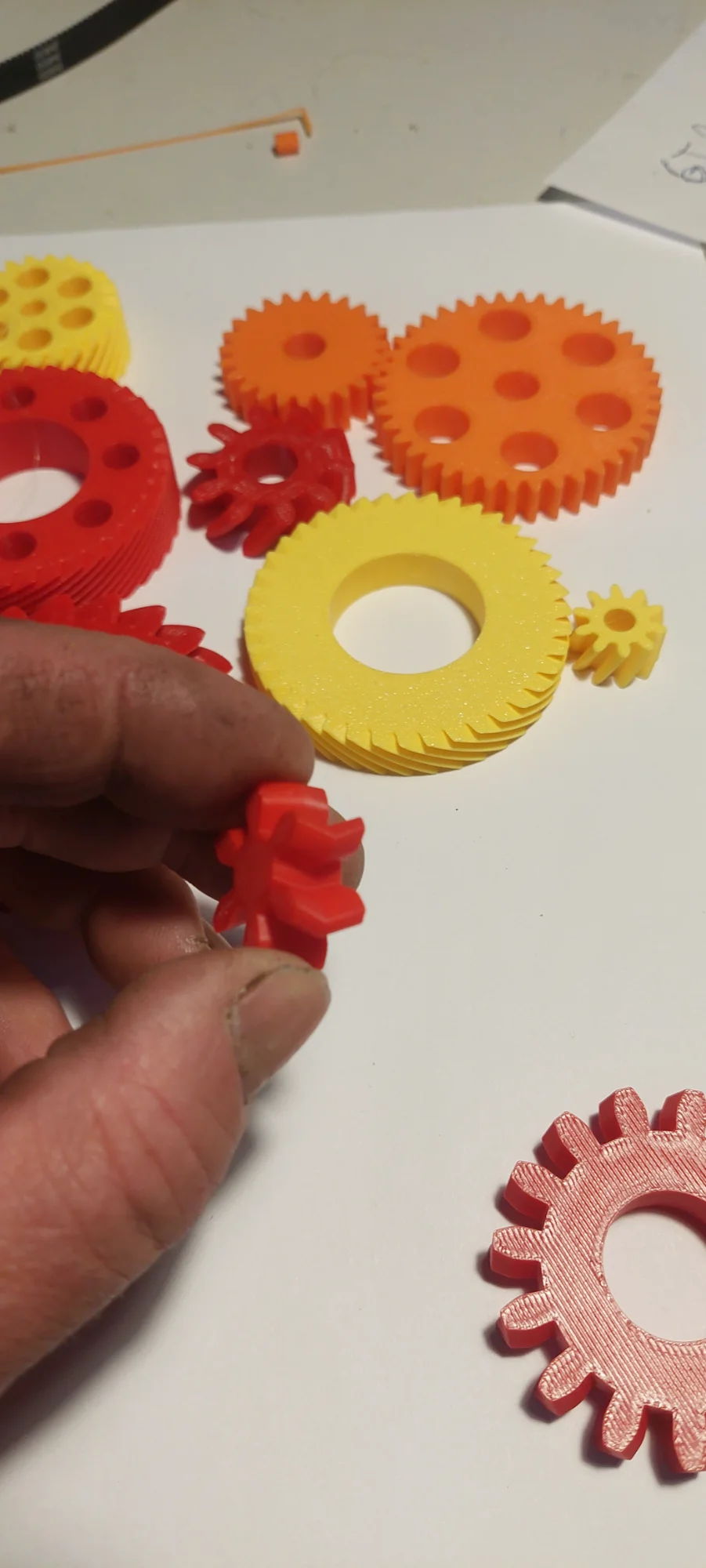

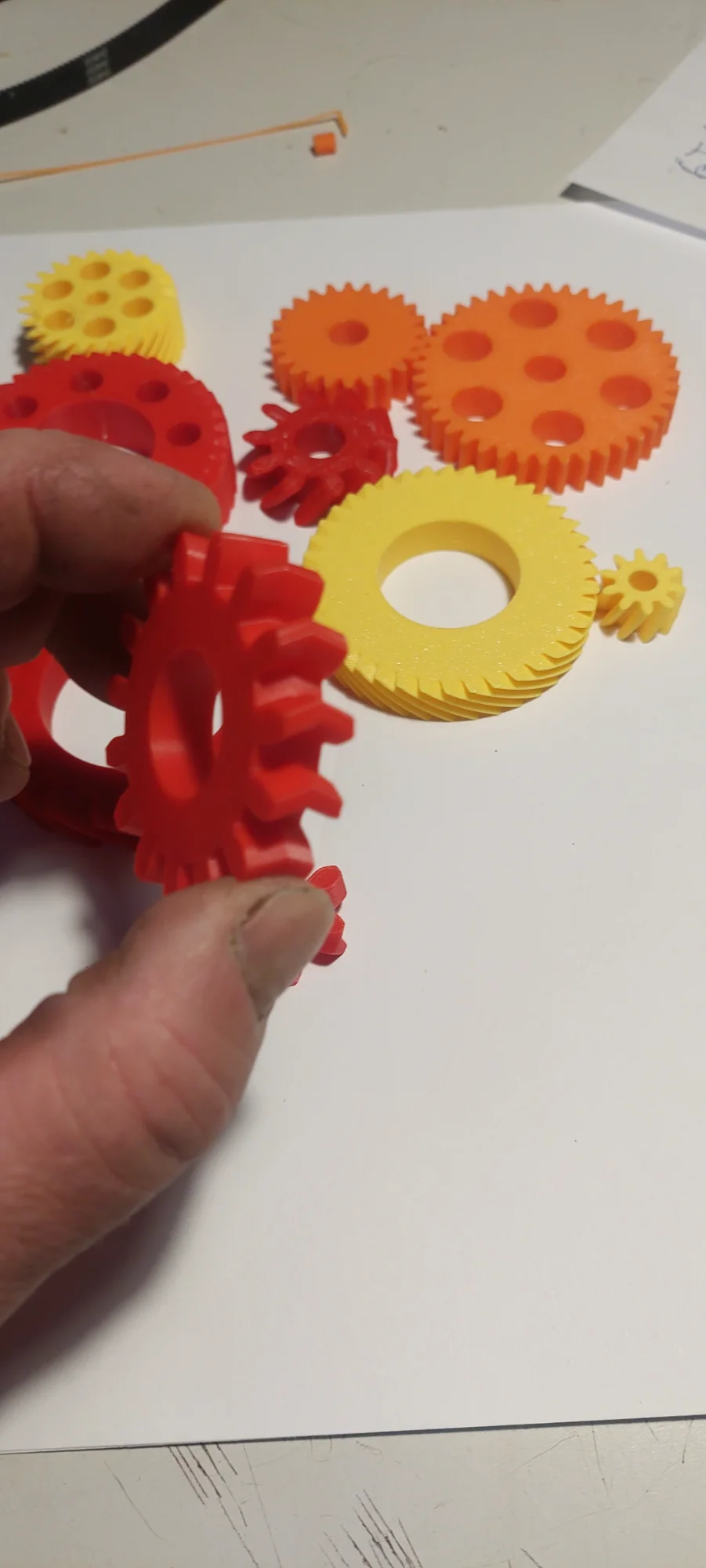

Muutaman harjoituksen vaati mutta nyt onnistu tuplavino hammasratas. Ja vikahan oli taas näytön ja penkin välissä.



[borg]

Tuollainen tuplavino ratas kulkee englannin kielessä nimellä herringbone gear. Jos vaikka sattuisi tällaisella haulla löytymään jotain hyödyllistä.



[Maukka]

Tein ton onnistuneen GF GEAR GENERAATTORILLA, tuolla on aika monta vaihtto ehtoa rattaille.
Olis pitänyt alunperin mutta piti kikkailla sweepin kanssa.
Löytyy Fusionista...



[AJS]

Citroen rattaita nuo tuplavinot?



[Maukka]

Citroen rattaita nuo tuplavinot?

Pysyy hyvin linjassa, ei vaella....



[AJS]

Joo justiinsa niin, ei tuu sivuttaisia voimia, ja ilmeisesti aika hiljainen ratas ratkaisu.



[JKAVS]

Pysyy hyvin linjassa, ei vaella....

Merkittävin etu on akselin suuntaisten voimien puuttuminen. Ei tarvitse kartiorullalaakereita tai muita keinoja aksiaalivoimien kantamiseen.



[Maukka]

Onkos kellään kokemuksia jos tollasia rattaita tekee ihan oikeeseen käyttöö niin mistä muovilaadusta kannattas tehdä?
Varmaan sparse infill density 100%



[JKAVS]

Ehkä nailon. Varmaankin puhtaana ilman lasi- tai hiilikuitua. Ne ovat kuluttavia.



[Maukka]

Oon tän kysynyt aiemminkin mutta en löytänyt missä keskusteluaiheessa kysyin.
Meni mun suunnitelma tollaseksi?
Mistä sainkaan palautettua?



[borg]

Kokeile klikkailla auki noita mallinnusikkunan alareunan valikoita. En tunne softaa, tämä on arvaus.
