Saparovedon suunnittelusta toteutukseen.

[Rautamies25]

Röpistään taas


Kara ja shokki saapui tänään!
No unohdin ne työpaikalle pukukaappiin niin ei siitä sen enempää...

Putkien kiinnikkeet hitsasin kiinni. Painen putkea lyhensin vielä 5cm pientä hienosäätöä.Sutasin vielä wurth sinkkimaalin suojaksi. Hitsasin päistä 2cm täytyy pyyhkäistä sikaflex vielä niin ei ala ruoste valumaan.

No mennään tähän "kuumaan pähkinään".

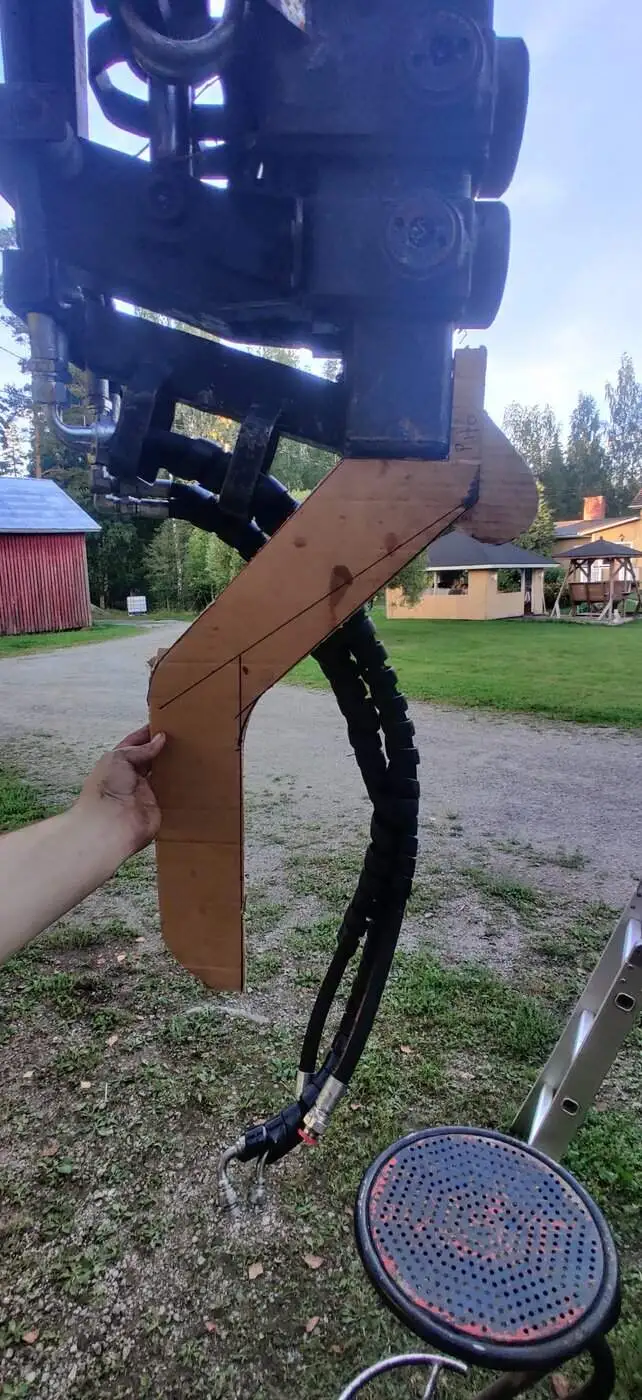

No tässä ei varmaan mitään oikotietä ole onnen. Kompromissi "puinnin" ja kuormauksen kanssa

Johonkin ton tyyppiseen ollaan päätymässä.
Tästä tulee kiinteä eli hitsaillaan tohon pysyvästi.

Kyselin facebookin villissä mailmassa millaisia muilla niin rahamiehillä tietty oma kone joka hommaan, jollain irrotettava, jollain kiinteä.



[LPR]

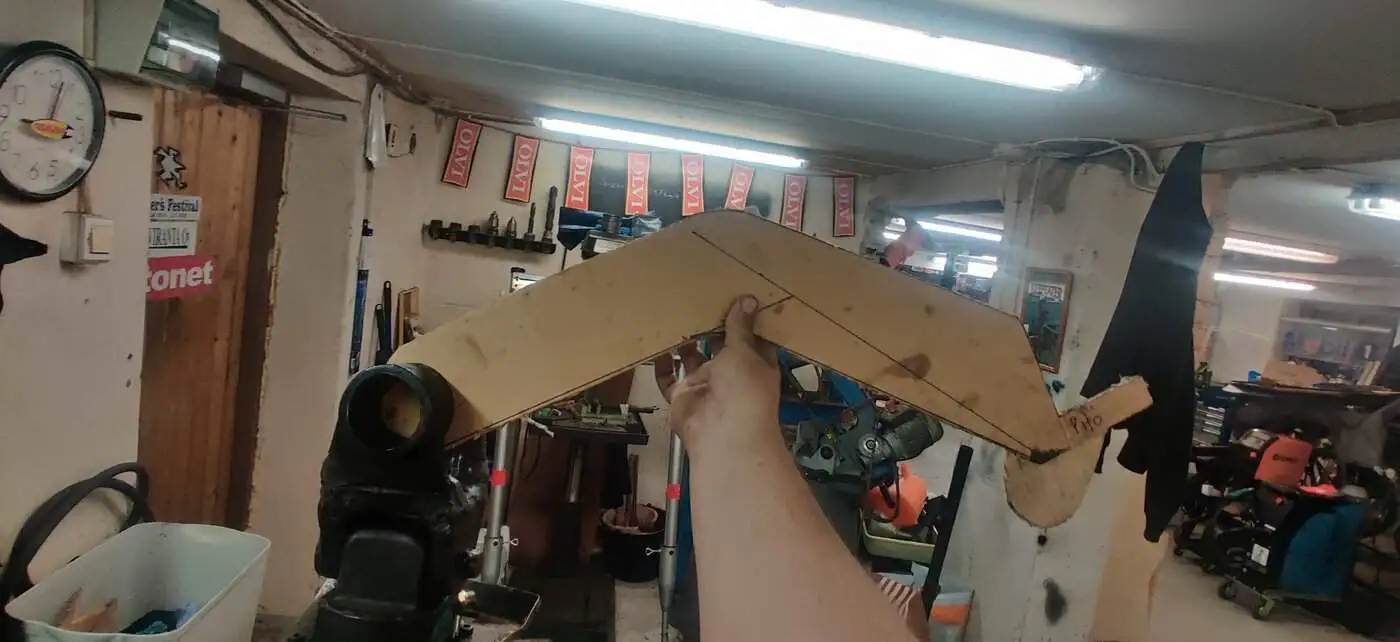

Esimerkillistä CAD-suunnittelua (cardboard aided design).



[korhonen]

Asiallista suunnittelua ja toteutusta.
Edellissivulla mainitsit ne vanttiruuvit, käviskö ihan tavan työntövarret? Pääthän saa vaihettua ja nuita löytynee kohtuu hintaisia..



[Hannu T]

Motokärsä näyttää äkkiseltään aika pitkältä. Mutta jatkopuomin päällä olevan letkupaketin korkeus kai sen mitat sanelee.
Tosin ihan läheltä (taittopuomi pystysuorassa) ei tarvitse puuhun harvesterilla tarttua, koska kaatoliike vaatii myös oman tilansa. Kuormaimella tartutaan sopivan loivasti puuhun, kaato vetämällä puuta lähemmäs ja siitä viistosti koneen viereen, on yleensä kevyin liike. Pidempi puu vaatii pidemmän matkan kannolta kourakasalle, mutta voimaa ei silti tarvita enempää koska puun liike-energia auttaa, jos kuormaimen geometria on sopiva. Kourakasat tulee myös paremmin uran varteen ja pois tieltä kun konetta siirtää seuraavalle puulle.

Kompromissi se luonnollisesti on, kuormaimen mittasuhteet muuttuu siihen suuntaan että pääpuomia joutuu liikuttamaan enemmän ylös-alas, vastaavalla taittopuomin liikkeellä. Käytännössä kuormaimen käyttö olisi tehokkainta ja taloudellisinta kun nosto-lasku -liikettä käytetään mahdollisimman vähän.



[Rautamies25]

Asiallista suunnittelua ja toteutusta.
Edellissivulla mainitsit ne vanttiruuvit, käviskö ihan tavan työntövarret? Pääthän saa vaihettua ja nuita löytynee kohtuu hintaisia..

Tätä mietin kans. Siinä sitten täytis löytää lukkomuttereilla oleva malli. Pituutta max 700mm siitä sitten kiristellään sopivax.



[JiiPee]

Tätä mietin kans. Siinä sitten täytis löytää lukkomuttereilla oleva malli. Pituutta max 700mm siitä sitten kiristellään sopivax.

https://www.virhydro.fi/tyontovarsi...ZJMwiWQ75PkfegIjStxfnrhAKGEu__bxoCBPYQAvD_BwE



[Rautamies25]

https://www.virhydro.fi/tyontovarsi...ZJMwiWQ75PkfegIjStxfnrhAKGEu__bxoCBPYQAvD_BwE

Siinähän semmonen pötköttää!
Eikä oo hinnan kiroissa, täytynee kysellä paikalliselta ikhlta mitä siellä tarjolla.
Onkohan noitten hitsattavuus minkälainen.



[JiiPee]

Onkohan noitten hitsattavuus minkälainen.

Sinkit ja maalit kun putsaa niin hyvä. Ihan perusrautaa.



[Rautamies25]

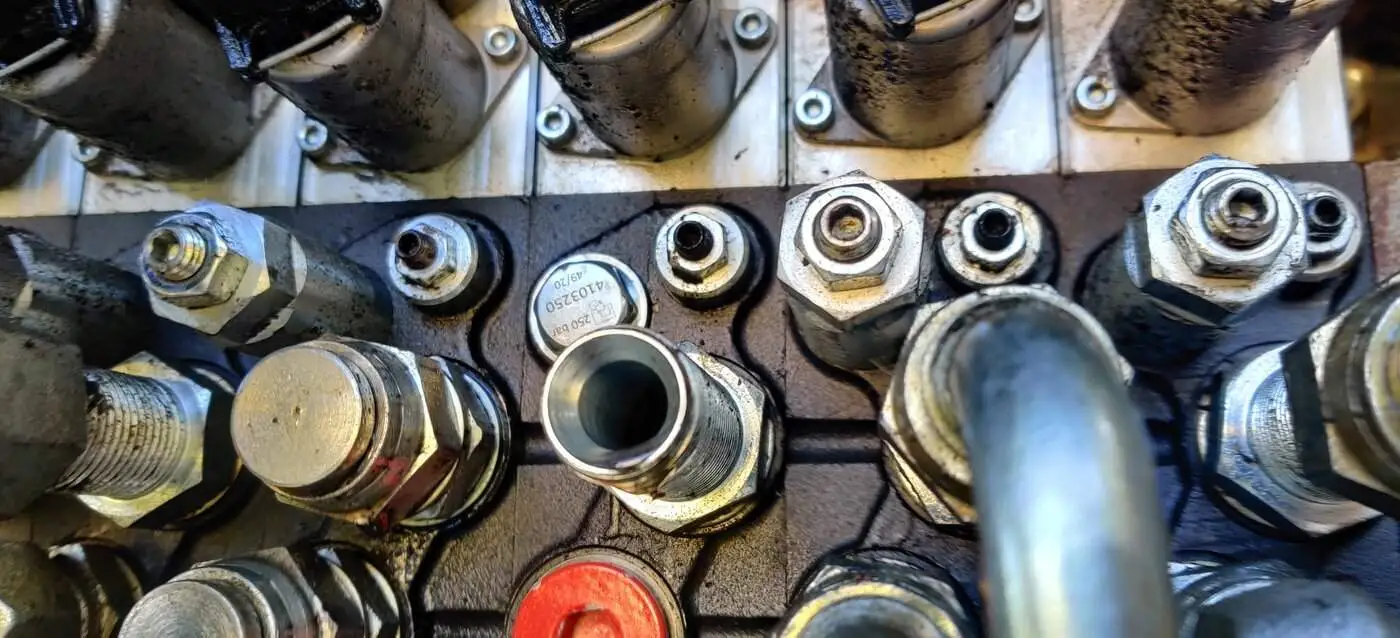

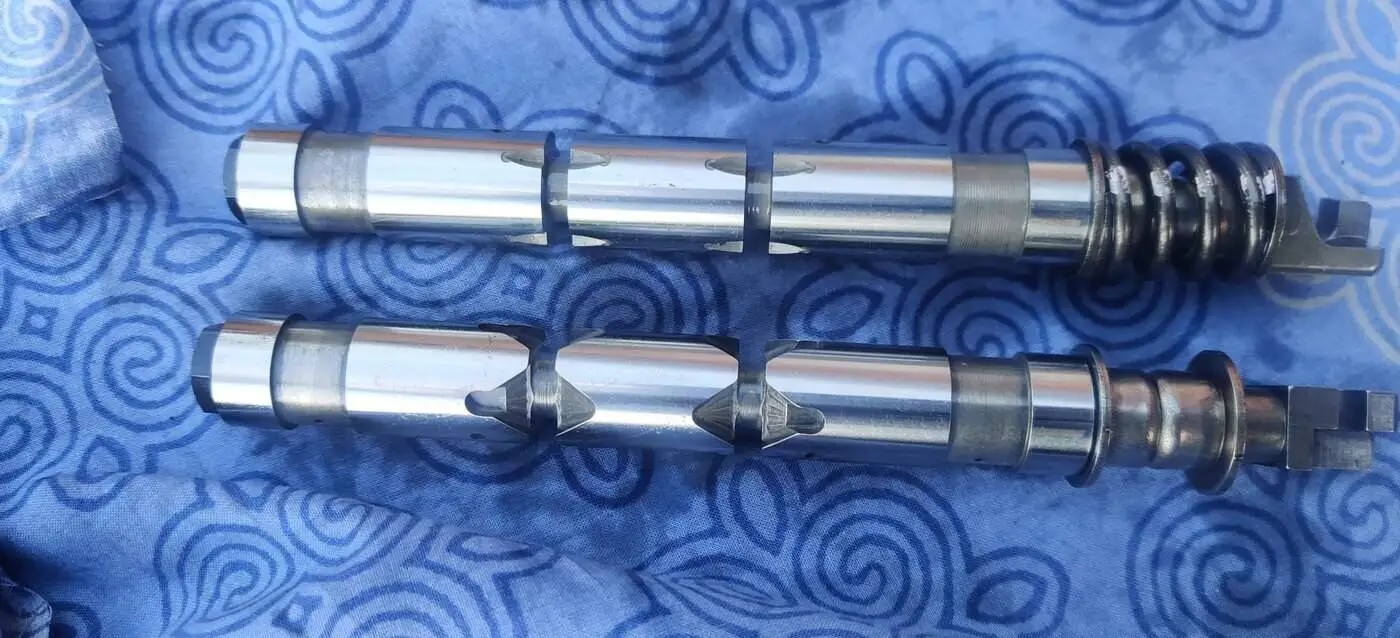

Tänään kara ja shokki/antikavitaatioventtiili vaihdettuna

On niissä pieni ero.
Ylempi 20L
Alempi 130L

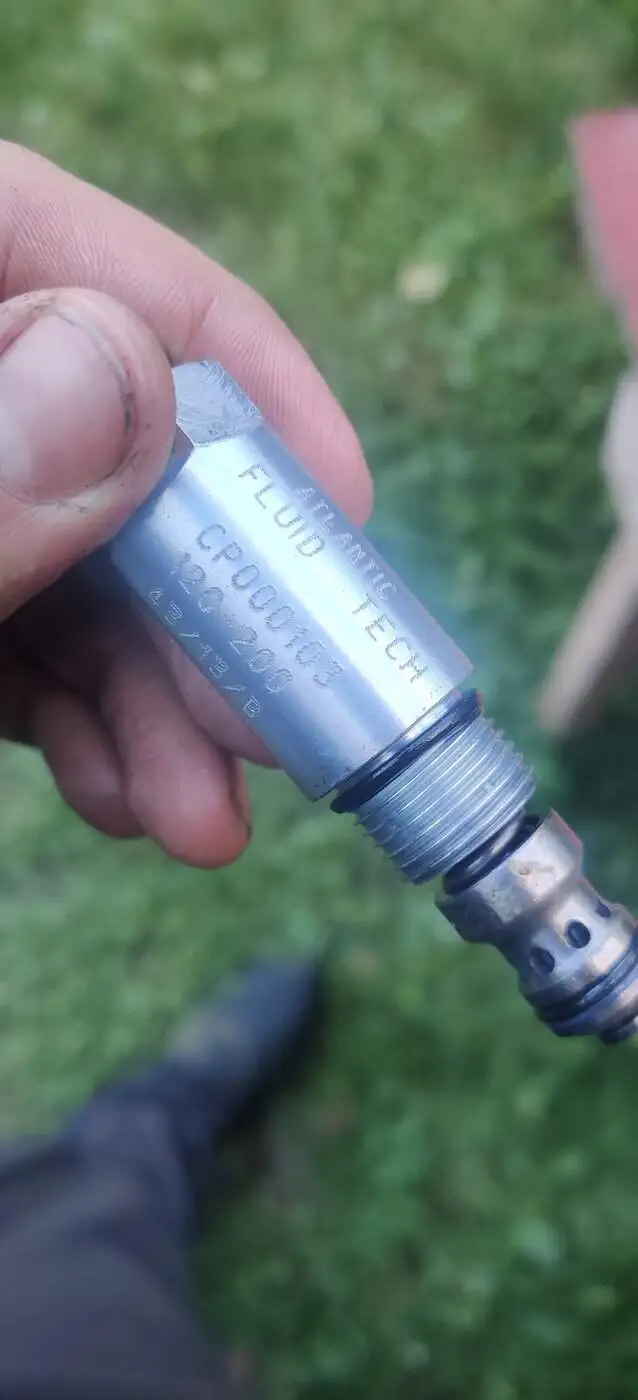

Vanha shokki/antikavitaatioventtiili oli säädettävää mallia. 120-200bar

Uusi kiinteä 250bar paikallansa.
Tohon lähtöön tarvitsee hakea vielä 45° nippa.

Levyä 20mm motokärsää ja saparovedon kiinnitystä varten nappasin paikallisesta pajasta.

Ekat versiot tehdään polvenpäällä rälläkällä.
Ekan talven jälkeen tietää sitten mitä pitää muuttaa niin voi kunnolliset teettää plasma/laser leikkeinä.



[Rautamies25]

Niin ja vielä!
Paikallinen IKH yllätti ja hyllystä lähti 2kpl työntötankoja matkaan

Huomenna sahailla päät pois ja suunnitella haarukat. Työmaalla sitten päästää menemään.



[Rautamies25]

Viimeisten letkujen vetoa.

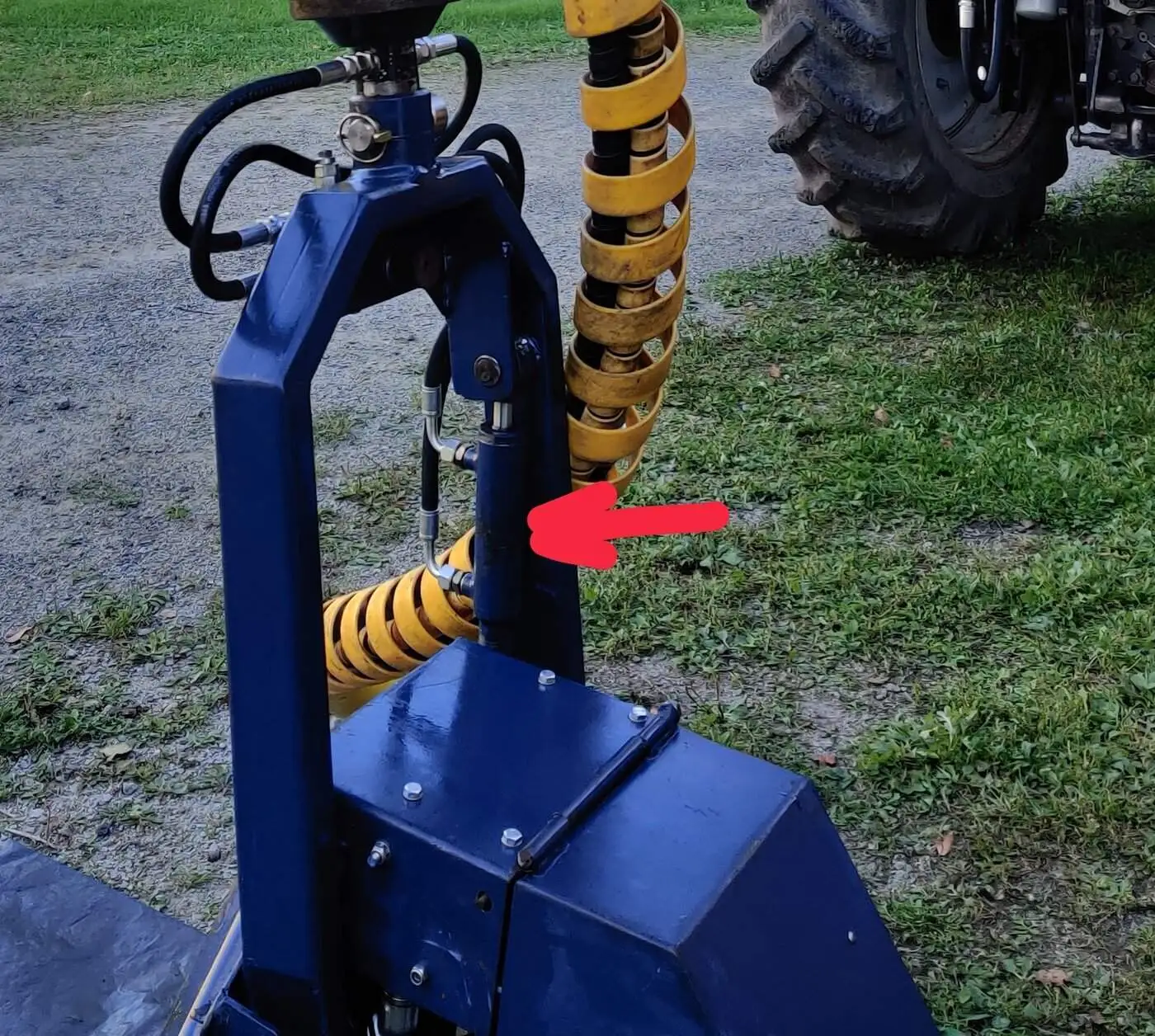

Paineletkulle täytyi suojapeltiin tehdä pieni kolo.

Muuten sainkin öljyt kulkemaan. Muutama nippa oli tietty jäänyt auki niin pienen öljysuihkun saattelemana eka höräytys.

Motokärsän joutaa nyt hetken odottaa että pääsee hieman kokelimemaan ja mittailemaan paineita.

Sähkäjohdon kanssa menee vielä hetki. Liittimet tilasin tänään.



[Rautamies25]

Alkuviikon saantia.

Työntötangoista sahasin päät pois ja jätin kaverille hiekkapuhallettavaksi.

Paremmat pidätin mutterit tekasin kahvitauvolla.

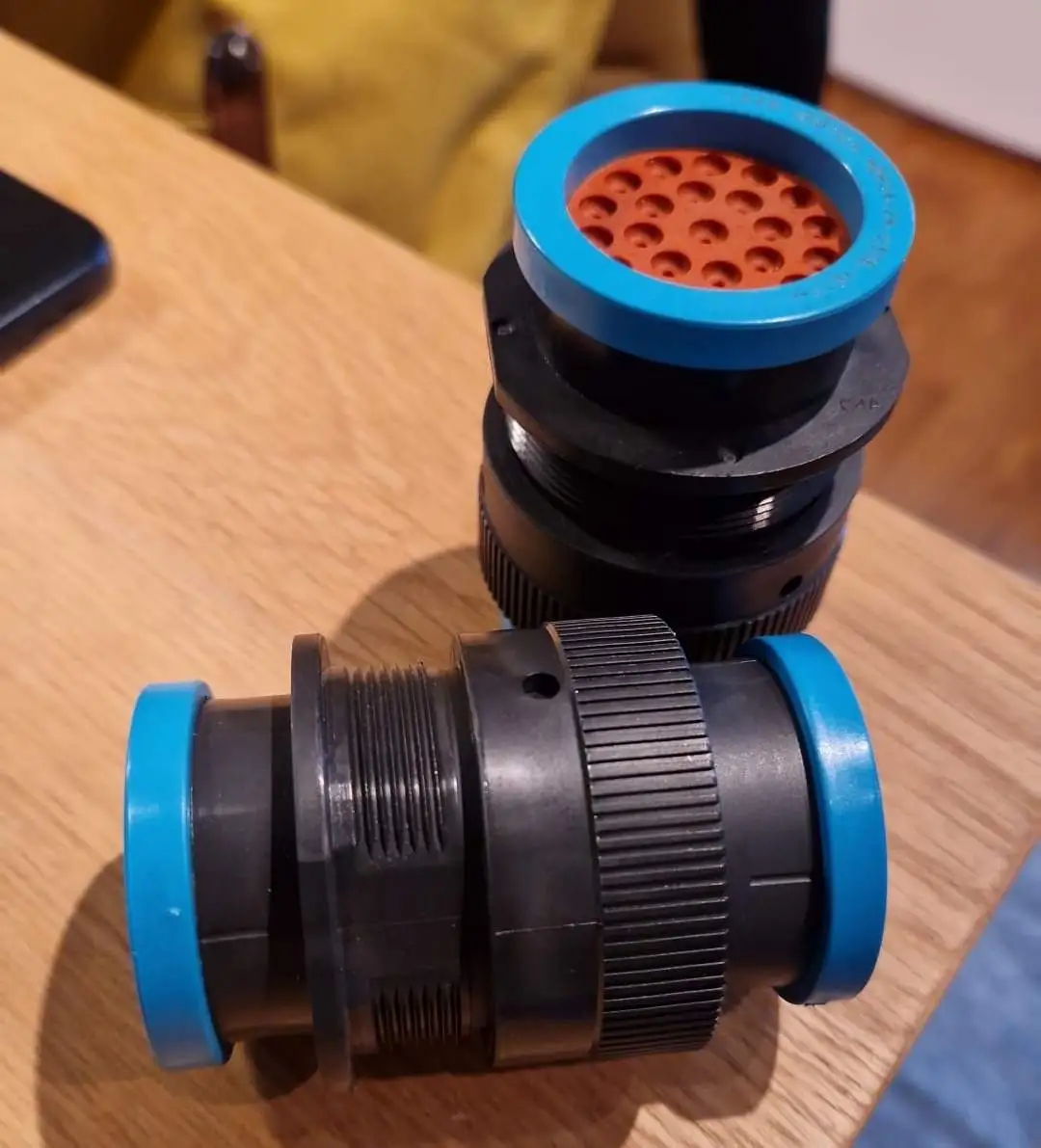

Myös liittimet saapui eilen

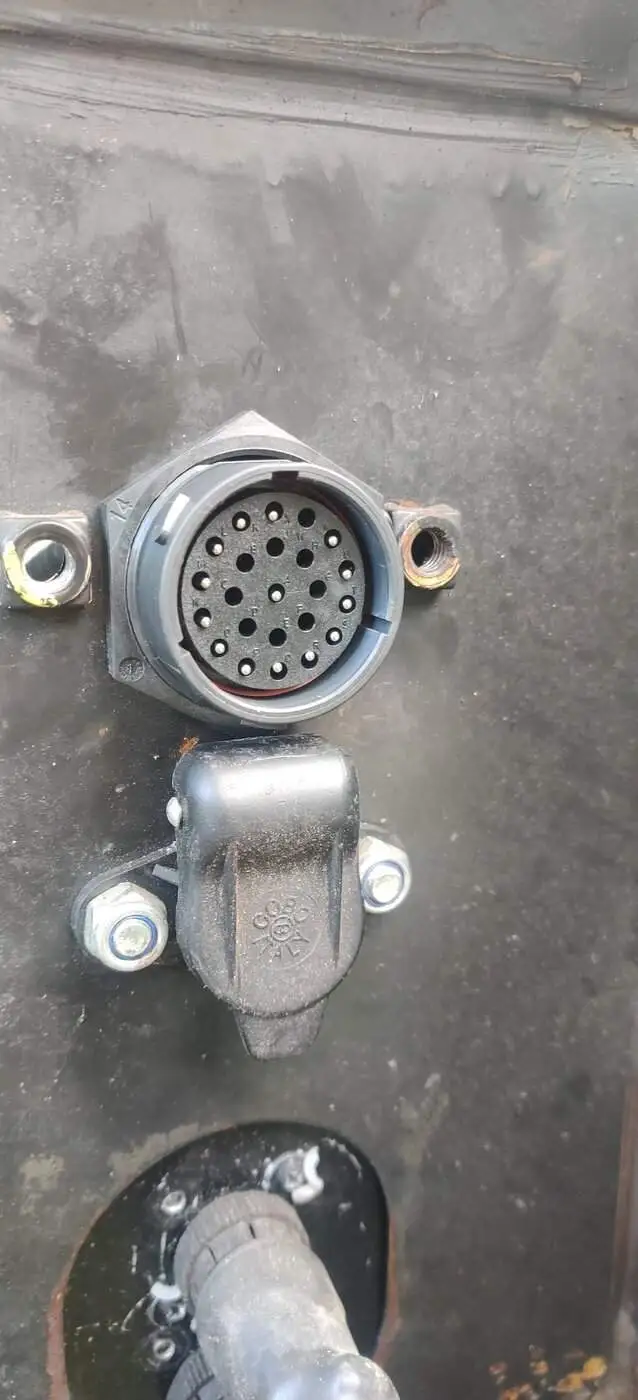

Ajatus sähköjohdosta olisi että mittalaite pysyisi kopissa koko ajan.

Takaseinään läpivienti jossa ensimmäinen katko.

Siitä sitten pitempi pätkä jatkoille johon seuraava katkos.



[Rautamies25]

Välillä vastustaa

Muutama kämmi johdon kanssa. Väärät pinnit väärään liittimeen.....

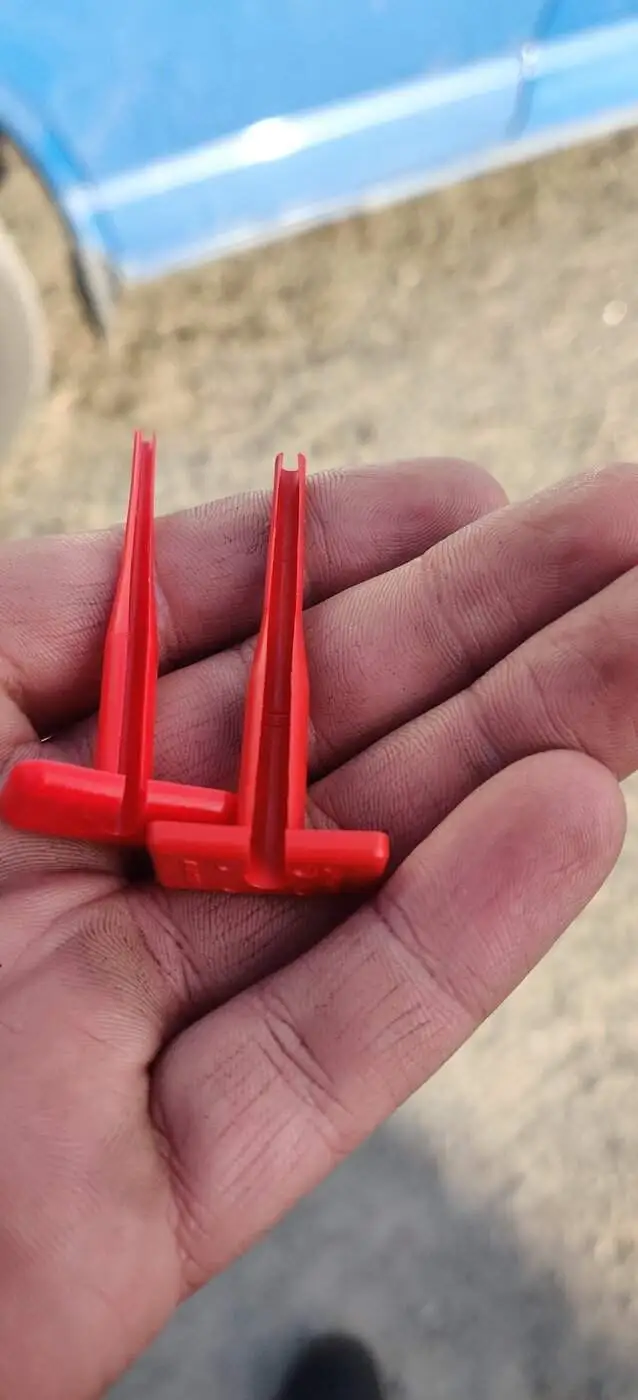

Onneksi löytyi tutulta purkutyökalut.

Nämä on "kertakäyttömallia" mutta varovasti kun raotteli haittoja niin sai pois yhdellä kalulla

No sitten vielä.

Tiltin sylinteri vuotaa läpi
Kaikki tiivisteet kyllä uusin mutta mutta olisko asennuksessa sitten viiltänyt jotain rikki....
No sylinteri pöydälle ja katsotaan!

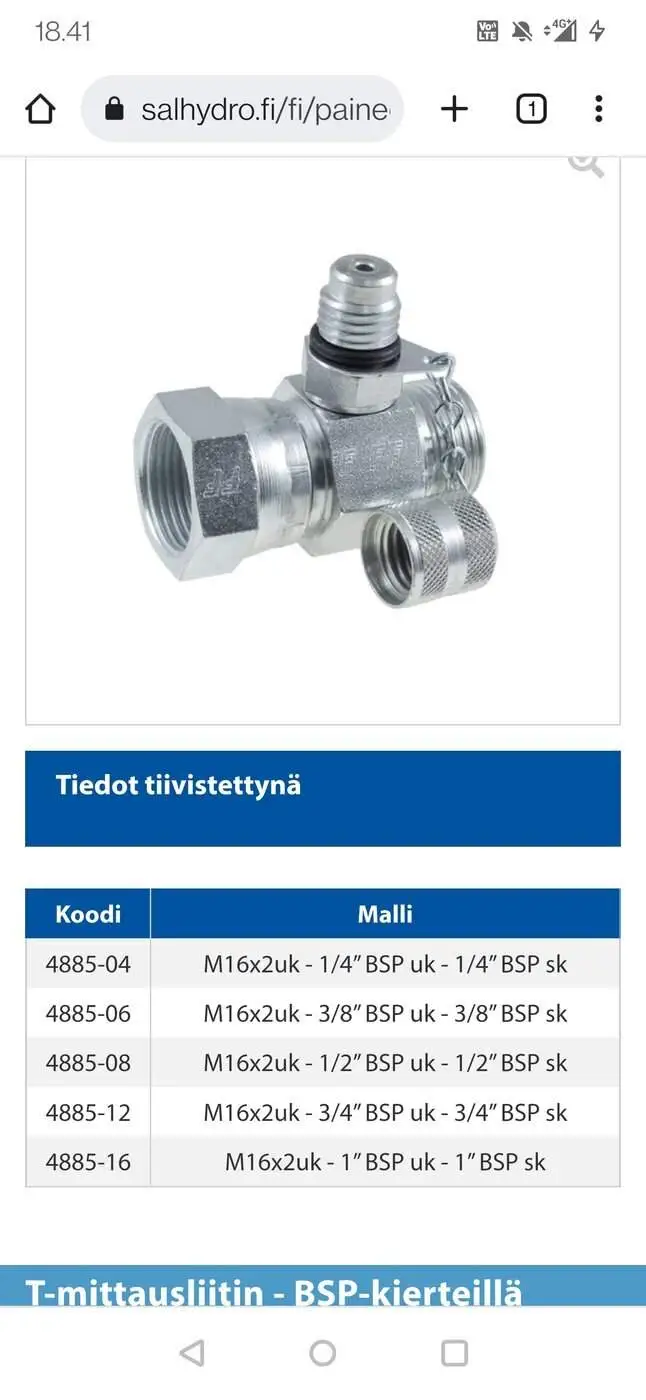

Huomenissa täytyy mennä tilaamaan T-mittapisteitä paikallisesta hytikka liikkeestä kun kauppias palaa lomareissusta.

Paikallinen ikh 1/2" 85e/kpl
En sitten edes kysynyt mitä isommat maksaa

Mietin myös mitä mahtaa virtausmittari maksaa?

Paineen mittauksessa taidan sijoittaa parker service junioriin.



[Rautamies25]

Välillä vastustaa

Muutama kämmi johdon kanssa. Väärät pinnit väärään liittimeen.....Näytä liitetiedosto 102702

Onneksi löytyi tutulta purkutyökalut.
Näytä liitetiedosto 102703

Nämä on "kertakäyttömallia" mutta varovasti kun raotteli haittoja niin sai pois yhdellä kalulla

No sitten vielä.

Tiltin sylinteri vuotaa läpi
Kaikki tiivisteet kyllä uusin mutta mutta olisko asennuksessa sitten viiltänyt jotain rikki....
No sylinteri pöydälle ja katsotaan!
Näytä liitetiedosto 102704

Huomenissa täytyy mennä tilaamaan T-mittapisteitä paikallisesta hytikka liikkeestä kun kauppias palaa lomareissusta.

Paikallinen ikh 1/2" 85e/kpl
En sitten edes kysynyt mitä isommat maksaa

Näytä liitetiedosto 102705

Mietin myös mitä mahtaa virtausmittari maksaa?

Paineen mittauksessa taidan sijoittaa parker service junioriin.



[Hannu T]

Venttiilipöydän painepäädyssä on melko varmasti 3/8" tulppa paineenmittausliitintä varten.

Jo on pientä piuhaa.



[V361]

Jo on pientä piuhaa.

Tuoko pientä....
Ton liittimen halkaisijaisessa kaapelissa menee monta sataa puhelinyhteyttä ja yksi yhteys vaatii kaksi karvaa, ala sellasta liittämään vetisessä pimeessä montussa kiireellä....
200 parista olen montussa taskulampun valossa jatkanut.....



[V361]

Joo kyllä se nyt on hauskaa, silloin ei ollu, pakkasta muutama aste, kädet vaseliinissa patterilampun valossa ekat sata paria ennekun tuli enempi valoo..



[Rautamies25]

Joo kyllä se nyt on hauskaa, silloin ei ollu, pakkasta muutama aste, kädet vaseliinissa patterilampun valossa ekat sata paria ennekun tuli enempi valoo..

Niinhän se menee

Eipä toi kovin peintä ole 1 vai 1,5mm 18 karvasta.



[Rautamies25]

Potkitaan potkitaan!

Niin paljon muuta ohjelmaa että ei ole paljoa edennyt...

Ei oo kauniit eikä tekijäkään.

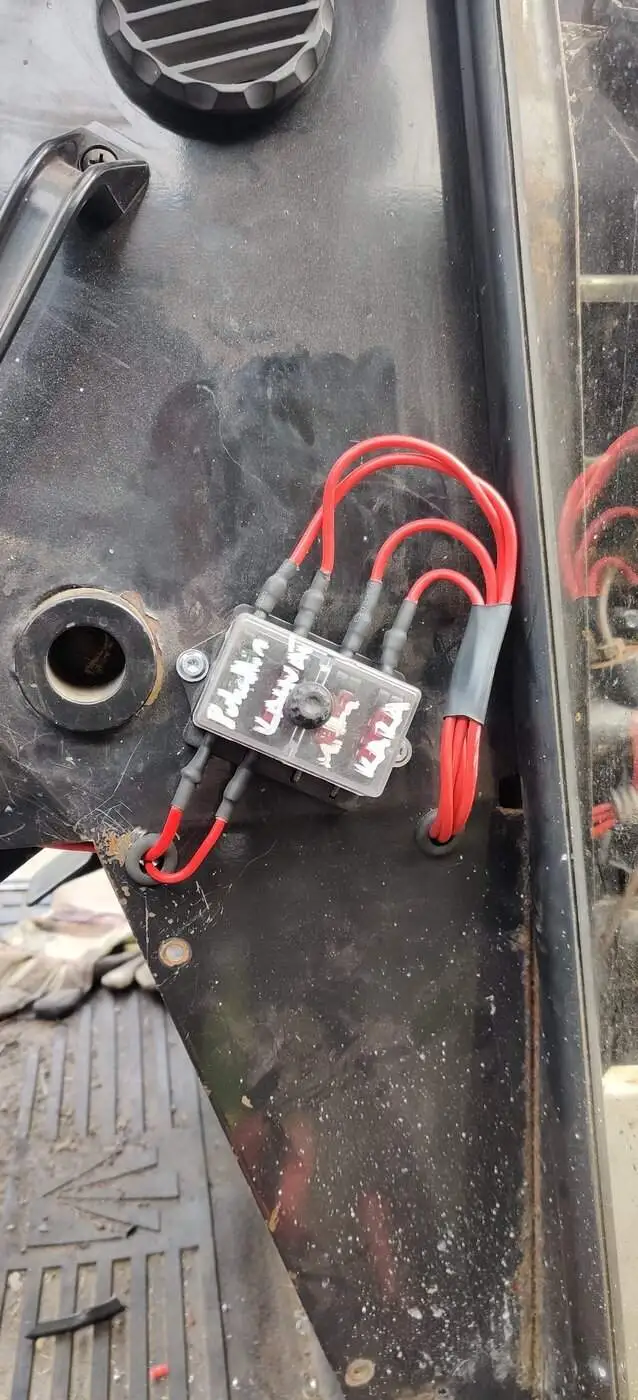

Mittalaitteelle suoraa veto sulakkeelta ei relettä valmistajan ohjeen mukaan.

Kelalle kytkin ja perus nelinapainen rele.

Mittapiste asia sitten hoidettiin näin.
Jyrsin tosta nipan tilalta vaan 3/4" lähdön pois.
Sattui olemaan 16mm reikä niin siihen painettiin 3/8 jenka. Nippa 1/4-3/8 usit ja kierreliimalla kasaan hattu vielä niin saa tulpattua.



[JiiPee]

Et sitten laittanut suoraan mittapistettä tuohon? Tuskin sen kalliimpi kuin nuo nipat mitä tuohon laitoit ja suoraan sopisi mittari.
