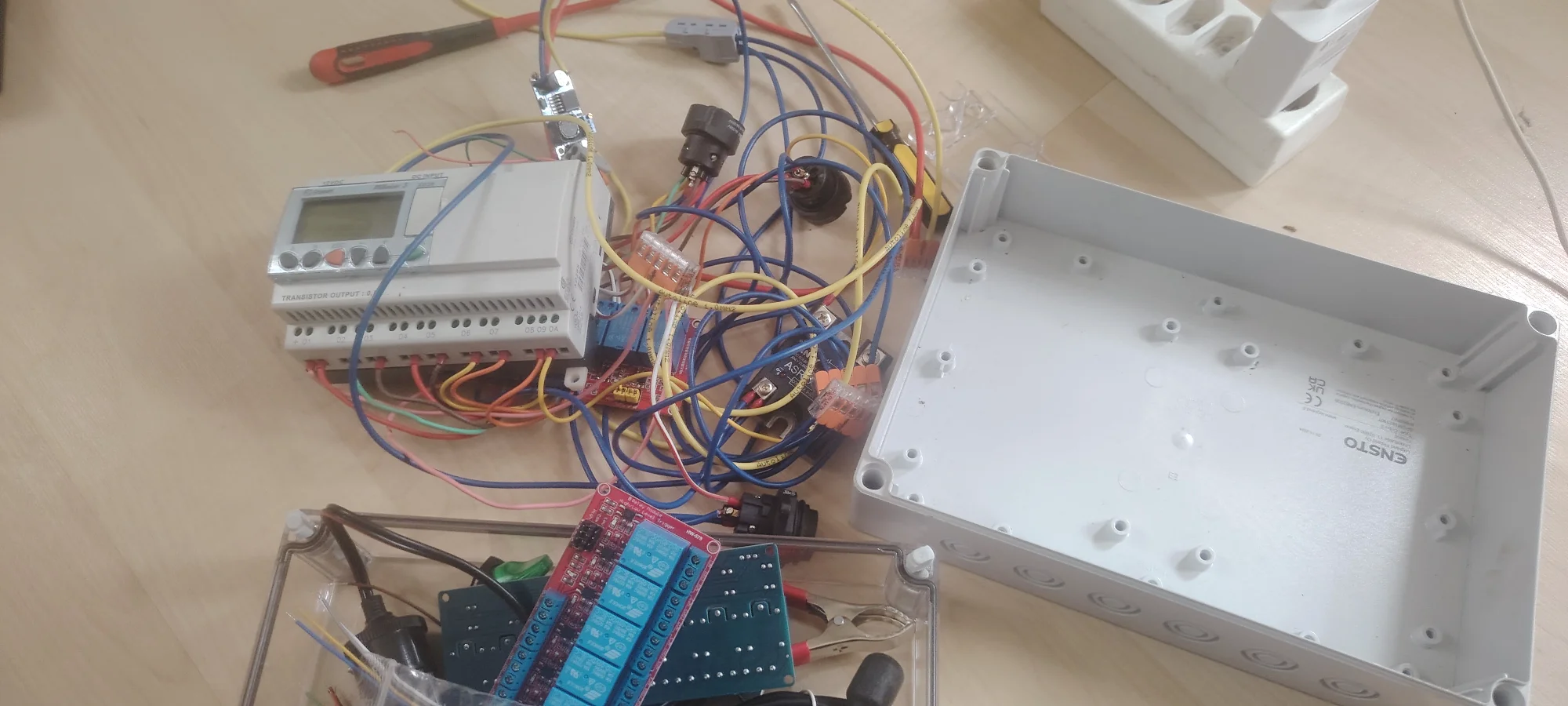

Hakki 400 prosessorin boksi

[pajs]

Mikä se anturi on tyypiltään? Voisko siinä olla relelähtö?



[traktori-754]

Kun en ottanut kuvaa saatikka numerosarjaa. 10v-40v 0.2A ainoa kun muistan. Ja ihan tavis? kapasitiviseltä jossa valo ympäri kun se tunnisti. Johtojen päät tuli suoraan sokeripalaan, 3 johtoiset



[pajs]

Kun en ottanut kuvaa saatikka numerosarjaa. 10v-40v 0.2A ainoa kun muistan. Ja ihan tavis? kapasitiviseltä jossa valo ympäri kun se tunnisti. Johtojen päät tuli suoraan sokeripalaan, 3 johtoiset

Eiköhän se ihan normaali kun on kolmejohtoinen.



[traktori-754]

Miten tuomonen kapsitiivinen käytäytyy kun se on rikki? Siinä selkeä valo syttyy, mutta jännite olematon.



[pajs]

Miten tuomonen kapsitiivinen käytäytyy kun se on rikki? Siinä selkeä valo syttyy, mutta jännite olematon.

Onko se nyt kytketty oikein? Onko se npn vai pnp?



[traktori-754]

Oikein se on kytketty. Koska vain signaali tulee johtosarjaan. Yhteinen maa ja plussaa, joka haaroittuu lähempänä. Niitä en ole koskennut.

Mutta jos plussaa tullut esm signaaliin, meneekö se rikki?

Kun tulee lähelle, se kytkeytyy ja virtaa pitäis tulla läpi



[traktori-754]

Tää on se anturi.



[Juh44]

Tää on se anturi.

Näytä liitetiedosto 148974

"Carlo Gavazzi Inductive M18 Proximity sensor EI1805NPOSS is a self-contained sensor with a sensing range of 5 mm. 1 NPN NO switching output. A stainless steel housing provides the perfect packaging for the sophisticated microprocessor controlled and digitally filtered sensor electronics.
M18 stainless steel housing

Sensing distance: 5 mm

Outputs: 1 switching output NPN"


2 Meter PVC Cable

Power supply: 10 to 40 VDC

Yellow LED indicating ON

Protection: Short-circuit and reverse polarity

Protection degree IP 67

2 Meter Cable Connections

UL, CSA Approved and CE marking.

Carlo Gavazzi model EI1805NPOSS.



Ja ruskea saa nyt 12v? Sininen maata ja mustasta yrität mittailla?

Vähän oon noiden kaa joutunut töissä takkuamaan mutta yksi tapaus oli sellainen että päästi vaan vähän jännitettä/virtaa lävitse ja kontaktori räpätti ja oli polttanutkin itsensä.
Sitä en tiedä oliko kontaktori syyllinen inkkarin hajoamiseen vai toisinpäin..



[traktori-754]

Käy kyllä pöinsö että juuri se anturi joka kaiken takana. Se juuri, ei eteen saati taskse syöttö silloin ei toiminu, välillä. Puhdustin kyllä sen että terä pääsee, mutta ei se anturi näe lainkaan kun pellit edessä. Sittenhän kävin sörkkii ohjain boksin sisällä ja koskin jotain että mitan numerot sumeni.

Pitää tilata osia, mm mitan, nappeja ja yllä olevia antureita.

Saisin sen jo toimii, joko ohjelmasta pois se että tarvii turva katkaisia, tai kytkee plussaa siihen paikkaan, että saha on kotona.

Mutta, juuri klaoin pätkintään ehdotta se mitta ja automaatiseksi.....



[traktori-754]

Kävin irrotaa opto haarukat, noi tunnukset kuukeli ei tunnistanu, mutta samankaltaiset kyllä. En saanut selville onko 5 tai 12v. Jossai data lehdessä oli maks 70v, mutta kun nuerot ei ollut nyt just tämä.

Ei antanut kelvollisia ulos tulo lulemia kuvissa näkyvä on yhteinen plussa noitten raja antureitten kanssa jotka on 10-40v.

Ei kovin monta komponenttia tossa, mutta joku viallinen, luultavasti kun signaali saanuut +12v



[pajs]

Eihän tuossa kaapelissa oo jotain ongelmaa, näyttää kummalta.



[pajs]

OPTO SWITCH

www.partco.fi

https://www.spelektroniikka.fi/kuvat/tcst1000.pdf



[traktori-754]

Toi vielä, onko siellä boksissa vielä jotan joka muuttaa signaalin käypäiseksi?



[Jammu]

2N3904 on tavallinen NPN-transistori, asiaa paremmin tutkimatta tuolla voi joko ajaa optohaarukan lähetin infrapunalediä tai sitten se voi olla lähtöpuolella "vahvistimena" ja silloin pulssin "kätisyys" muuttuu.



[traktori-754]

2N3904 on tavallinen NPN-transistori, asiaa paremmin tutkimatta tuolla voi joko ajaa optohaarukan lähetin infrapunalediä tai sitten se voi olla lähtöpuolella "vahvistimena" ja silloin pulssin "kätisyys" muuttuu.

Joo, ne oli vialisia. Sen totesi paikalinen elektroniikka mies. Joku komponentti pitää olla vielä että sais signaaleja käypäiseen muotoon

En ole saanut aikaiseksi tehä asiolle mitään



[JiiPee]

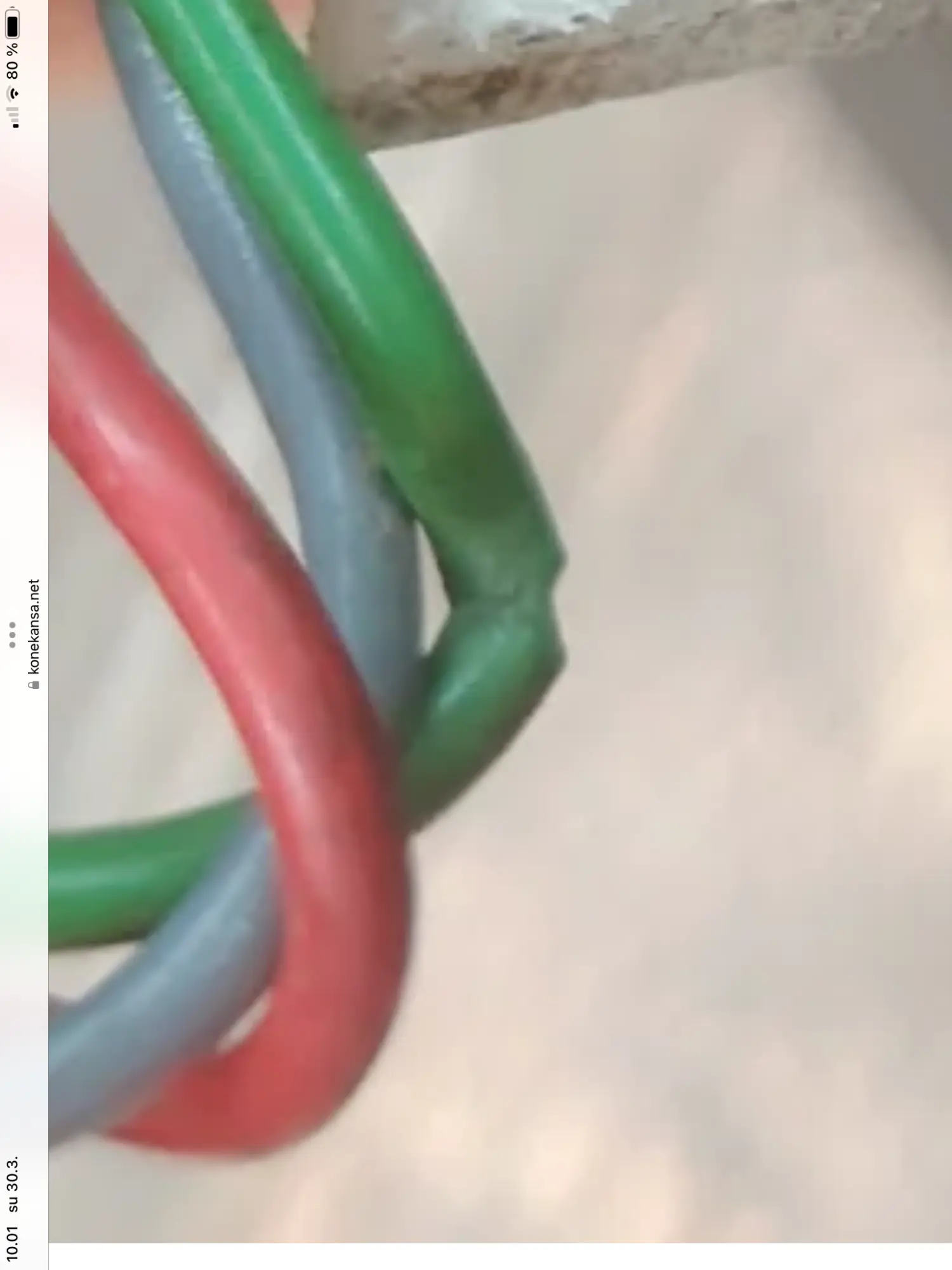

Eihän tuossa kaapelissa oo jotain ongelmaa, näyttää kummalta.
Näytä liitetiedosto 149267

Sanoisin että on poikki tuo vihreä piuha. Kuoret pitää päitä yhdessä.



[traktori-754]

Hyvät huomiot, mutta.

Kävin ihan kattoo, ilman puhelinta tietty. Se vihree on kuori rikki, kupari näkyy, ylesmittari huusi jakuvasti kun yhteyskokeiluheilutinko. johdonmurtuma.


Vaikutan myös muissa foorumeissa, ruotsin pojilla ehdotti näin, kuten kuva linkistä

https://www.maskinisten.net/userpix/27478_1_MUOJ8FI397OOSRBPR5QL1743492549.jpg

Styrboxen fungerar ej, Hakki 400 - Sida 6 - Maskinisten

Tossa sivulla, aika alhaalla, torbjörn kirjotaa niin ammatti nimikeillä, nyökään ja en ymmärrä mitään sähköstä.

Toi suora kopipastaa maskinistenistä, tekstinä miten ja ensimäinen linkin kuva miten kytkeä



[traktori-754]

Niin, sitten jossain, en muista missä. aina kun kokeillut sen "laskian" lähetemät signaalit, niin tetty päiväs aikaan ja valoisaa. Vaikutaako valoisuus noihin optohaarukoihin. sehän on toimnassaan suljetussa rasiassa. ja kun valoisaa, se ei tunne?

Yllämainittu pull-up- vastus? voiko sen sijoitaa n. 5metin johdon päähän siihen kopiin tulevaan käskyboksiin?
Sileen se tod näköisesti on ollut jos siinä edelämainittu komponentti ollukaan. Koska ei ole semoisia, kun uusia johtoja on, ja mitta toimi kunnes särin sen.
Nytten se boksi ei ole mulla, odottaa edeleenkin osia. Mutta maataistelut täytyis tehä vaikka innostus lähellä nolla, anakin sen aloitus.

Puoliaktiivisiä projektejä tän lisäksi klapikuljeti, 95% osista tossa. Jd leikkurin sähöistys,osapaketti postissa. Paskavaunun en818 9mm-7 ketjun tilaus, vaikka en vältämättä tarvii sen. Countyn vetonivel, vaikka kesän pärjään varmasti ilman toista etuvetävää pyörää. ja muut



[Wictor]

Yllämainittu pull-up- vastus? voiko sen sijoitaa n. 5metin johdon päähän siihen kopiin tulevaan käskyboksiin?

Voi
