Hakki 400 prosessorin boksi
- Viestiketjun aloittaja traktori-754
- Aloituspäivämäärä
LM2596 DC-DC stepdown 3-40v --> 1,5-35V
Parameterit: Sisään: DC 3 -40 V Ulos: DC 1.5 – 35 V Virta ulos: 3A(MAX) Suositeltu 2A (jos käyttää korkeampaa tehoa niin lisää jäähy siili piiriin) Kuorman säätö: +/-0.5% Virran säätö: +/-2.5% Hyötysuhde: 92% Maksimi ON/OFF frequency: 150KHz Output ripple: 200mV Rectification method...
Eri jännitettä, helppoa ja halpaa kun en ymmärtänyt muuta kun että arduinon on 5v ja halpaa. No ei se turha ostos, mitta elin muistaaksen kun sen johdot reistaili, sen se toimii oliko se nyt 5 tai 7v
No, amazonin kautta tilasin semmonen rele, 12v kaikki ja vaihtaa plussalla. No kun katoin seuranta, se oli kyllä tulossa, tullattu jne, sitten että minä olisin peruuttanut sen. Ja menee jo takaisin, apu centteri chatti vaan sorry ei voi mittään. Taas kestää, tilasin nyt ebayn kautta mutta noi kaikki tulee vissin samsta pajast kiinasta.
Törmäsin amazone .be, olis ollut tälle viikolle optio myös...
Törmäsin amazone .be, olis ollut tälle viikolle optio myös...
Mikäs se on, irto releitä ainostaan näin?
88970235 | Crouzet Laajennusmoduuli 8 Digitaalinen / 6 Rele, 12V, Millenium 3 | Elfa Distrelec Suomi
Osta Laajennusmoduuli 8 Digitaalinen / 6 Rele, 12V, Millenium 3. Tutustu uusimpiin PLC-laajennusmoduulit-tarjouksiimme. Toimitus seuraavana päivänä onnistuu.
www.elfadistrelec.fi
En ole vailla lisä toimintoja, miksi liitäisin kylkeen semoinen? Mä haluan releitä, relekortin joka suojais ton logiika boksin. Vaikka olisi ihan se 8ampeerin kestävä, ei suositeltavaa liittää suoraan kuormaa siihen
Noi on vähän rimpuloita yleensä nuo omat relelähdöt. Mukavampi vaihtaa se erillinen rele kuin kontrolleri jos jotain sattuu. Siämensin Logojen kanssa joskus puuhastellut ja niissä on ollut ongelmaa jos ohjaa relelähdöillä suoraan kuormia.
Avaa toi, tulee isona-
Toihan on kaikki puolet 12v. Mutta kun trigger low. Eli maata. Se ei nyt vaan käy mun tapauksessa.
Sitten on toi toinen missä on triggerin vaihto mutta 5v, sekään ei käy.
Toi tossa mitä tarkaleen pitää vaihtaa että triggeri ois + ?
Posti lähestyy, pettymykset varmaan isot vielä.

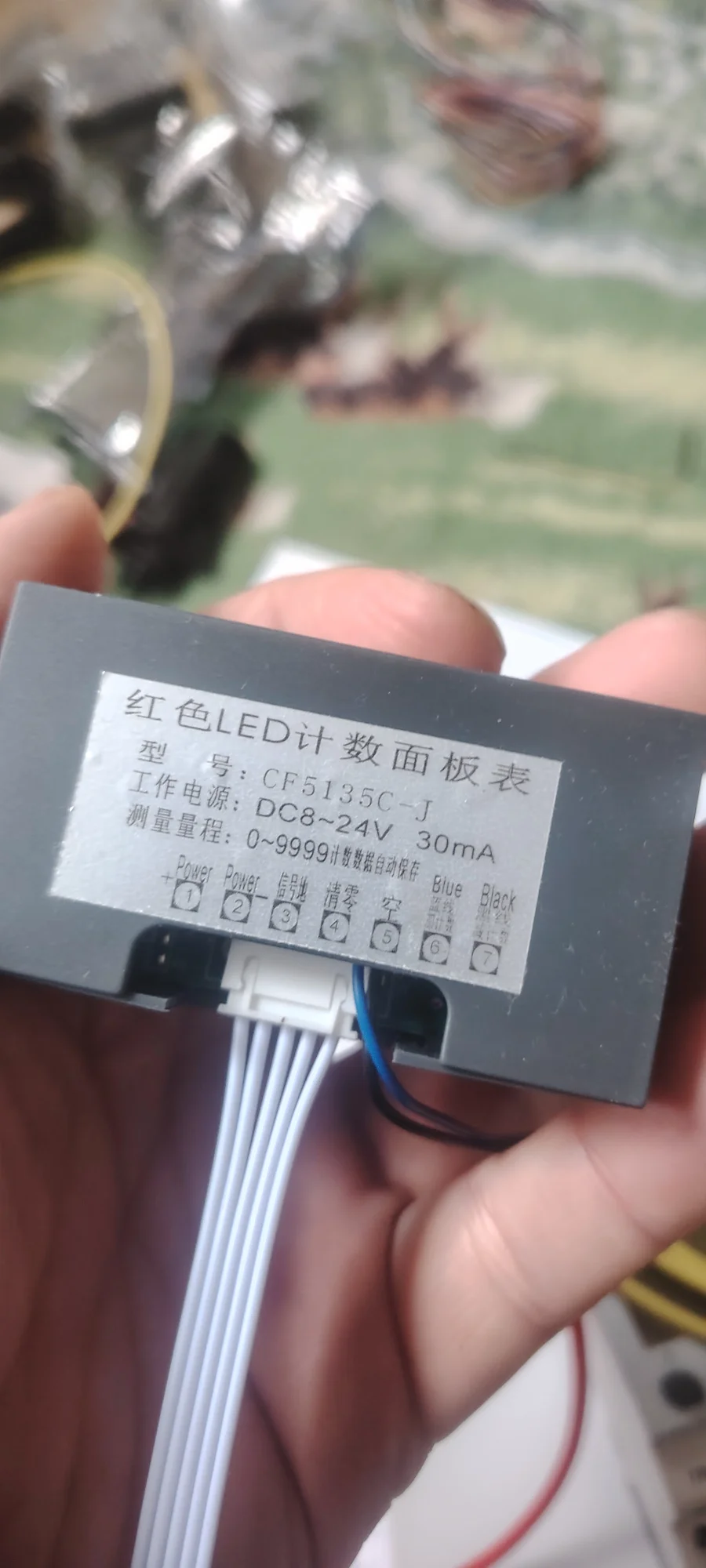

Ohjema ajettu ja toimii manuaalisesti. Ilman mittaa (erillinen iso näyttö myös postissa) Mutta miten nää kaikki yhteensä sulassa sovussa?
Siis FBL ohjemaan pitää saada mitta, sileen että se pysähtyy esi asettuun mittaan, Sen ehkä saan ympätty piiretty ihan on off erillinen kytkin että joko täys manuaali tai ajaa mittaan.
Sitten mitta, optohaarukoita kaksi kpl, voiko ne olla rinnakain kytkettynä, siis signaalit crutzetiin ja haarat mitta näyttöön, miten sitten resettaa (nollata) , myös kaksi eri haraa yksi mittanäytölle ja erilinen signaali myös crozetille vai?
Sitten ihan oma luku täys automatti toisto sykle sis peruuta mittaan ( siinä on semmonen ventiili olemassa ja ollut valinnaisvaruste alkuperäisessä, siis täys auto mode)
Ohjema ajettu ja toimii manuaalisesti. Ilman mittaa (erillinen iso näyttö myös postissa) Mutta miten nää kaikki yhteensä sulassa sovussa?
Siis FBL ohjemaan pitää saada mitta, sileen että se pysähtyy esi asettuun mittaan, Sen ehkä saan ympätty piiretty ihan on off erillinen kytkin että joko täys manuaali tai ajaa mittaan.
Sitten mitta, optohaarukoita kaksi kpl, voiko ne olla rinnakain kytkettynä, siis signaalit crutzetiin ja haarat mitta näyttöön, miten sitten resettaa (nollata) , myös kaksi eri haraa yksi mittanäytölle ja erilinen signaali myös crozetille vai?
Sitten ihan oma luku täys automatti toisto sykle sis peruuta mittaan ( siinä on semmonen ventiili olemassa ja ollut valinnaisvaruste alkuperäisessä, siis täys auto mode)

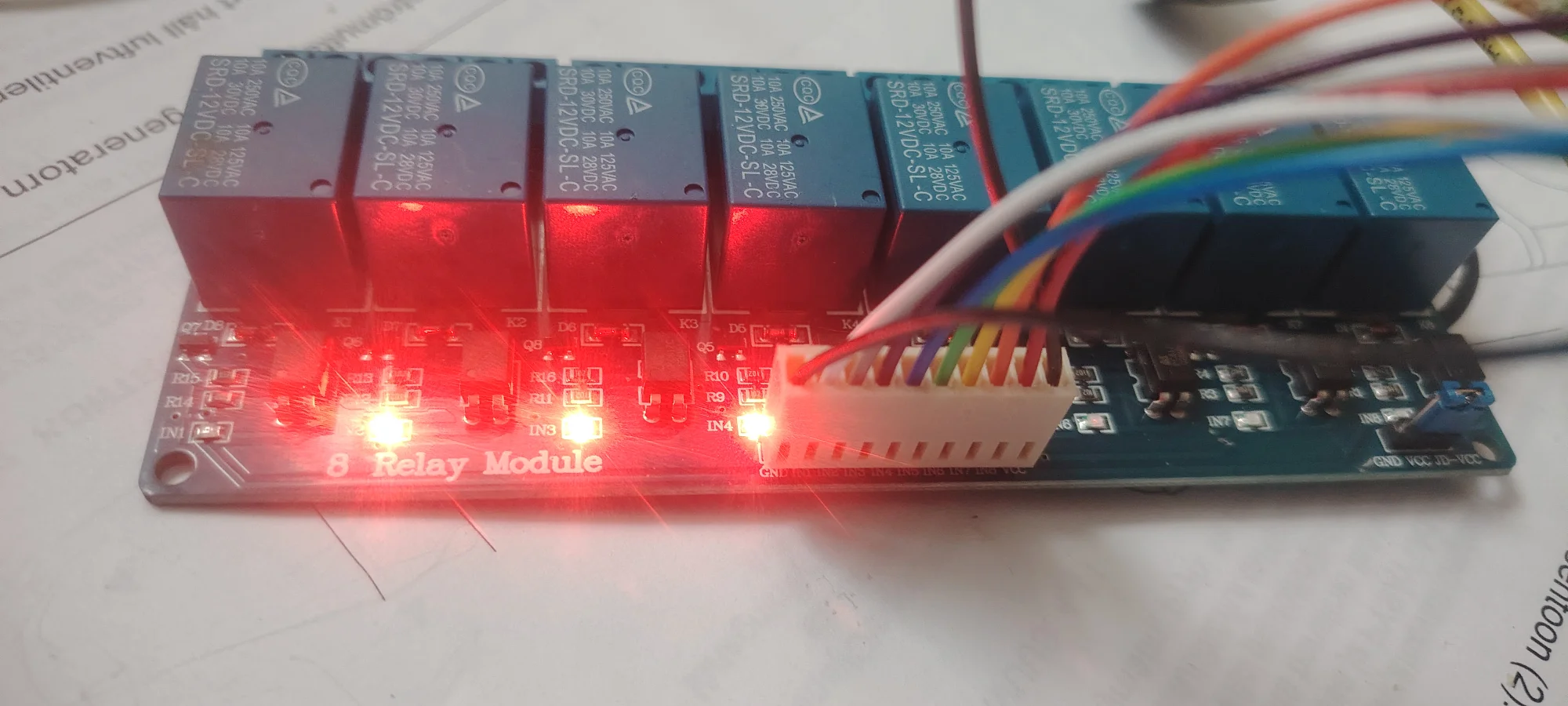

Nyt se toimii, jee. releet naksuu ja merkkivalot kuin jouluvaloissa, Tilapäis kytketty vaikka varattu boksi jo kotona, vaikka enemän wagoja ja selvittää nyt et toiminto kerralla etsiä mikä on mikä. Mitta ja anturit ihan oma johtosarja. sen saha kotona pitää saada että syöttö toimii.
Muuten ei ku kytkemään!
Muuten ei ku kytkemään!
Kuva unohtui. Ny tossa, kova paine, vetorullat, veitset ja syöttö aktivoituna, tietty saha kotona kans aktiivi siellä tulo.
Nyt pitää vaan ympätä mitta noitten ympäri. Koko ilta sillä ohjelmassa kokeilin mikä toiminto ja mitkä sisääntulon tyypit voi käyttää. Täytys kokeilla, toiminto kerralla kun ei ole orkkis boksi saatu viellä vertailuksi, jos sen sais toimii/liikumaan edes ilman mittaa.
Nyt pitää vaan ympätä mitta noitten ympäri. Koko ilta sillä ohjelmassa kokeilin mikä toiminto ja mitkä sisääntulon tyypit voi käyttää. Täytys kokeilla, toiminto kerralla kun ei ole orkkis boksi saatu viellä vertailuksi, jos sen sais toimii/liikumaan edes ilman mittaa.
Vitalis, kaks juttuu, pikku flunssa ja vähintään 9 toimintoo (tai kymmenen mukaanlukien pakitus mittaan ventiili) ja nyt vain 8 relettä.
Tilaan sen mutta se kestää, mikä "tavalinen" rele nyt tähän hätään? Ihan vaan 4 nastainen motonettiläinen

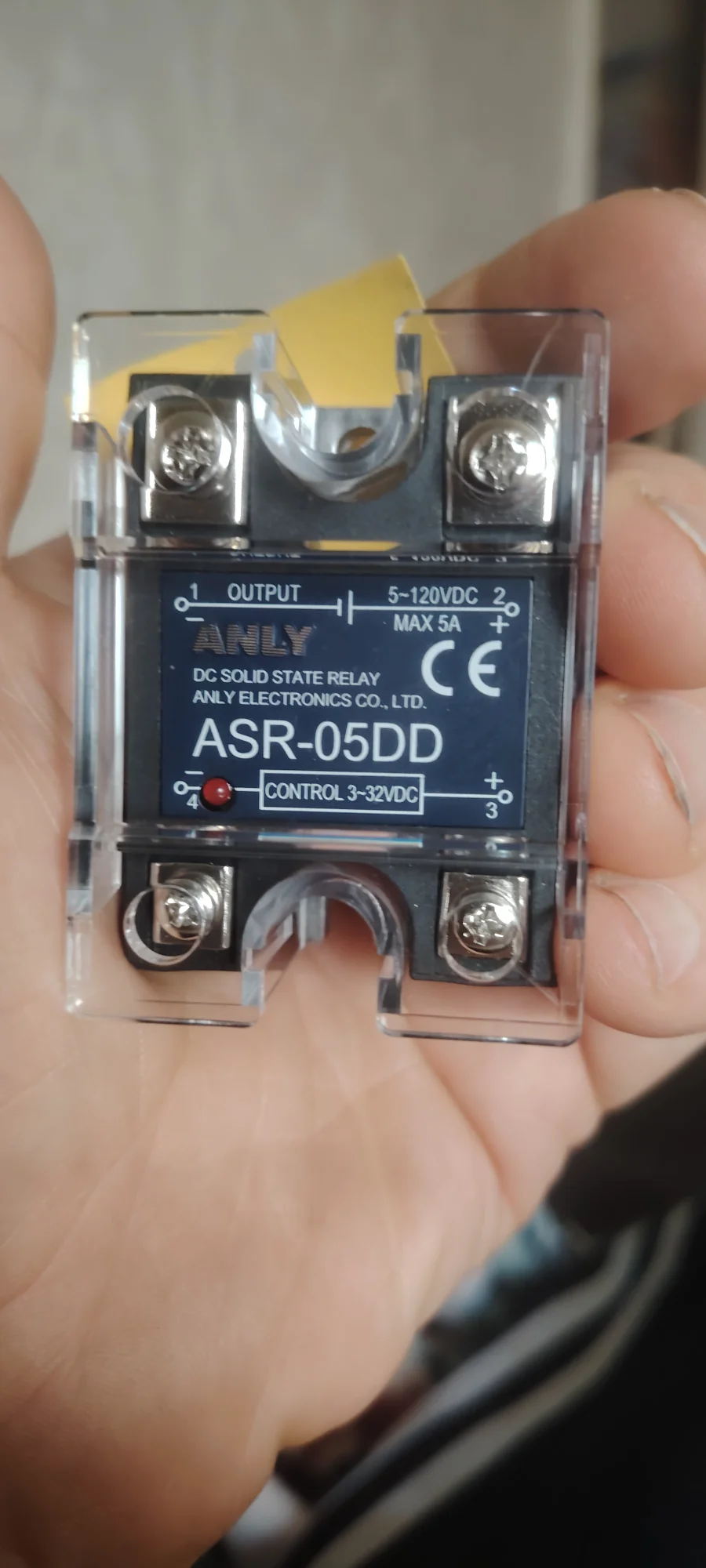

Edit, mullahan on pieni läjä solid stateja jolla speksit pitää käydä.
Sit vaa kytkee hieman lisää. Jos huomenna jaksais kantaa nää mettään.
Tilaan sen mutta se kestää, mikä "tavalinen" rele nyt tähän hätään? Ihan vaan 4 nastainen motonettiläinen
Edit, mullahan on pieni läjä solid stateja jolla speksit pitää käydä.
Sit vaa kytkee hieman lisää. Jos huomenna jaksais kantaa nää mettään.
Viimeksi muokattu:
Miten toi yllä kuuluu kytkee?
1 varmaan se kuorma?
2 varmaan +12v kuormalle?
4 varmaan maa
3 varmaan se käsky crouzetiltä?
1 varmaan se kuorma?
2 varmaan +12v kuormalle?
4 varmaan maa
3 varmaan se käsky crouzetiltä?
Ensimäinen uhri?
Kokeilin ensin ihan irralisena ja annoin 12v. 0 tuli tauluun kaikki hyvin. Sitten kytkin signaalitrinnakkain napoihin jotka sitten tulee optohaarukoihin ja rinnakain crouzetin l1 ja l2. Virtaa kaikeen. Ei palaa mitään vaikka irroitan kaikki ja irralisena akkua vasten kipnöi, mutta ei mikään. Noi laskin elimet ei saanut virtaa.
Kokeilin ensin ihan irralisena ja annoin 12v. 0 tuli tauluun kaikki hyvin. Sitten kytkin signaalitrinnakkain napoihin jotka sitten tulee optohaarukoihin ja rinnakain crouzetin l1 ja l2. Virtaa kaikeen. Ei palaa mitään vaikka irroitan kaikki ja irralisena akkua vasten kipnöi, mutta ei mikään. Noi laskin elimet ei saanut virtaa.
Ja kannoin kaikki koneen luo metsään. Ja kun noi liitimet silleen että ei voi kytkeä mittari ym väärin, niin tietenkin kaikki oli väärin. Ei tullut testattua tänänkään...
Ja osram 1000 ei halunnut, poltti sitten sulakeen kun rengas tyhjä. Ei todelakaan hyvä päivä.
Ja osram 1000 ei halunnut, poltti sitten sulakeen kun rengas tyhjä. Ei todelakaan hyvä päivä.
Kävin hakee mm akku kompuran, rengas paikkaus setti on tossa, hain myös "oikeet" liitimet, kun nää uros naaras menee sekaisin
Nyt kuulema pitää mennä kattoo energiaa askolaan. Tuskin tänänkään pääsen kokeilee...
Nyt kuulema pitää mennä kattoo energiaa askolaan. Tuskin tänänkään pääsen kokeilee...
Illansuussa kävin taas koneen luo, nyt oikeat liitimet, oikeissa paikoissa, naksui se siellä pellien alla. Jee, sitten hydeletkut kiinni, haamuliikeitä ja outouksia, kun on kaksi sama ja yksi eri, tietty oli ristissä, mitää vakavaa ei tapahtunut, ei vaan toiminnut. Sitten se hyppäs eloon!
Mutta, se antureitten johto, kun se nyt on virran syöttö raja antureille ja optohaarukoille. Kun en vaan muista, silloin kun oli ongelmia, mikä voltteja siin piti olla, mielestäni 5v ?? Ja virran pudottaja 5v. Nyt kaikki, anturit ja optohaarukoitten molemat , tasan 3,18v, oli saha missä tahansa eikä muuunut kun pyöritti mitta pyörää. Hmm?
Ohjekirja, se ei välttis ole oikessa, kun siinä uudempi mitta ja sen virta 12v ja varaosa tyyppi raja anturille on 10-36v. Mutta kun ei ole varmma ja pimeys tuli ja kone metässä, Voiko olla nyt vaan ali jännite?
Mutta, se antureitten johto, kun se nyt on virran syöttö raja antureille ja optohaarukoille. Kun en vaan muista, silloin kun oli ongelmia, mikä voltteja siin piti olla, mielestäni 5v ?? Ja virran pudottaja 5v. Nyt kaikki, anturit ja optohaarukoitten molemat , tasan 3,18v, oli saha missä tahansa eikä muuunut kun pyöritti mitta pyörää. Hmm?
Ohjekirja, se ei välttis ole oikessa, kun siinä uudempi mitta ja sen virta 12v ja varaosa tyyppi raja anturille on 10-36v. Mutta kun ei ole varmma ja pimeys tuli ja kone metässä, Voiko olla nyt vaan ali jännite?
Nyt toin sen aparaatin ulos metsästä. Se johtosarja joka on mitta ja anturit, tarkistin anturista, se joka tunnistaa onko saha ylhällä, ja se on 10-40v. Eli se jänniteen pudotajan pois ja 12v siihen. Se anturi, sen valo syttyy ja sammuu kun vetää sahan pois, mutta kun mittaa, tulee vain 0,6v? Myöskin mitan tiedot, ei ensin mitään, sitten 10v? Sitten lopulta 0,03- 0,07v se aaltoili? Siis nää mitattu nyt sieltä viimeisestä kytkentä laatikosta mihin antureitten johdot tulee.
Onko mun mittari (biltema) sekaisin kun on ollut ulkona kymässä? Nää kaikki muut 13,4v ja selkeesti voima virtaa järkeviä, myös maata sillä oikosululla kokeili, piipas se.
Eikö tuommonen kapasitiivi anturi pitää anttaa liki syötön voltit?
Onko mun mittari (biltema) sekaisin kun on ollut ulkona kymässä? Nää kaikki muut 13,4v ja selkeesti voima virtaa järkeviä, myös maata sillä oikosululla kokeili, piipas se.
Eikö tuommonen kapasitiivi anturi pitää anttaa liki syötön voltit?
Viimeksi muokattu:
