Pienet sähköön liittyvät kysymykset.

[Jammu]

2 diodia??

samaa mietin kans, jos kelan virtaa ei tiedä niin relelogiikka turvallisempi ehkä ettei kärähdä helposti



[traktori-754]

Joo, rele diodilla ja se on 12v jonka ryöstän toisesta magneetista, tai kahdelta. Diodia siellä on magneetin liitoksissa, ja kun se tulee ohjain boksista, on sielläkin releitä vastassa et ei tuu pahaa sähköö piirikortille asti



[Joona.S]

Juu eli rakennuskuivaimen polttimen sytytysmuuntaja vaikuttaa toimimattomalle , tää on 3-vaihe kone ja muutajan pohjassa ~ , 0 ja maadoitus merkinnät , mittasin ~ ja 0 navoista maata vasten ja molempiin tulee jännite käynnissä ollessa vaan sytysryskärjet ei tee kipinää , vaiheitten väliltä en vielä oo mitannu mitä se sanoo , eli tänne saakka on oletettavasti kunnossa vaan vaikuttaa nyt sille että muuntaja on pimentynyt.



[J5_BR]

Mikäs tuo punainen johto? Maadotus?
Maata vasten mitaten sähkö voi kiertää muuntajan kautta.
Oliko siinä mitään sulaketta?



[Joona.S]

Mikäs tuo punainen johto? Maadotus?
Maata vasten mitaten sähkö voi kiertää muuntajan kautta.
Oliko siinä mitään sulaketta?

Punanen on maa tässä kytkennässä.

Mitäs mie tästä vielä osaisin mitata ?



[J5_BR]

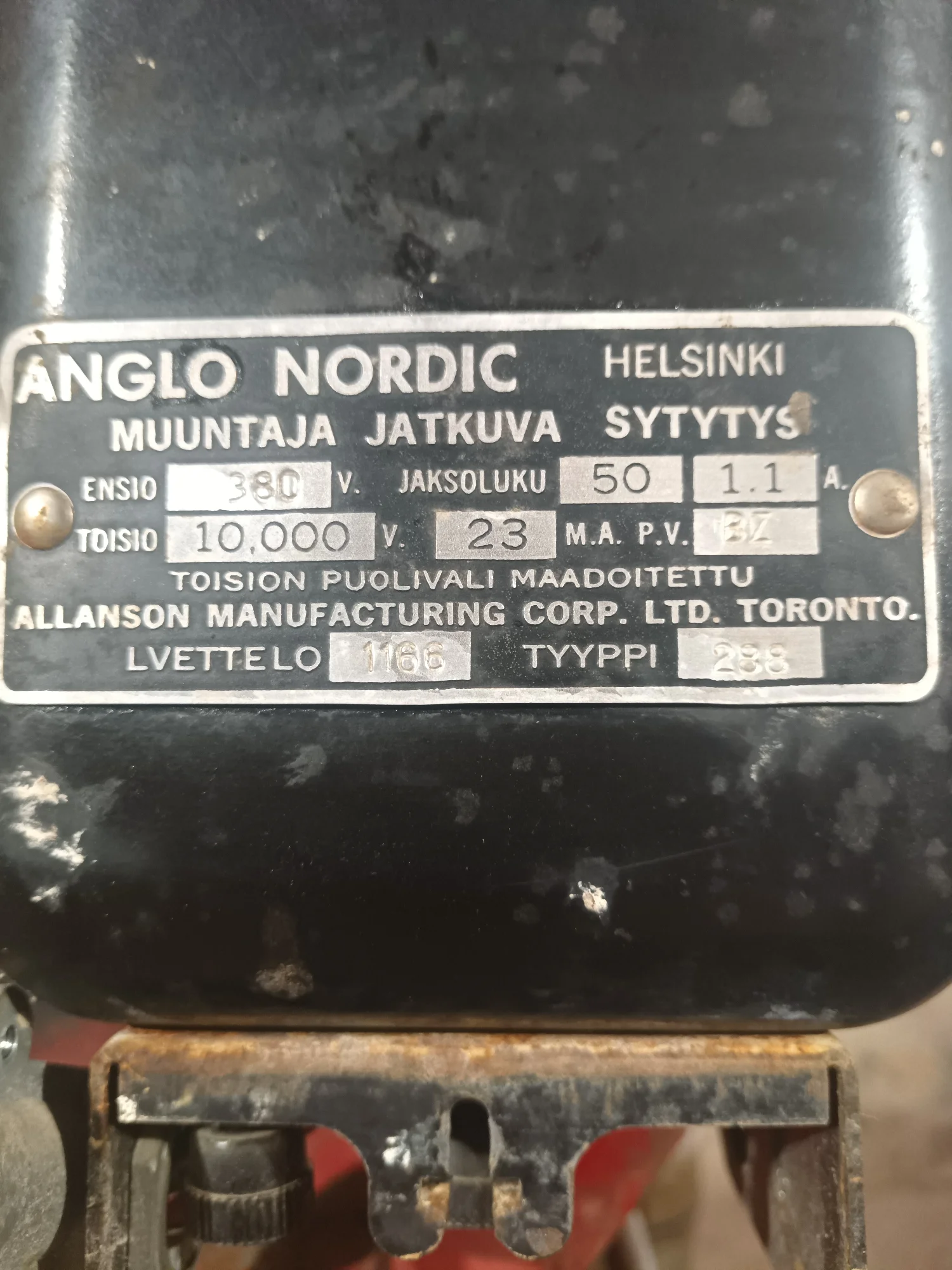

Ok, noinhan tyyppikivessä lukeekin. Ensiopuoli on 380v. Eli maata vasten pitäisi löytyä navoista 240v ja tuon 0 ja ~ väliltä 380v.
Jos 380v löytyy, vika on mitä luultavimmin muntajassa.
Elä ota sitä 10000 volttia näpeille!



[Joona.S]

Ok, noinhan tyyppikivessä lukeekin. Ensiopuoli on 380v. Eli maata vasten pitäisi löytyä navoista 240v ja tuon 0 ja ~ väliltä 380v.
Jos 380v löytyy, vika on mitä luultavimmin muntajassa.
Elä ota sitä 10000 volttia näpeille!

Pitää vielä huomenna mitata tuo vaiheitten väli , maata vasten mitattuna se ~240v kyllä löytyi.



[cardaani]

Pappatunturin kun tuohon kempittelee kiinni ja sytytysvaiheessa polkee niin maan perusteellisesti, niin saa tulpanjohdosta sytytyskipinää.



[Joona.S]

Selvä , miepä lähen ehtimään Tunturia.



[Hannu T]

Miten tarkistetaan induktiivisen anturin tomivuus?
Sininen +
Ruskea -
Mustasta en tiedä mikä on. Ei sanota kirjassa, mutta sekin on johonkin kytketty.

Sykeharvesterissa tämä anturi. Metallia lähellä -> anturissa olevan merkkivaloledin kuuluisi palaa.



[Hannu T]

Tarkennus. Miten mitataan anturin johdoista, kytketäänkö akkuvirta plussaan ja miinukseen?



[pajs]

Miten tarkistetaan induktiivisen anturin tomivuus?
Sininen +
Ruskea -
Mustasta en tiedä mikä on. Ei sanota kirjassa, mutta sekin on johonkin kytketty.

Sykeharvesterissa tämä anturi. Metallia lähellä -> anturissa olevan merkkivaloledin kuuluisi palaa.

Eikö sininen ole miinus ja ruskee plus. Mustan ulostulo riippuu siitä onko se anturi pnp vai npn.



[Hannu T]

Eikö sininen ole miinus ja ruskee plus. Mustan ulostulo riippuu siitä onko se anturi pnp vai npn.

Irrallaan olevaan anturiin voi siis kytkeä plussaan ja miinukseen apuvirta-akusta, jolloin mustasta tulee tai ei virtaa kun laittaa metallia anturin lähelle?



[pajs]

Juu, jos anturin käyttöjännite on oikea. Yleensähän nuo on jotain 10-40vdc käyttöjännite alueella.



[Hannu T]

Juu, jos anturin käyttöjännite on oikea. Yleensähän nuo on jotain 10-40vdc käyttöjännite alueella.

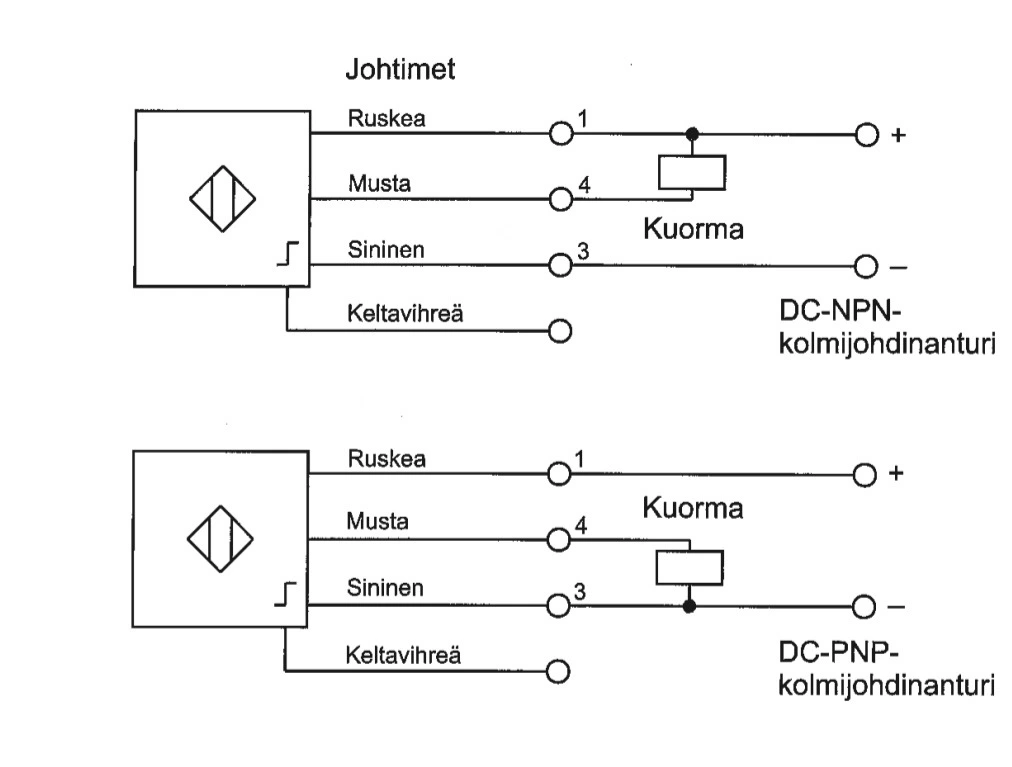

Näytä liitetiedosto 165900

Kiitti tästä on hyvä edetä.



[kkuula]

Jos anturille löytyy merkki ja malli niin datalehti on hyvä lukaista ensimmäisenä, siitä selviää olennaiset yksityiskohdat.



[KooJoo]

Olis italialaisen koneen mukana tullut induktiivinen, jossa ei ole mitään merkkiä, mallia, koodia tai kirjoitusta. Ei myöskään kuvia tai muuta dokumenttia tietenkään. Nelinapainen, joten varmaan ehkä 24VDC syöttöjännite joihinkin nastoihin ja yhdestä tai kahdesta tulee sitten jotain tietoa ulos.



[pajs]

Olis italialaisen koneen mukana tullut induktiivinen, jossa ei ole mitään merkkiä, mallia, koodia tai kirjoitusta. Ei myöskään kuvia tai muuta dokumenttia tietenkään. Nelinapainen, joten varmaan ehkä 24VDC syöttöjännite joihinkin nastoihin ja yhdestä tai kahdesta tulee sitten jotain tietoa ulos.

Onko siinä johdot perässä? Jos neljäs on valkoinen niin se on luultavasti NC



[Hannu T]

Anturi oli ehjä ja pääsin etsimään vikaa eteenpäin. Tai oikeastaan keskelle päin.
Keskellä harvesterikaapelia vaikuttaisi olevan johtimia poikki eli kaapeli taitaa mennä uusiksi koko mitalta jos ei löydy sopivasti ylimääräisiä säikeitä. Ehkä kuitenkin uusi kaapeli ettei tule liian epävarma. Jos on kuitenkin vähän hilkulla poikki olevia niin ne katkeaa tietty sitten kun pääsee taas metsään.



[KooJoo]

Onko siinä johdot perässä? Jos neljäs on valkoinen niin se on luultavasti NC

Ei johtimia. Irtomallin liitin tuli mukana. Varmaan se jollain "peruskytkennällä" toimii, kun googlella vilkasee, mutta ei ollut vielä muuta valmiutta kokeilla.
