Sähköinen johtoruuvi sorviin.

[kkuula]

Edistyihän tämä eilen ja jatkuu tänään.. san hammaspyörän anikoitua paikoilleen ja työmaa sujui kohtuudella, mitä nyt sorvatessa tuli hutiloitua kun en malttanut suunnitella hommaa etukäteen riittävän pitkälle.



[kkuula]

Edistynyt on tämäkin hieman. Sain jo johtoruuvin pyörimään tällä mutta jotain mätää on jossain kun johtoruuvi nykii selvästi. Pitänee ensin tutkia signaaleja skoopilla ja analysoittaa koodia tekoälyllä josko siitä löytyisi korjattavaa.
Pakan nopeus seilaa hieman mutta sen ei pitäisi aiheuttaa nykimistä johtoruuville. Myöskään itse askelmoottori ja sen ohjain ei aiheuta nykimistä koska olen tällä samalla moottorilla ja ohjaimella pyörittänyt tätä johtoruuvia jo useamman vuoden ongelmitta.
Sitten kävi amatööri moka, irroitin enkooderin hammaspyörästä toisen laakerin ja menin ajatuksissa lyömään sen pois lyömällä sisäkehälle ja nyt laakeri tuntuu melko kantikkaalta..

Laakerin sovite hammaspyörään on hyvä, sen saa puristettua paikoilleen helposti pihdeillä.

Käyttöliittymän suhteen mieluusti kuulisin kehitysehdotuksia, tällaista kun en ole koskaan aikaisemmin tehnyt tai käyttänyt ja muiden julkisesti esillä olevat toteutukset ovat kaikki omanlaisiaan ja tuskin kenelläkään muulla on tätä samaa ohjauspaneelia käytössä.



[JiiPee]

Laita joku joustava kytkin tuohon rattaan ja enkooderin väliin, esim. Oldham coupling tai jousityyppinen, ei varmaan ole pitkäikäinen jäykällä kytkennällä.



[kkuula]

Tuo tuki ei ole kovinkaan jäykkä, on ihan tavanomainen kytkentä laittaa enkooderi jäykästi kiinni akseliin ja tukea enkooderin runko joustavasti.

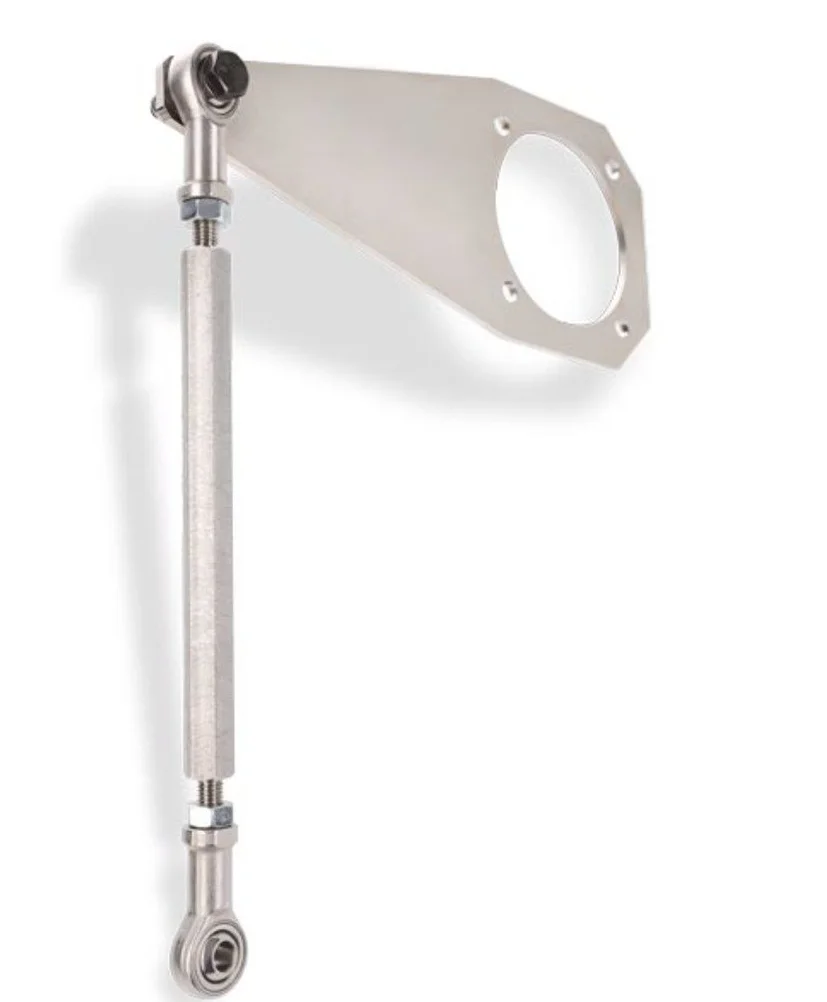

Tuon kyllä muuttaisi tämän kuvan mukaiseksi melko helposti.



[Juh44]

Laita joku joustava kytkin tuohon rattaan ja enkooderin väliin, esim. Oldham coupling tai jousityyppinen, ei varmaan ole pitkäikäinen jäykällä kytkennällä.

Kumiletkua on käytetty hyvällä menestyksellä sellaisissa paikoissa missä enkooderin joutuu laittamaan kiinteästi..
Kaikenmaailman satasien hitech kytkimet särkee enkooderin mutta euron kumiletku hoitaa homman kotiin..



[JiiPee]

Tuo tuki ei ole kovinkaan jäykkä, on ihan tavanomainen kytkentä laittaa enkooderi jäykästi kiinni akseliin ja tukea enkooderin runko joustavasti.

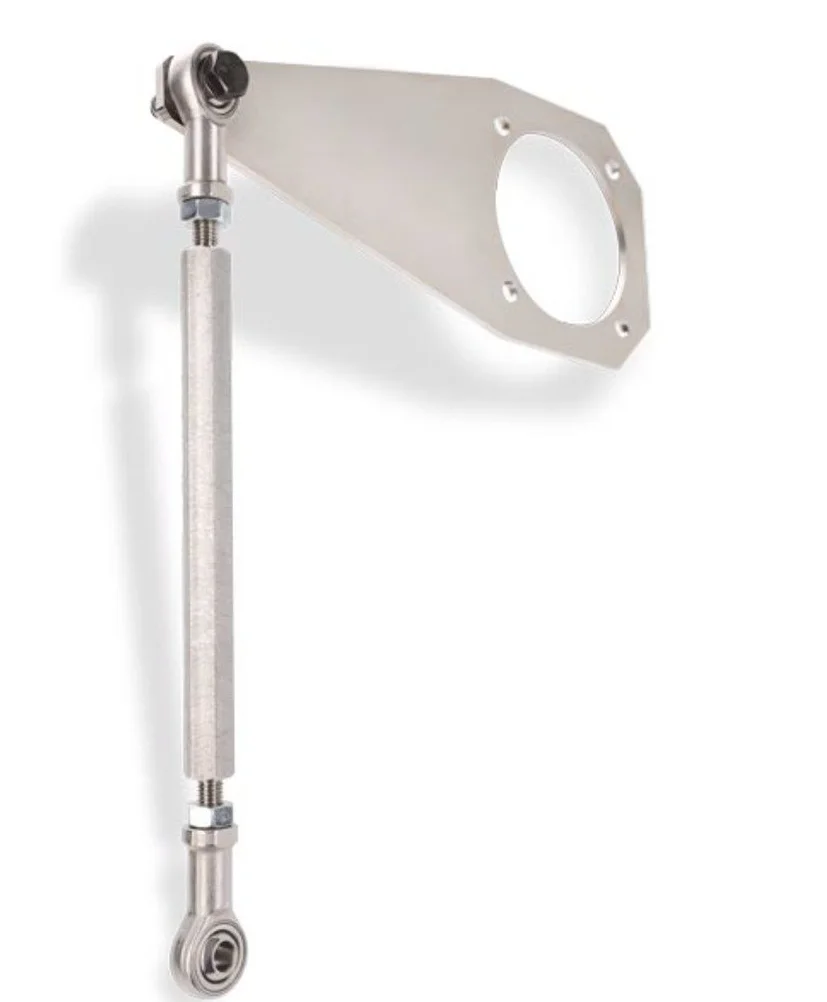

Tuon kyllä muuttaisi tämän kuvan mukaiseksi melko helposti.

Näytä liitetiedosto 163980

Tuossakin on sen verran kierroksia että massavoimat rasittaa turhaan akselin laakerointia kun linjaus ei ole ihan täydellinen. Vaikka tosiaan se kumiletkun pätkä väliin. Protovaiheessa ei varmaan tule ongelmia mutta pidempiaikaiseen käyttöön kannattaisi.
