Trukkipiikit 3D-printteristä

Viestiketju osiossa 'Pienoismallit, RC -harrastelaitteet' , aloittaja sytem, 8.11.2021.

  1. sytem

    sytem Kansalainen
    KK Plus pack

    Liittynyt:
    5.12.2011
    Viestejä:
    216
    Saadut tykkäykset:
    229

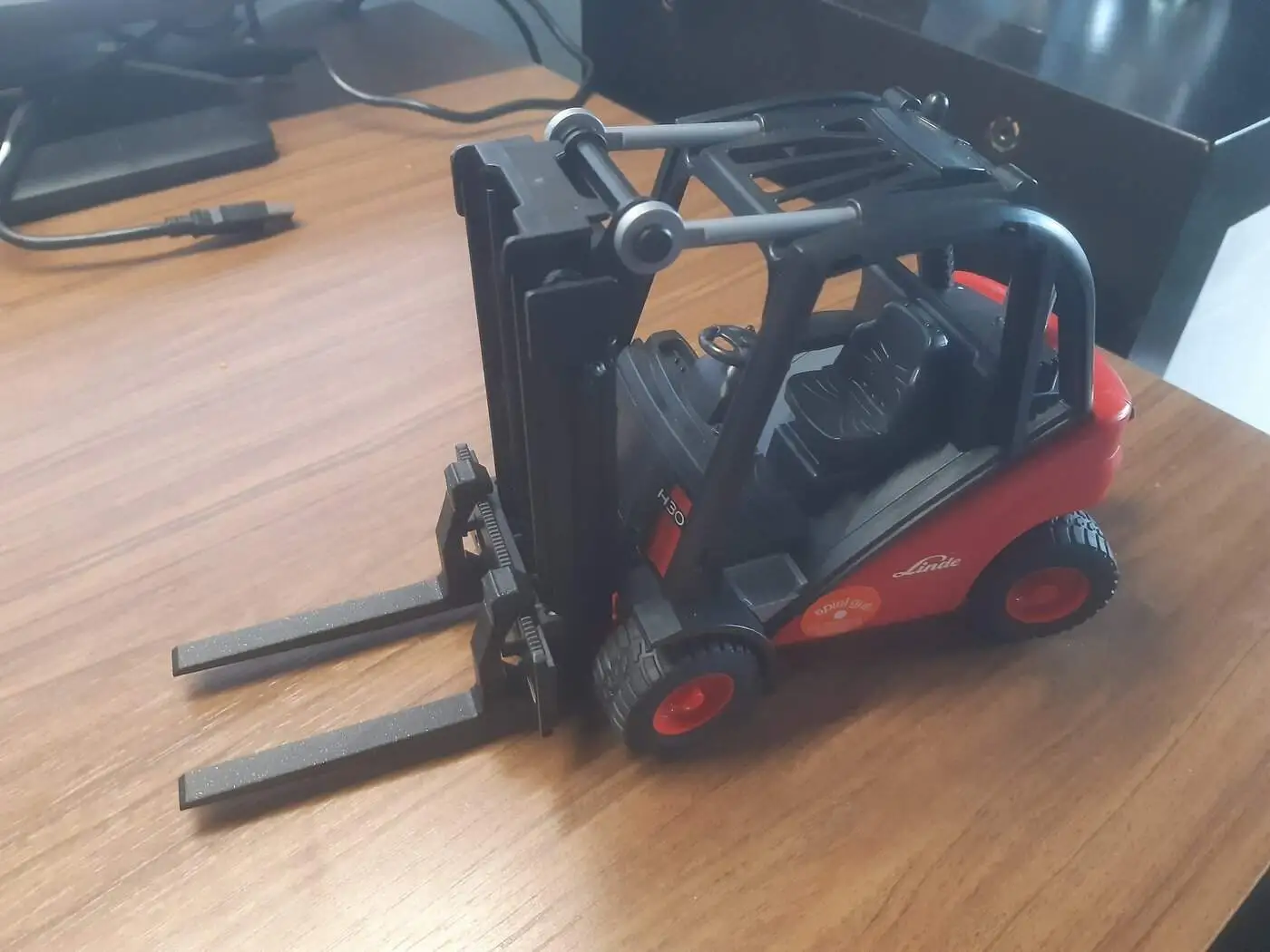

    Juniori täytti taannoin vuosia, ja sai lahjaksi haluamansa lelutrukin

    https://www.muovijalelu.fi/kauppa/lelut-ja-pelit/ajoneuvot/bruder/bruder-trukki-linde-h30d/


    Sitähän piti sitten päästä esittelemään kaikille, eli kuskata mukana. Eikös siitä sitten toinen piikeistä kadonnut jo syntymäpäivän iltana pimeälle pihalle, eikä etsinnöistä huolimatta tullut vastaan. Harmi oli viisivuotiaalla ymmärrettävästi suuri.

    Noh, ongelmathan on tehty ratkaistavksi, Isi otti käteen jäljellä olevan piikin ja työntömitan, sekä avasi openscadin. Vajaa tunti pyörittelyä ja muistelua että mitenkäs tämä nyt menikään, ja käsillä oli koodi:

    Koodi:
    paksuus = 8.5;

    kiskovali = 31.2;
    kiskopaksuus = 3.2;
    kiskokynsi = 1.9;
    kiskokorkeus = 8.2;

    piikkikorkeus = 6;
    piikkipituus = 70;
    runkopituus = 16;
    runkokorkeus = 40;

    nystykorkeus = 0.2;
    nystyleveys = 0.7;

    vali= 0.001;




    union () {

      difference () {

        union () {
          //piikki
          hull() {
          cube([(piikkipituus+runkopituus),paksuus,piikkikorkeus]);
          rotate ([90,0,0])
          translate([runkopituus+piikkipituus,piikkikorkeus/2,-paksuus])
            #cylinder(r=piikkikorkeus/2,h=paksuus,$fa=1);
          }
          //runko
          translate ([0, 0, piikkikorkeus]) {
            cube ([runkopituus,paksuus,runkokorkeus]);
          }

          //etuviiste
          translate ([runkopituus-5,0, piikkikorkeus])
          rotate([0,45,0])
          cube ([5,paksuus,5]);
        }

        // poistettavat

        //kisko-ura
        translate ([-vali, -1, kiskokorkeus]) {
          cube ([kiskopaksuus+kiskokynsi,paksuus+2,kiskovali]);
        }

        //ylaviiste
        translate ([-5,-15, runkokorkeus-3])
        rotate([0,-45,0])
        cube (30);

        // rungon ylä-etupyöristys
        translate ([3,-5, runkokorkeus+12])
        rotate([0,45,0])
        cube (15);

        //rungon etuosan ylareuna
        translate ([runkopituus-5,-1, runkokorkeus-3])
        cube (15);

        //rungon etuviiste
        translate ([11,-5, runkokorkeus-2.5])
        rotate([0,70,0])
        cube (15);

        // alatakaviiste
        translate ([-14,-5, -5])
        rotate([0,45,0])
        cube (15);

        // kiskon laajennus
        translate ([-5,-1, runkokorkeus/2-6])
        cube (15);

        translate ([-3.7,-1, runkokorkeus/2+12])
        rotate([0,60,0])
        cube (10);

        translate ([-4.2,-1, runkokorkeus/2-4.8])
        rotate([0,45,0])
        cube (10);

        //piikin kärki
        translate ([piikkipituus/2,-1, -piikkikorkeus])
        rotate([0,-3,0])
        cube([(piikkipituus+runkopituus),paksuus+2,piikkikorkeus]);
      }

      // alakynsi
      translate ([0, paksuus/3, kiskokorkeus]) {
        cube ([kiskokynsi,paksuus/3,kiskokynsi]);
      }

      // ylakynsi
      translate ([0, paksuus/3, kiskokorkeus+kiskovali-kiskokynsi]) {
        cube ([kiskokynsi,paksuus/3,kiskokynsi]);
      }

      // hammastyuksen nysty
      translate ([kiskokynsi, paksuus/2, kiskokorkeus+kiskovali-nystykorkeus]) {
        cube ([kiskopaksuus,nystyleveys,nystykorkeus]);
      }

    }

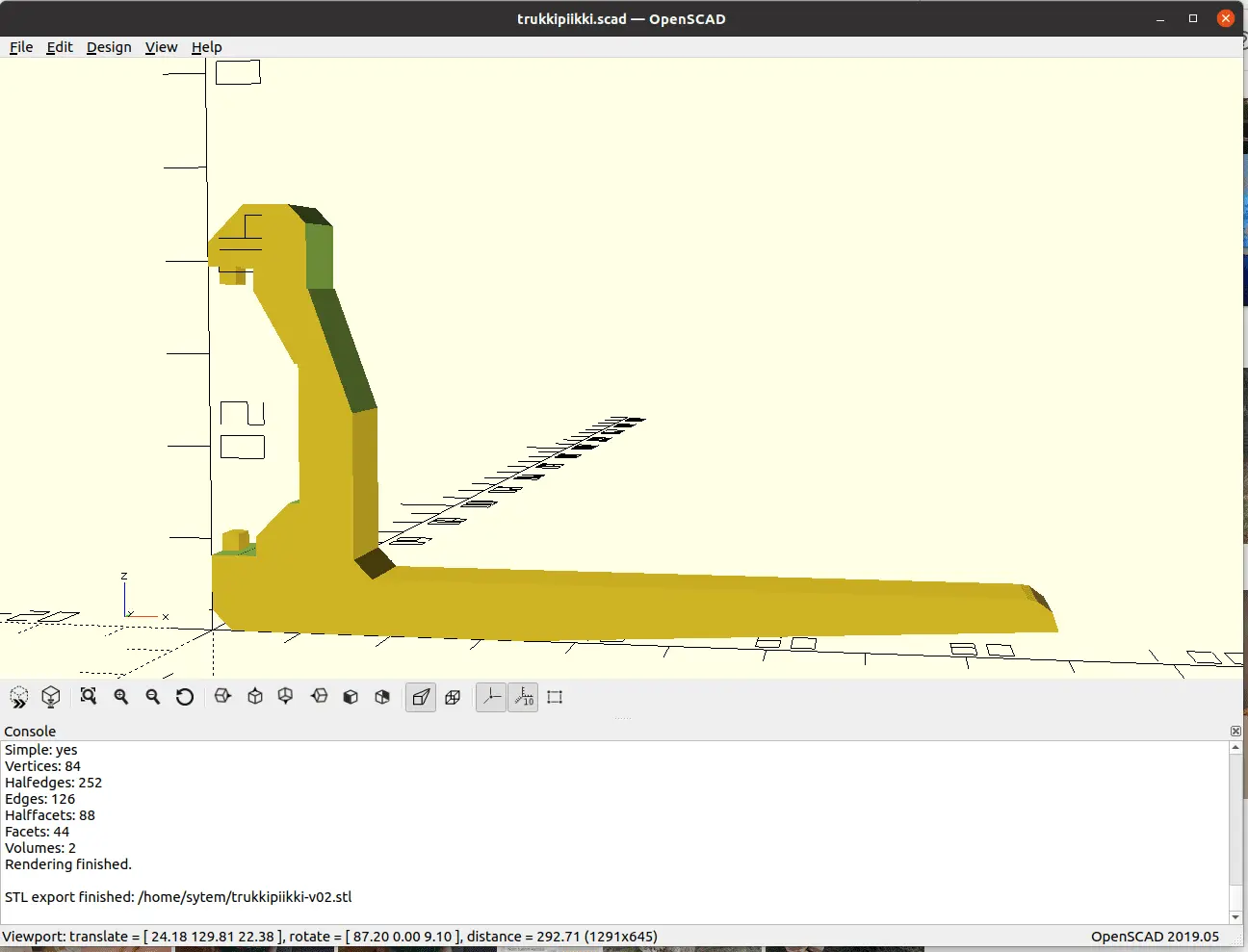

    Tämä näyttää renderöintinä tälläiseltä:

    Screenshot from 2021-11-08 14-26-23.png

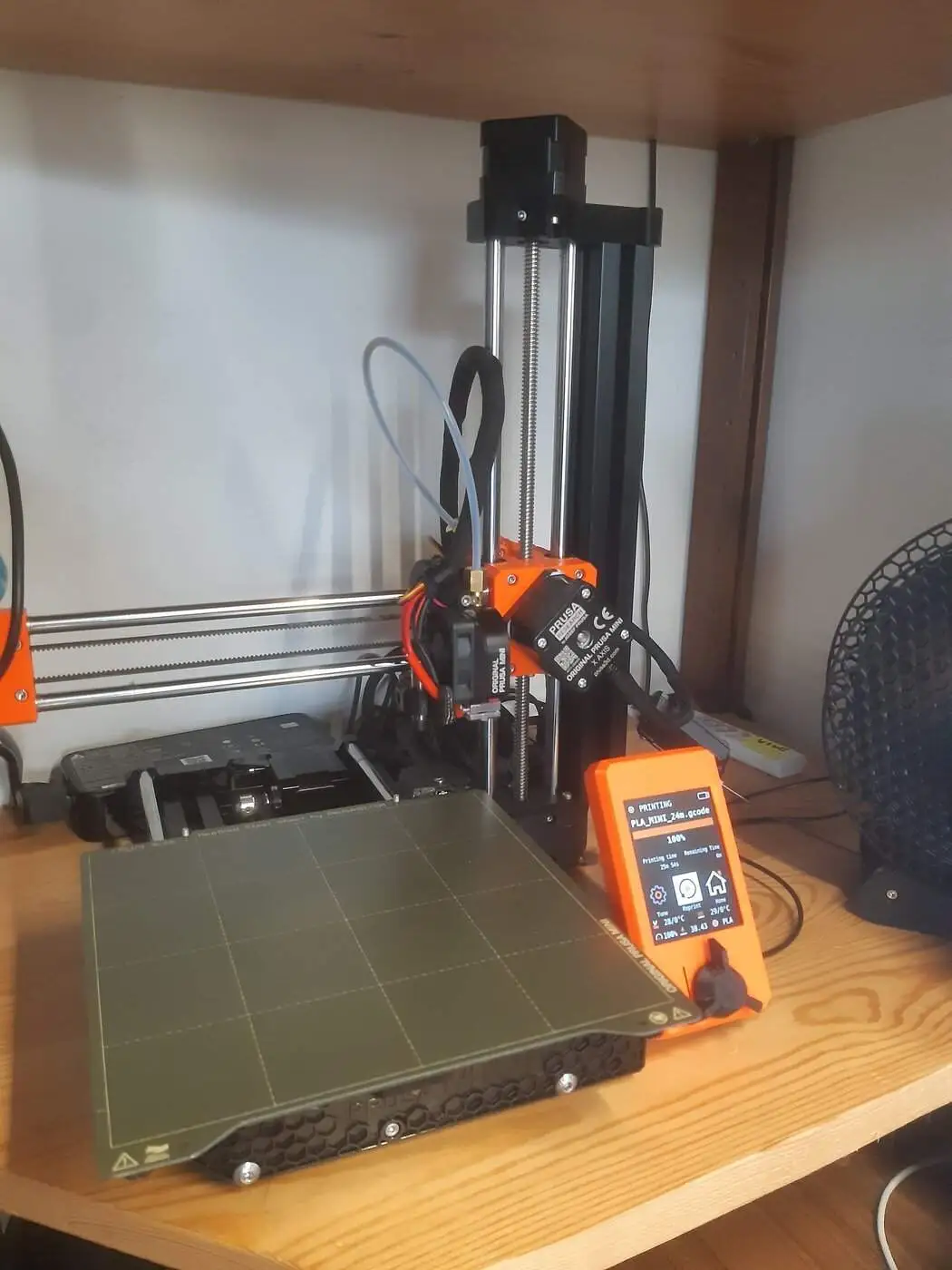

    Hetki 3D-printterin kummastelua, kuukausi sitten kasattu uusi printteri lakkasi muutaman ensimmäisen printin jälkeen tekemästä nätti jälkeä, räki vaan kovin satunnaista ulos. Suutin ja siihen liittyvät osat tuli purettua pariin kertaankin ja googlettelun perusteella tuomittua design kelvottomaksi, vielä en ehtinyt sentään uutta hotendiä tilaamaan kun tänään sitten katseli että mitenkäs tuo filamentinsyöttö pyörii niin huonosti. Hetken tutkailun jälkeen löytyi moottorin akselilta löystynyt ratas, sen kun kiristi uudestaan niin taas lähti tulostus laulamaan. Sama vika löytyi muiltakin: https://forum.prusaprinters.org/for...truder-engine-will-not-turn-gears-in-housing/

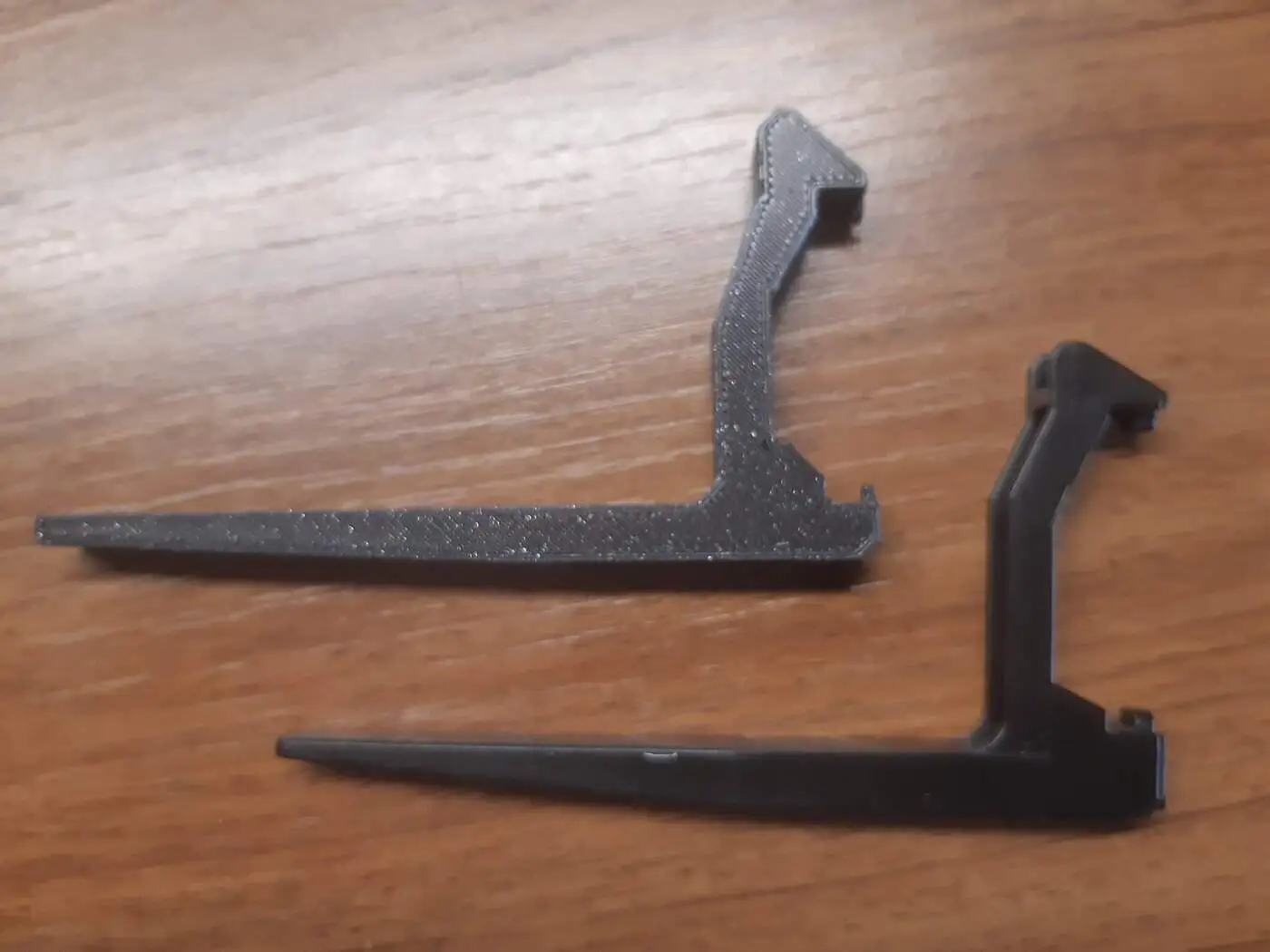

    25 minuuttia myöhemin kädessä oli ensimmäinen testikappale, tästä tuli hiukan väljä tuohon kiskoon joten pientä muokkausta tarvi koodissa, ja totesin olevani sen verran laiska etten yritäkkään tehdä siitä tasan samanmuotoista kuin orginaali, vaan tulostaa samantien kaksi. Tuo pohjan kulma olisi ikävä mallintaa samanlaiseksi.

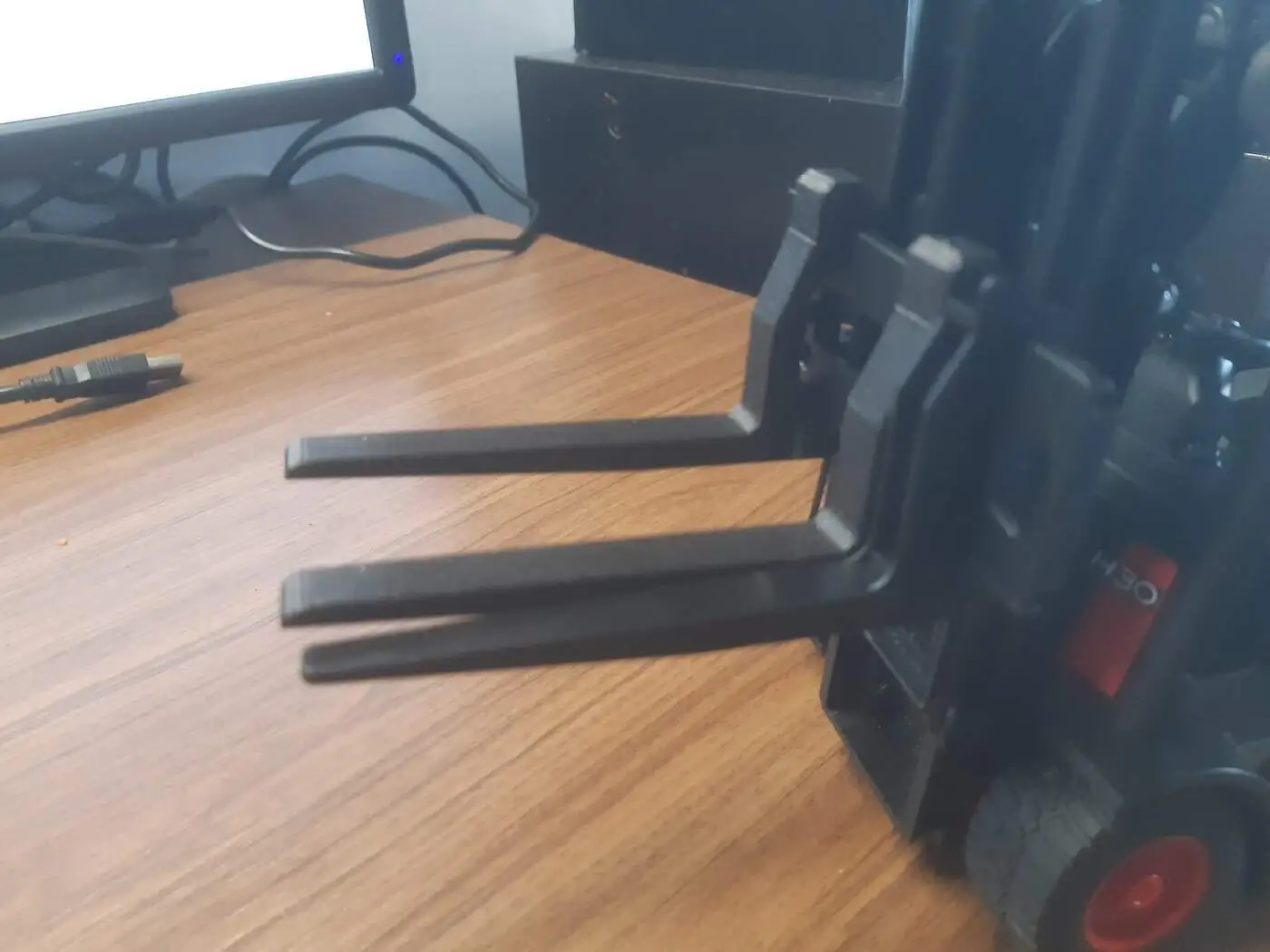

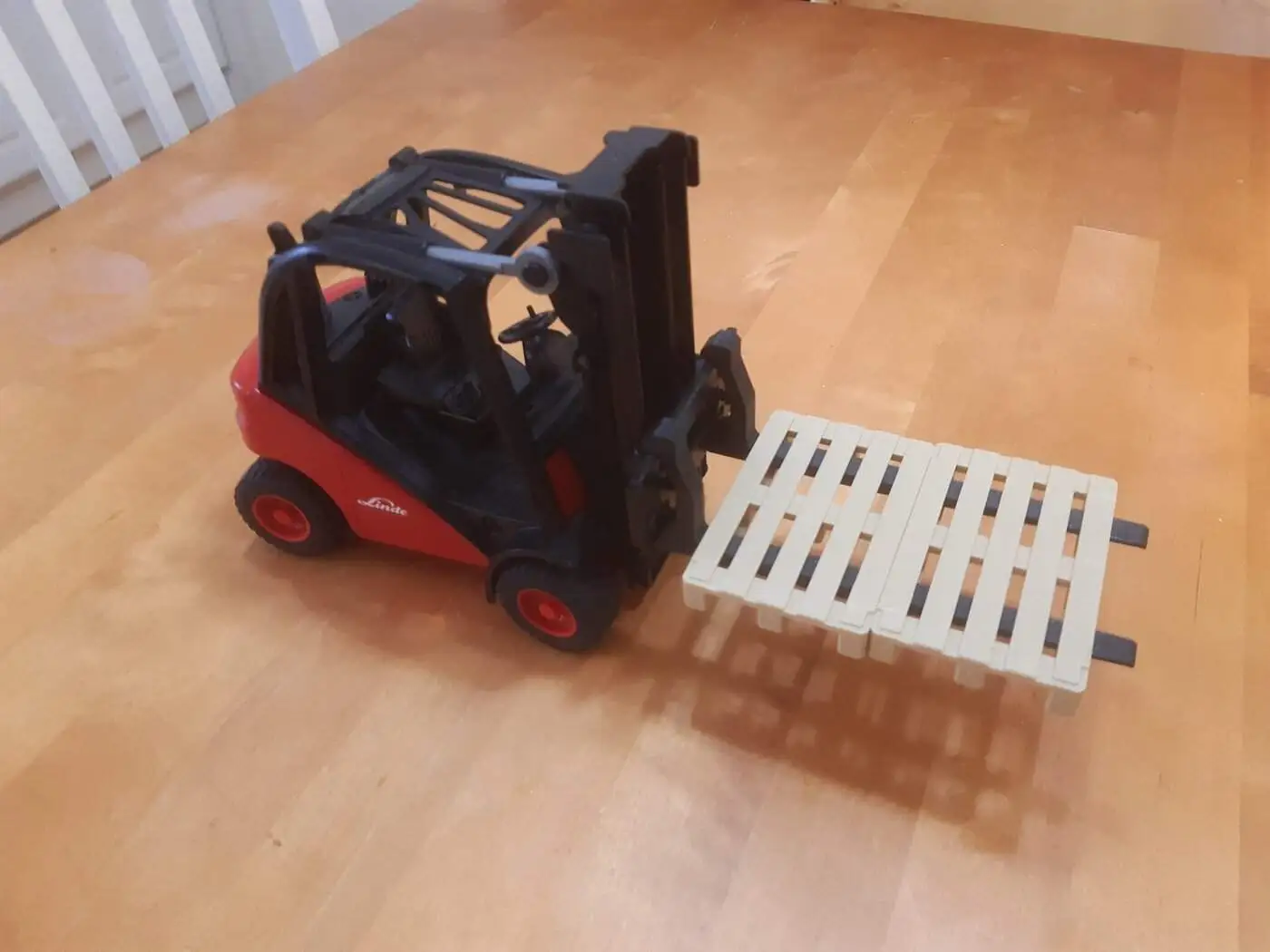

    Lopputuloksena truksissa taas toimivat piikit, orginaalin voi laittaa jemmaan ja jos nuo työmailla pääsevät hajomaan, niin varaosa tulostuu valmiista filestä triviaalisti. Printatuista tuli myös tuota orginaalia tiukempi sovitus kiskoon, ei klonksu ollenkaan mutta manuaalinen sivusiirto onnistuu kohtuuvoimalla.

    Eipä tässä toki tuntipalkalle pääsisi jos vaihtoehtona olisi pitänyt olemassaolleen nakkaamista roskiin ja uuden hakemista 25e:llä lähi 24h-prismasta, mut ainakin taas pääsi opettelemaan jotain ja välttämään turhaa muoviroskaa.

    • Tykkään Tykkään x 19
  2. borg

    borg administi
    Ylläpitäjä

    Liittynyt:
    18.4.2011
    Viestejä:
    30 080
    Saadut tykkäykset:
    6 650
    Iskä on sankari. :peukku:

    • Samaa mieltä Samaa mieltä x 8
  3. cimo

    cimo Kansalainen
    KK Plus pack

    Liittynyt:
    30.11.2011
    Viestejä:
    1 700
    Saadut tykkäykset:
    466
    Minäkin halusin olla sankari, niin Bruder on siitä mukava lelumerkki, että niihin saa varaosia.
    Muistaakseni noita piikkejäkin.
    Tuollainen 3D tulostin on kyllä leikki-ikäisten lasten kanssa eto peli.

    • Tykkään Tykkään x 2
    • Samaa mieltä Samaa mieltä x 1
  4. cimo

    cimo Kansalainen
    KK Plus pack

    Liittynyt:
    30.11.2011
    Viestejä:
    1 700
    Saadut tykkäykset:
    466
    • Tykkään Tykkään x 3
  5. sytem

    sytem Kansalainen
    KK Plus pack

    Liittynyt:
    5.12.2011
    Viestejä:
    216
    Saadut tykkäykset:
    229
    kappas, eipäs käynyt edes mielessä että moista palvelua tarjoaisivat. Näköjään ei oo hinnalla pilattu tuo tähän malliin sopivakaan https://www.bruder.de/shop/en/spare-parts/669/2-forks-for-linde-forklift

    Toki tuhon tulee 16e toimituskuluja päälle, et ollaan sillä hilkulla kannattaisiko tilata jos melkein samaan hintaan saa naapurista koko setin.

    Mut sit kun työmaalta löytyy myös saman talon kaivuri (itseasiassa viime vuoden syntymäpäivälahja), jossa on monta eri vikaa puomissa ja niistä helpot on jo pariin kertaan liimattu ja loput on todettu mahdottomiksi. Koko puomi 6 rahaa ennen toimitusta, saattaapi mennä tilaukseen: https://www.bruder.de/shop/en/spare-parts/616/excavator-arm-for-schaeff-hr16-mini-excavator

    • Tykkään Tykkään x 3
  6. cimo

    cimo Kansalainen
    KK Plus pack

    Liittynyt:
    30.11.2011
    Viestejä:
    1 700
    Saadut tykkäykset:
    466
    Sillai mäkin niitä tilasin, että on vieläkin varaosia, vaikka leikki-ikä on jo ohi. Ja tilasin parille muullekin samalla, niin saatiin postikulut jakoon.

  7. sytem

    sytem Kansalainen
    KK Plus pack

    Liittynyt:
    5.12.2011
    Viestejä:
    216
    Saadut tykkäykset:
    229

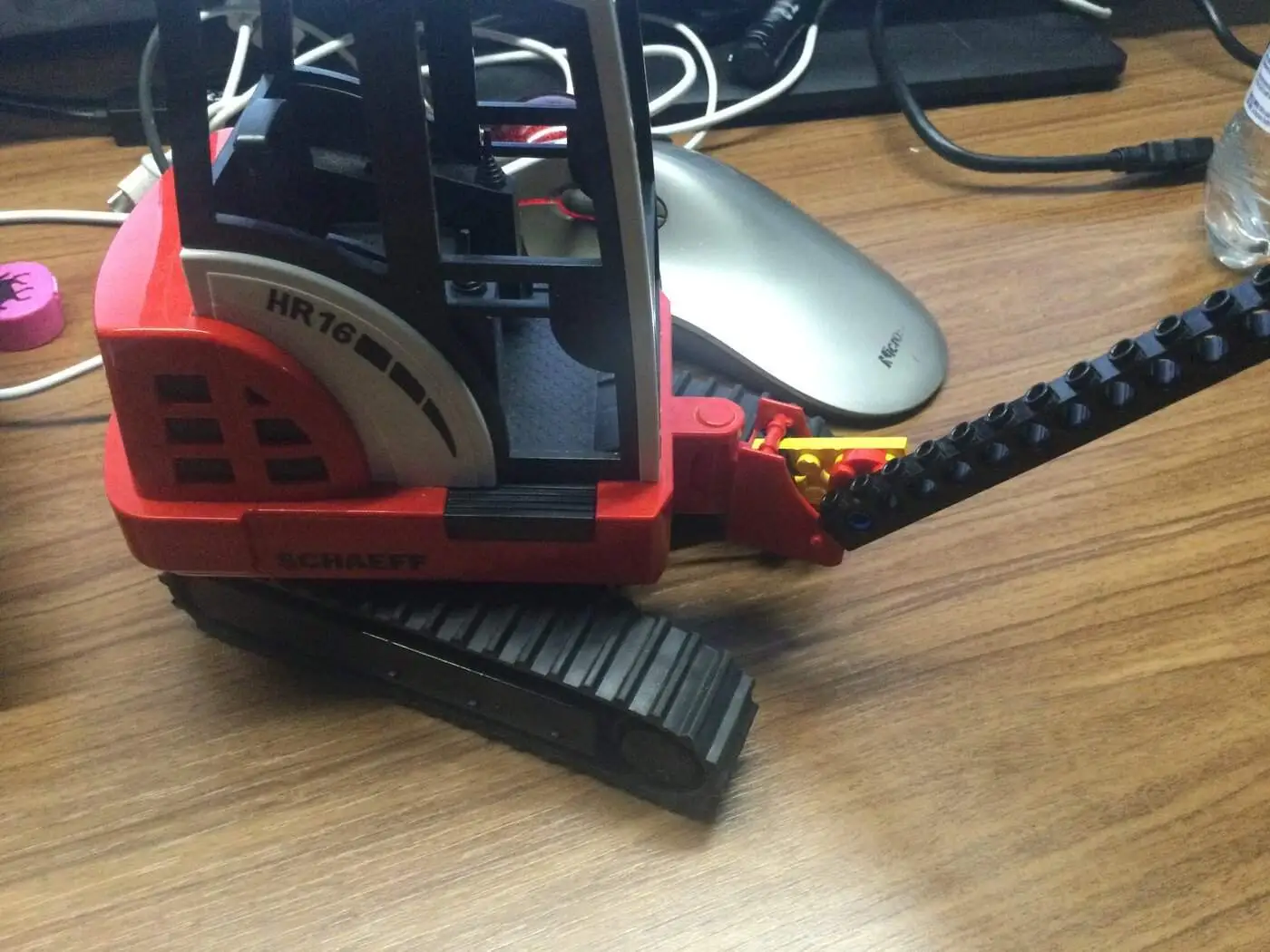

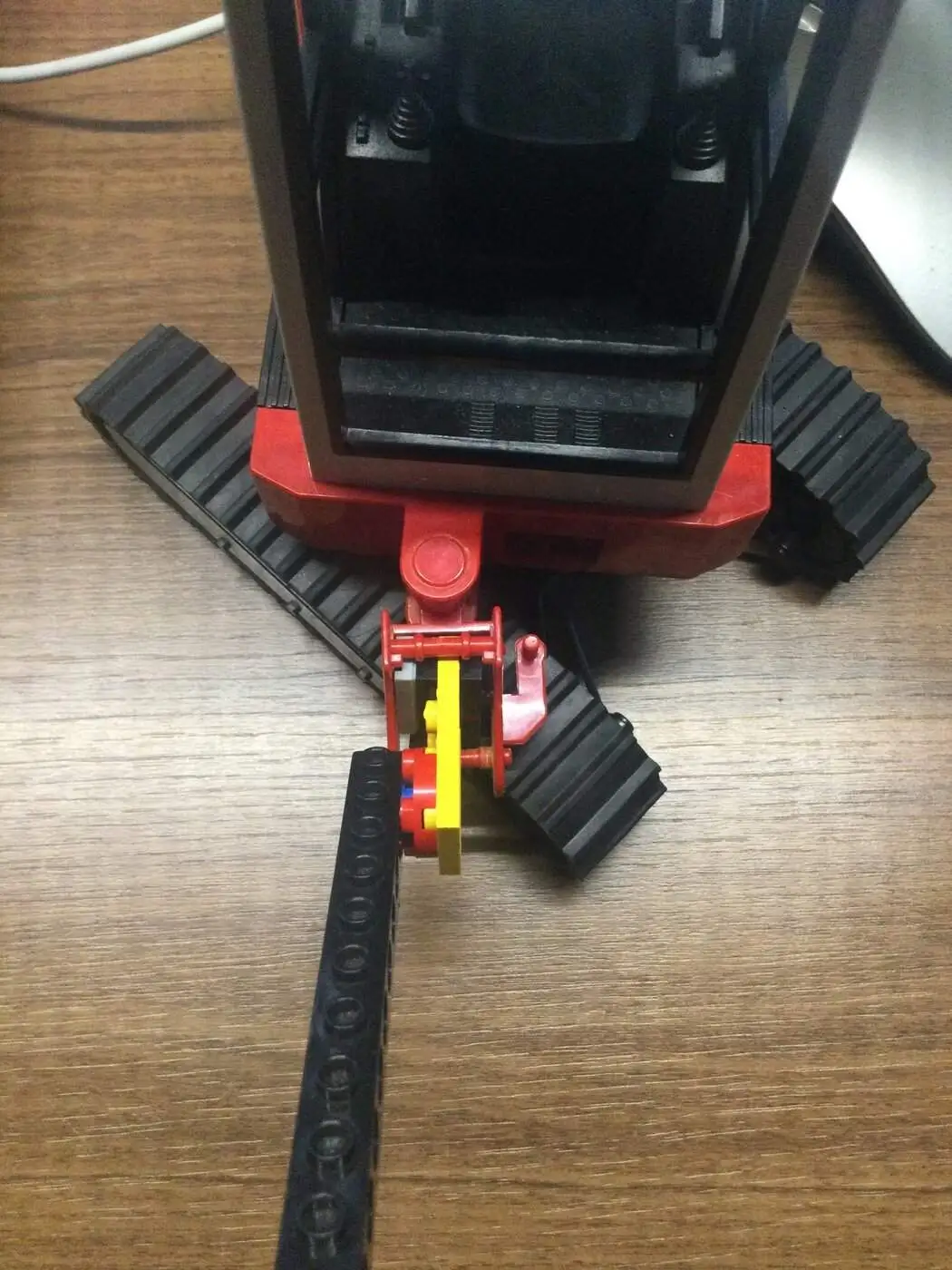

    Eipä tuo kaivurikaan ole ihan turhaksi jäänyt vaikka orginaali puomi menikin poikki, siihen sattui sopimaan legoista sovituspala ja nyt siinä sit nähty milloin minkälaista puomia.

    3B6BBF40-9536-45FE-B35C-F2573277DDA6.jpeg 430C54FD-942D-4F8F-98E7-791C7FC6F180.jpeg

    • Tykkään Tykkään x 1
  8. sytem

    sytem Kansalainen
    KK Plus pack

    Liittynyt:
    5.12.2011
    Viestejä:
    216
    Saadut tykkäykset:
    229

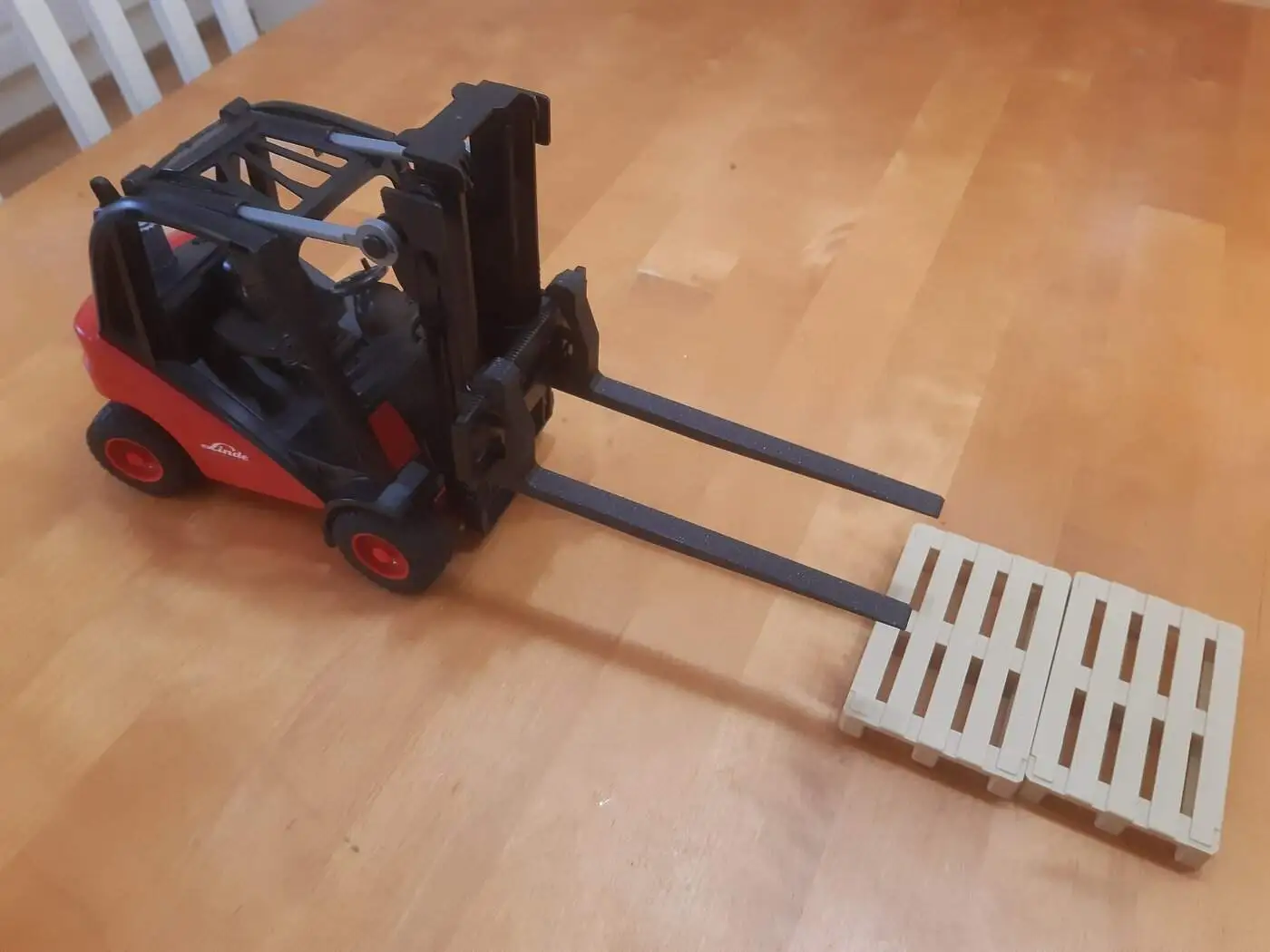

    • Tykkään Tykkään x 2
