Mönkkärin hydraulinen kippikärry

Viestiketju osiossa 'Omavalmisteiset koneet ja koneiden tekniikka' , aloittaja TommiK, 23.9.2021.

  1. cardaani

    cardaani Mulkwisti
    KK Plus pack

    Liittynyt:
    14.12.2011
    Viestejä:
    30 963
    Saadut tykkäykset:
    5 495
    Hei! Nyt ei olla facebookissa!

    • Samaa mieltä Samaa mieltä x 1
    • Luovaa Luovaa x 1
  2. Puuha

    Puuha Kansalainen
    KK Plus pack

    Liittynyt:
    5.2.2015
    Viestejä:
    7 431
    Saadut tykkäykset:
    488
    Jos aikoo sellaisia ~1700kg +-200kg kuormia ajaa niin kyllä se kysyy jo 500kg napoja vähintään teli kärryltä, mieluusti 750kg. Samat kantavuudet pitäisi myös mieluusti löytyä sitten myös renkaista.

    • Samaa mieltä Samaa mieltä x 1
  3. Mika 82

    Mika 82 Kansalainen
    KK Plus pack

    Liittynyt:
    17.11.2014
    Viestejä:
    7 512
    Saadut tykkäykset:
    2 873
    Mutta sen navan asennuksessa voi helpolla heikentää sitä kestävyyttä.

  4. V361

    V361 W.W.W.
    KK Plus ADpack Betatester

    Liittynyt:
    30.11.2011
    Viestejä:
    23 594
    Saadut tykkäykset:
    4 172
    Njoo, miten sen ottaa.
    Jonku datsunin pick-upin taka-akseli ja siihen kuplan vanteet sovitettuna paripyöriksi niin kesti traktorin perässä hyvinkin vetää reilua 2 tonnin kuormaa + lavan paino monttusella soratiellä sen ku ite traktorilla viitti ajaa, vuosikausia, Liki 4 tonnia oli parhaat kuormat, niitä ny ei ihan lämä tiskissä ajettu mutta reippasti kuotenkin. Ei hajonnu....

  5. Puuha

    Puuha Kansalainen
    KK Plus pack

    Liittynyt:
    5.2.2015
    Viestejä:
    7 431
    Saadut tykkäykset:
    488
    Napojen enimmäiskantavuus ilmoitetaan staattisena kuormana.

    En lähtisi siis dynaamista kuormaa tuomaan esille jos staattinen kuormitus ylittää kantavuuden. Johtaa auttamatta siihen että heikoin paikka antautuu.

  6. Puuha

    Puuha Kansalainen
    KK Plus pack

    Liittynyt:
    5.2.2015
    Viestejä:
    7 431
    Saadut tykkäykset:
    488
    Se oli muuten spekseiltään aika kestävä akseli kantavuudeltaa, jos oikein muista.

  7. V361

    V361 W.W.W.
    KK Plus ADpack Betatester

    Liittynyt:
    30.11.2011
    Viestejä:
    23 594
    Saadut tykkäykset:
    4 172
    Spekseistä en tiiä, muta kestävä oli ja taitaa olla vieläkin, kun se myin yhdelle mökkiläiselle sen akselin, teki trailerin...

    • Tykkään Tykkään x 1
  8. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    Näistä navoista jotka sain (ei ollut oikein oulussa vaihtoehtoja ja että kustannus ei karkaa tyystin käsistä en lähtenyt tilaamaan kalliita 750kg vertsioita) en tiedä absoluuttista luokitusta näille mikä on oike kilomäärä. Ne on noita 40mm akselilla olevia ja paksumpia en saanut. Toki akselin muoto laakeripesässä, metallin materiaalit vaikuttaa tuohon kantavuuteen. Mutta mennään näillä. Nuo on made in poland navat.

    Yksi toinen seikka miksi olen ite ääneen pohtinut että riittääkö 30mm rako telin RHS ja renkaan väliin, jos kasvatan sitä rakoa niin vääntömomentti telin RHS seinämälle kasvaa, mutta Puuhan kommentti mitä sinne väliin voi mennä että voi jumia on hyvä. Jos sattuu jotain mettään kuskaamaan niin väliinhän voi ja menee kantoja, oksia, rankoja, ahdas väli edes auttaa omasta mielestä. Mutta koska yli 200mm akseleita ei oikein löytynyt ja noiden vanteiden offsetti on niin raju että se asettaa rajotteet. Uskallanko suosiolla jättää tohon 30mm ja pärjätä sillä.

    Ja minulla on suunnitelmissa laittaa napa-akselin ympärille tukiholkki joka tulee telin RHS kiinni. Tämä ei ole sen navan takia vaan tuon 3mm seinämävahvuisen telin RHS takia että vääntö ei väännä RHS seinämää potkurille. Jahka pääsen tekemään tuota (päivä työt haittaa) niin näette sitten.

    Nuo renkaat on "huonot", mutta mitä ne oikeasti kantaa kun siellä on ~2.5bar ilmaa selviää sitten, niissä on 175kg leimat mutta millä paineella en tiedä. Nöyränä mennään rengas liikkeeseen ens kesänä.Tämän gummi riskin ja uhrauksen olen jo pitänyt mielessä. Tai laitan uretaani täytön gummeihin. Ihan sata varmana kun saan tämän vekottimen tehtyä otan riskin ja lataan Kobelcolla kuupan liki täyteen savea ja otan selvää kantaako renkaat, kantaako navat ja runko.

    • Hauska Hauska x 1
  9. LPR

    LPR Kytöstelijä
    KK Plus pack

    Liittynyt:
    27.3.2013
    Viestejä:
    20 561
    Saadut tykkäykset:
    3 412
    Enemmän noilla massoilla olisin huolissani jarruttomuudesta, kuin napa-akseleiden kestosta.

  10. Puuha

    Puuha Kansalainen
    KK Plus pack

    Liittynyt:
    5.2.2015
    Viestejä:
    7 431
    Saadut tykkäykset:
    488
    Anna lehmän miettiä, sillä on isompi pää.

    • Hauska Hauska x 2
  11. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404

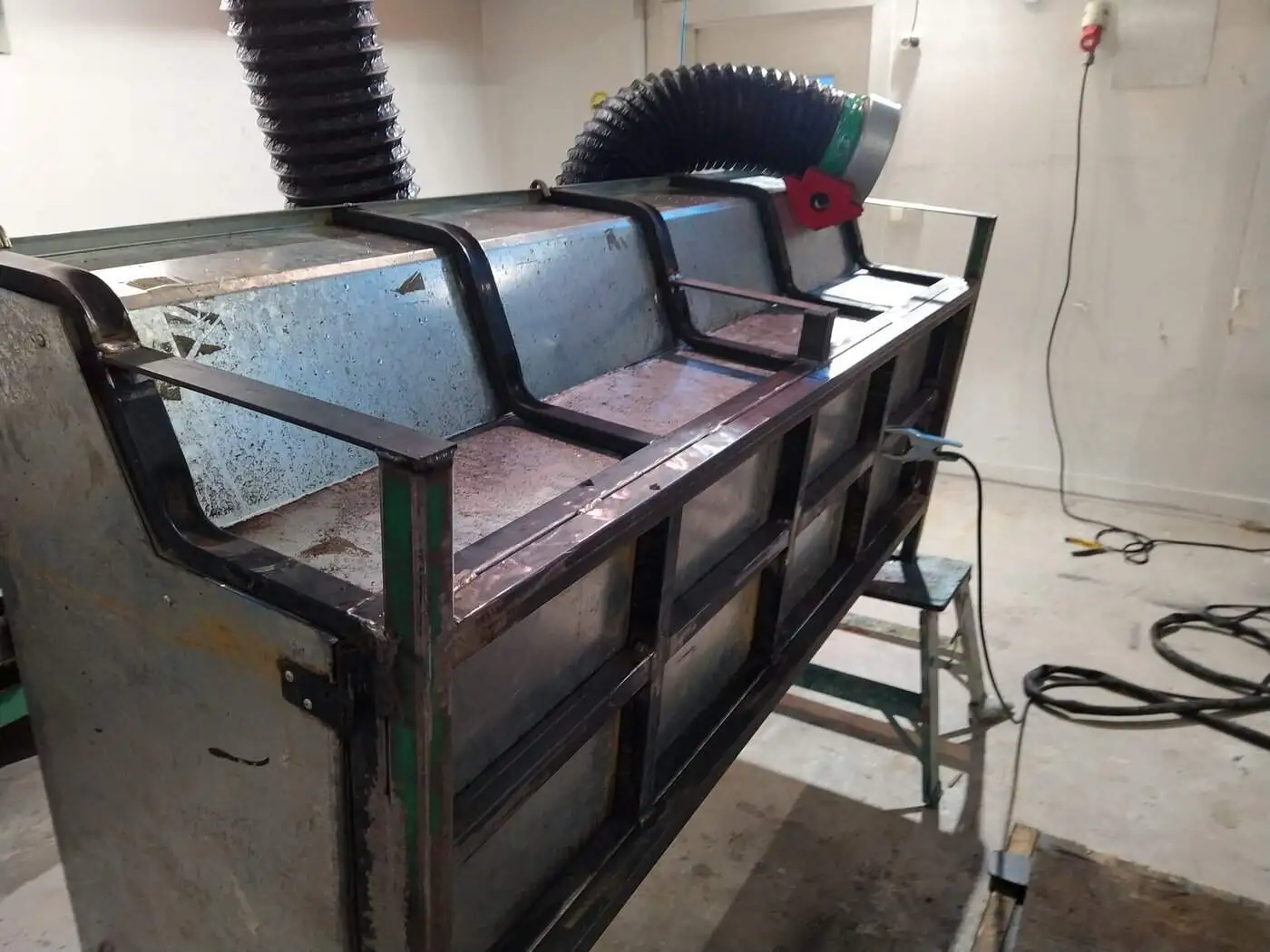

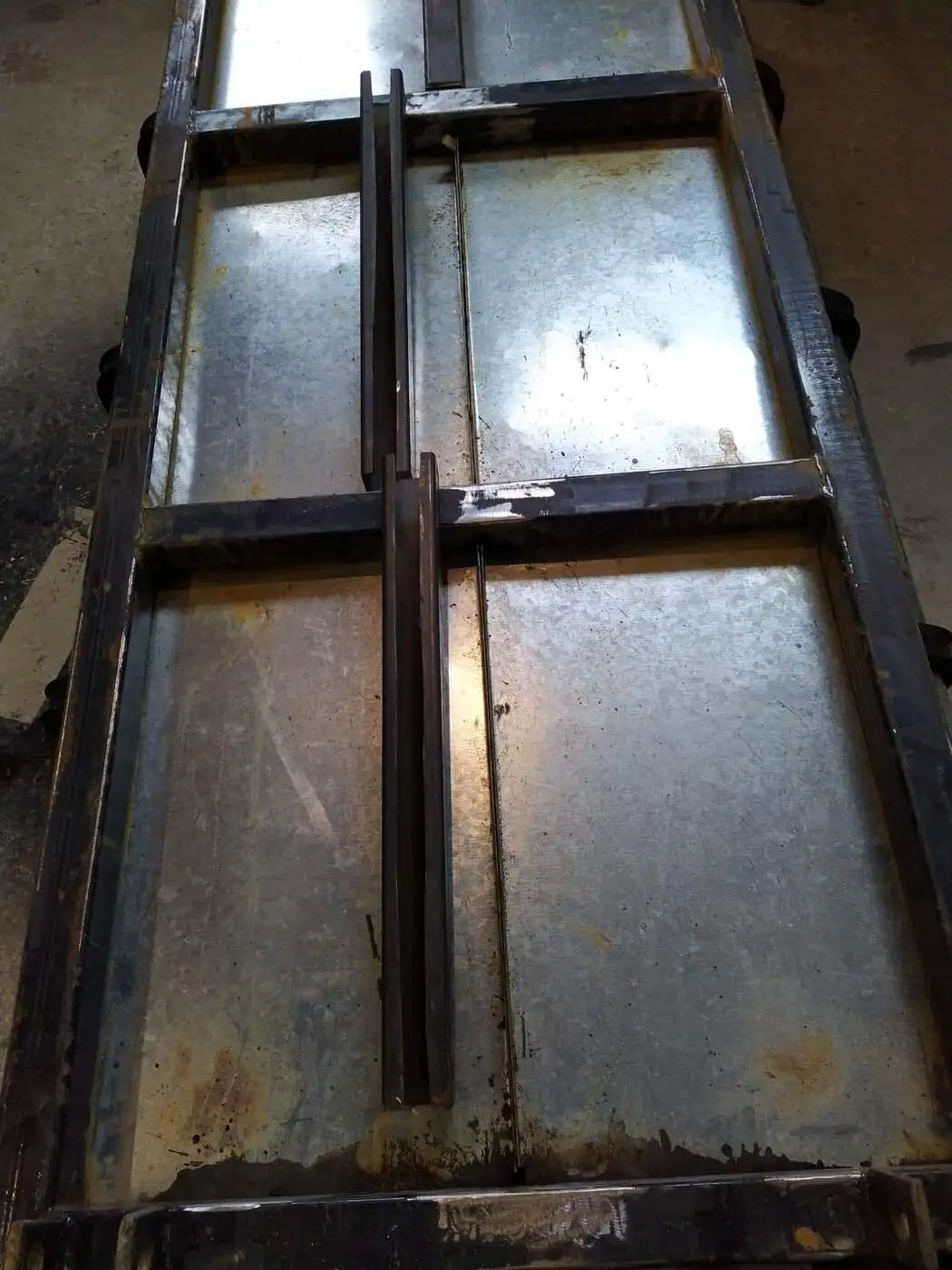

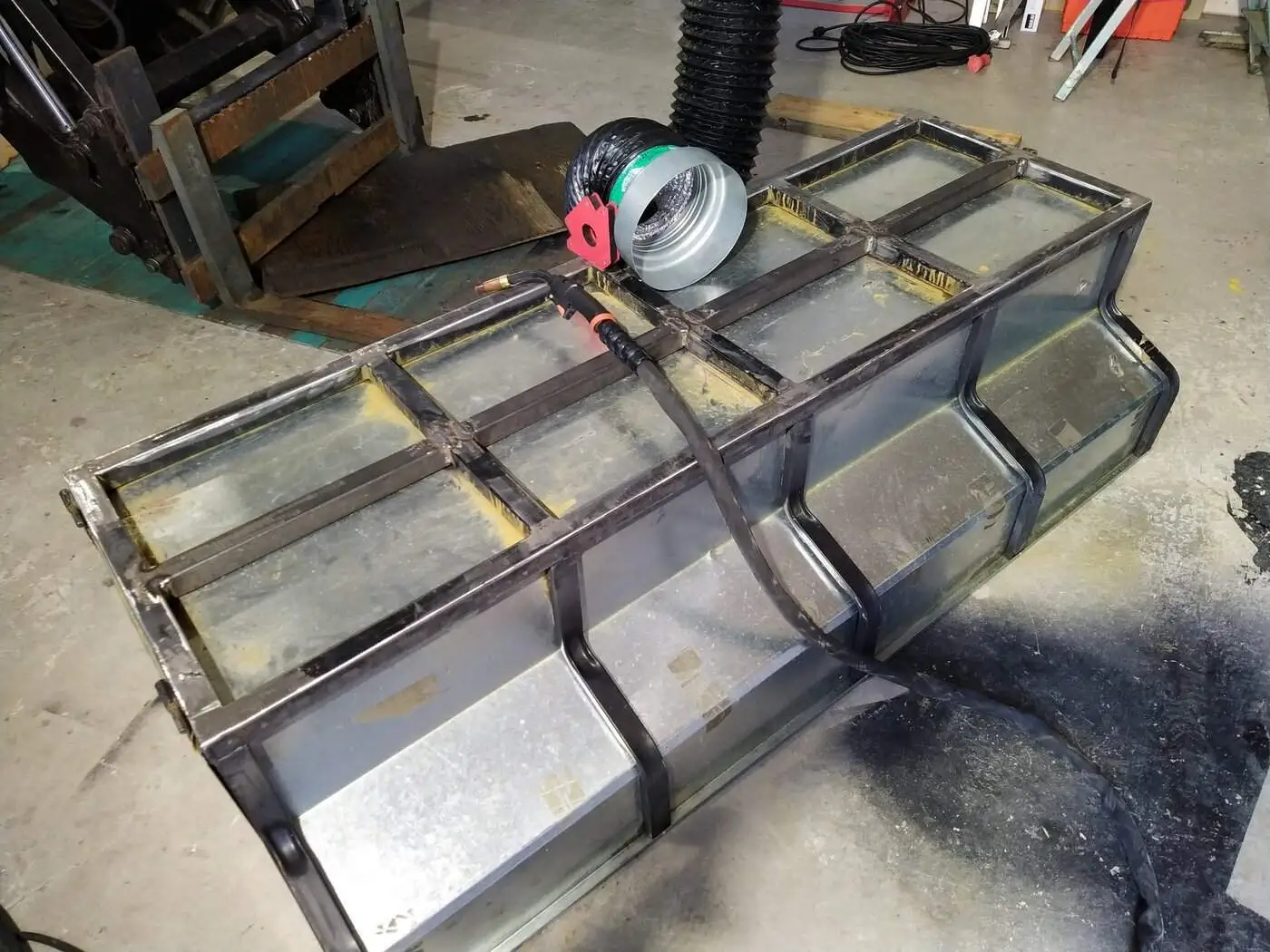

    Viikon paussin jälkeen pikkasen pääsi jatkamaan. Käytetyn Kuupan pohjan vahvistelua. Lisäsin poikkipienat 40x40x3 RHS keskilinjalle. Kuupan runkoputki mistä Kiinan poijaat on tehny on vain n. 1-1.5mm seinällä. Kempin automaatti 2mm vahvuusasetuksella meinaa palaa Kiinan putki puhki. Poikkipienat piti sahata C-profiiliksi pellin pokkausten takia. Kempitin jo kiinni.

    Kohdepoistoimuri on hitsimagneetilla tuotu siihen mihin tartti käryimua. Ison kappaleen kans ihan jees systeemi.

    Seuraavana toinen ulkokehikko koska tuo Kiinan putki on säälittävän ohutta. Ulkoreunalle tulee toinen kerros/kierros 3mm RHSää. Toki ensin pitäs itte oppia hitsaamaankin paremmin...

    IMG_20211016_115937.jpg IMG_20211016_115947.jpg IMG_20211016_150809.jpg

    • Tykkään Tykkään x 1
  12. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    Kuupan pullistuksen estäjät seuraavana. Molempiin päihin ja keskelle kuuppaa. Ei tuosta lautasta mutta 5x40mm stä. Mutta 5 millinen suattaa taipua, joten kattoa joutuuko pellillä täyttää tuon aukon umpeen.


  13. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    Tänään turannu pullistuksen estoon tukia. Aika saamaton päivä muuten.


    • Tykkään Tykkään x 2
  14. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404

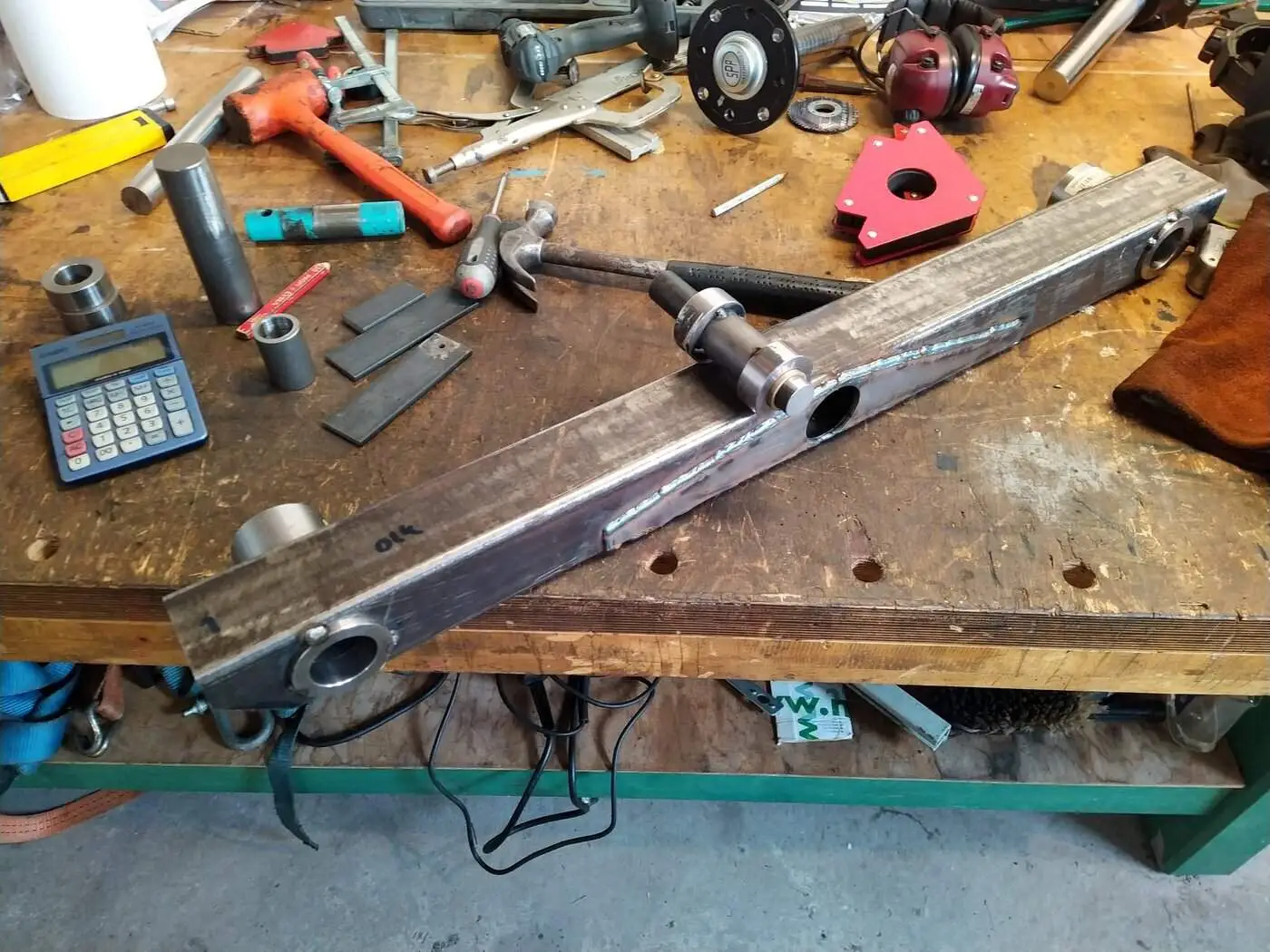

    Nyt on jo tuntimäärissä mitattuna menny 3 päivää näiden telin putkien kans. Turannu noita holkkeja kiinni ja sorvannut keinuun laakeroinnit. Tulee pronssiliukulaakerit ja tapin kautta rasvaus. Laakeripesien väliin sorvasin ainesputkesta löysän yhdysputken että rasva mahtuu menee laakereille ja tuo putki toimii myös laakereille stopparina. Myös keinun tapit sorvasin. Tänään sain muurattua kiinni kaikki noi navan kiinnitysholkit ja keinu laakeripesät. Vähän villiajatus on kokeilla pysyiskö navat kiinni holkeissa vaikka putkisokalla... Tätähän myös ehdotettiin ideana aiemmin, helpottaa remonttia.... Jos ei pysy niin hitsaan navat kiinni holkkeihin.

    Hitsuujälkee sais opetella kovastikkin, toki nyt piti lattialla polvillaan turata kun pöytätila loppu ja tosi hankala asento hitsailla polvillaan. Eikä oo metallipöytää (vielä).

    Nyt aloitin päätyviisteiden tukkimisen. Yhden sain jo muovattua. Tulee 8mm latasta taivuteltuna.

    Ei Oikein tullu kuvia otettua viikonloppuna.

    IMG_20211024_133605.jpg IMG_20211024_133559.jpg

  15. V361

    V361 W.W.W.
    KK Plus ADpack Betatester

    Liittynyt:
    30.11.2011
    Viestejä:
    23 594
    Saadut tykkäykset:
    4 172
    Miks pitäis metallipöytä olla, puupöydällä on hitsattu maaliman sivu...

  16. korhonen

    korhonen Kansalainen
    KK Plus ADpack

    Liittynyt:
    29.1.2016
    Viestejä:
    4 366
    Saadut tykkäykset:
    1 717
    Mitä jos napa-akseliin hitsais stoppari holkin ja akselin päähän poraus+ esim.m16 kierre.. akseli telipalkkiin ja pultti+lätkä takapuolelta ja kiinni piukkaan..
    Vaikka eipä se akseli isosti siitä sokan reiästä heikkene kun ilmeisesti tulis tuonne palkin taakse..?

  17. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    Niin on hitsattu. Tuossa on tuo paksusta koivuvanerista oleva "puusepän"pöytä mutta se on täynnä rompetta ja seurakunnan rauhantervehdyslehtiä kasa. Siinä mie heppailin kaikki kiinni.
    Mutta rautapöytään saa maavotusjohon kiinni. Ulkona on alumiinikannella oleva 2-3m2 isopöytä mutta se on ny lumenalla.

  18. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    Tuokin ois hyvä vinkki. Kävi jo mielessä kokeilla tehä kierre napa-akseliin ja laittaa pultti.

  19. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    Jäi kertomatta että napa-akselit ja telin keinutappi ei ole samassa linjassa. Keinutappi on alempana kuin napa akselit jolloin teli toimii paremmin eli esteen ylitys on parempi kuin mitä samassa linjassa kaikki.

    • Tykkään Tykkään x 2
  20. TommiK

    TommiK Kansalainen
    KK Plus pack

    Liittynyt:
    28.10.2020
    Viestejä:
    1 490
    Saadut tykkäykset:
    404
    sorvailin uusia telin keinutappeja ku sunnuntain versiot kurahti liian väljiksi. Bräkleenillä sorvin hihnapyörät hankasin mahdollisimman vähän rasvaiseksi niin saihan noilla sakemannin väärillä hihnoilla jotain tehtyä.

    Tuota navankiinnitystä niin että se olis vaihdettava yritin pähkäillä lisää. Jos pultilla haluaa varmistaa niin napaan on pakko hitsata se stoppari holkki kuten Korhonen kertoi, se on paras, ellei jätä pelkän putkisokan varaan. Ei oikein ole aihiota mistä tehä hitsattavia stoppareita kuin 10-20mm latasta kuppiterällä kairata ja sitten sorviin sisäreiän osalta. Toki puuilosta 7eur kpl. Kuppiterällä joutuu kahdesti kairaamaan pylväsporassa ulko ja sisä poraukset. Ainainen haaste sopivat aihioteräkset.

    Meinasin tehä fataalin virheen, onneksi en vielä katkassut 80x80x4mm RHS ää telin keinujen vaakapalkiksi, vaakapalkki johon telin keinut kiinnitetään. Se mitta minkä ajattelin vaakapalkille ois aiheuttanut sen että telin keinut kopsahtaa lavan pohjaan, kuten ne kopsahtaa kinkki combikärryssä. Telin keinuvara jää todella pieneksi. Jopa piirsin paperille sen virheen enkä hokannu kuin vasta nyt tallissa hahmottelin pöydällä ja tussilla piirsin pöytään.
