4G+ LTE 1800MHz satelliittiantennilla ym. nopeuden viilausta

[borg]

Saas nähdä tuleeko tämä suunnitelma milloin toteutettua. Talven tulo pikkuisen häiritsee luovia säätötoimenpiteitä. Pakkasessa ei oikein innosta ruuvailla kun kesäkin taas joskus tulee.

Ajattelin sitten kuitenkin aloittaa viestiketjun aiheesta, kun tulin jo tilanneeksi yhden murkulan. Pää on siis avattu.

Asun haja-asutusalueella ja olen kärsinyt muutaman vuoden ajan koko ajan enemmän tahmaantuvasta nettiyhteydestä. Kylällä on yksi ylikuormitetulta vaikuttava 800 MHz 4G-tukiasema, jossa on tiettävästi Telian ja DNA:n antennit. Iltaisin kaistan jakajia alkaa olla liikaa. Download saattaa tippua pariin megaan. Jos sitä jakaa useampi ihminen, niin nykykäytössä se ei tahdo riittää.

Mikä avuksi?

Muut tukiasemat ovat kauempana kuin tuo hieman yli kolmen kilometrin päässä oleva, johon modeemi tykkää aina lukkiutua. 90 astetta sivuun on toisen operaattorin masto viiden ja puolen kilometrin päässä. Sieltä vain ei saa bittiä tulemaan yhtään sen nopeammin kuin tästä perinteisestä. Kokeilin toisen operattorin simmikortilla. Ei mainittavaa apua.

Modeemia ränkätessäni löytyi asetukset, joilla voi valita käytettävän taajuusalueen. Vaihdoin 800 MHz sijasta taajuudeksi 1800 MHz. Tuon taajuuden mastoja on yleensä taajamissa eikä näin landella kuin itse asustan. Lähin 1800 MHz masto näytti olevan kahdeksan ja puolen kilometrin päässä. Kuuluvuusaluetta oli ympärille merkitty ehkä yksi neliökilometri jos sitäkään. Meiltä on kuuluvuusalueen rajalle siis noin 8 km.

paneeliantenni

Käänsin paneeliantennin (750-850 MHz malli) tuonne päin. Antenni oli sisällä, ikkunan takana, vasemmassa kädessä. Oikealla naksuttelin hiirtä ja speedtest.net:iä.

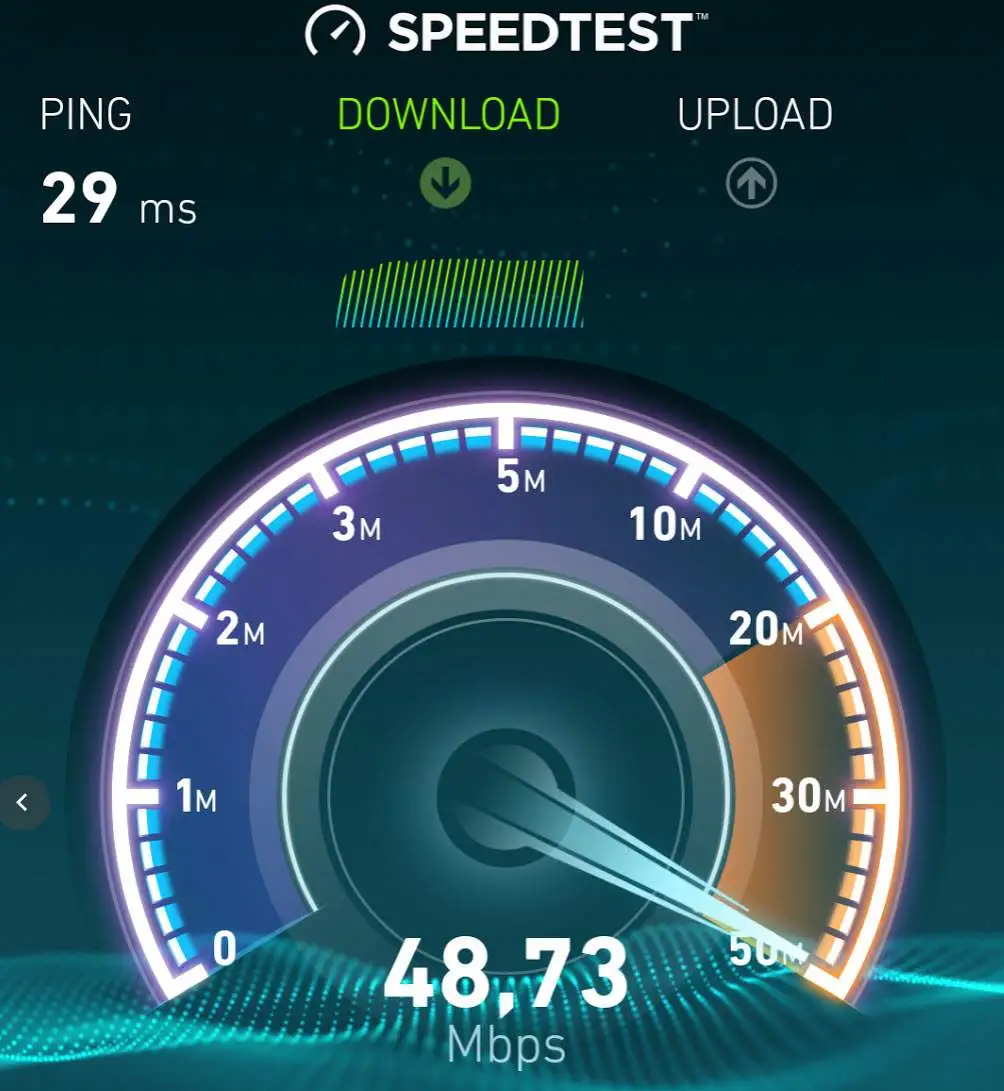

Yhtäkkiä download-nopeus pomppasi melkein 50 megaan! . Ennenkuulumatonta näillä nurkilla. Upload oli vain yhden-kahden megan luokkaa. Hyvä download-nopeus kertoo siitä, että paneeliantenni toimi yllättävä hyvin tuolla taajuudella. Huono upload-nopeus taas kielii siitä, ettei paneeliantenni suuntaa signaalia kovin häävisti. Modeemin lähettämä teho on pieni ja se leviää pitkin kyliä. Lähetysnopeus jää huonoksi, koska signaalin ja kohinan suhde on huono ja paketteja joudutaan lähettämään monta kertaa, jotta ne menevät varmasti ehjinä perille.

8,5 km päässä olevassa taajaman tapaisessa on siis Elisan 4G+ eli 1800 MHz nopeudella toimiva tukiasema. Suotuisissa olosuhteissa sieltä suunnalta olisi mahdollista saada hyvä download-nopeus, mutta upload on paneeliantennilla huono. Signaali pitäisi saada suunnattua paremmin.

Yagi-antennilla olisi mahdollisesti kapeampi keila kuin tuolla paneeliantennilla. 1800 MHz:lle löytyy kiinalaisia halpoja haravia, mutta ne ovat oletettavasti kiinalaisia halpoja haravia. Kalliimmat yagit näyttävät olevan yleensä logaritmisperiodisia yleisantenneja, joilla vahvistus ei ole kovin hääppöinen.

kiinanjagi

Millä antennilla olisi erinomainen vahvistus ja kapea keila?

Satelliittiantennien hinta on tipahtanut uusina jo parin- kolmen kympin nurkille. Paraboloidipeili alkaa toimia jo parin gigahertsin luokassa aika hyvin, ainakin kuvittelen asian olevan niin.

Satelliittiantenni tarvitsee mikropään tilalle jonkinmoisen syöttöpisteen. Kun halutaan 4G LTE-yhteydestä 90 asteen kulmassa olevat kaksi lähetettä (MIMO), niin tuon murkulan pitää olla varustettu kahdella antenniliittimellä.

Mopo alkoi keulia ja sellainen piti tilata. Suomesta olisi saanut hintaan 43€ + postikulut.



Suomesta tilaaminen on mielenkiinnotonta. Jostakin muualta se oli saatava. Tilasin elämäni ensimmäisen hankinnan Venäjältä: KROKS KIP9-1700 / 2700 DP



Tuolle jäi loppupeleissä hinnaksi postikuluineen 36,56€. Todennäköisesti se menee tulliin ja alvi tulee vielä maksettavaksi, mutta hinta jäänee vielä alle tuon Suomesta tilattavan toosan. Venäläinen vaikutti vieläpä hyvin asialliselta tuotteelta: http://kroks.ru/shop/antenny-gsm-3g...tel-parabolicheskoi-tarelki-kip9-17002700-dp/

Venäjällä on pitkät välimatkat, välissä nevaa ja ristiin rastiin kaatuneita kuusia. Kai siellä osataan tehdä parempia pitkän matkan vehkeitä kuin kiinassa, jossa jo käsivarren mitan päässä on ensimmäinen signaalin vastaanottaja.



[borg]

Jostakin pitäisi saada lautanen. On paljon mahdollista, että tilaan uuden lätyn, jos käytettyjä ei lähiseuduilta löydy. Saksasta saa neljällä kympillä postikuluineen aika isoja uusia lautasantenneja. Halvin vastaan tullut uusi 80-senttinen maksoi 19 euroa + 15 euroa postikulut. Pitää nyt ensin kuitenkin katsella jos sattuisi käytetty osumaan kohdalle. Niitä lojuu monilla nurkissa ihan turhan panttina.

Seuraava mietinnän aihe tuli siitä, miten tuollainen suunnataan. Se pitäisi saada suuntaansa mielellään asteen sisään, keila on erittäin kapea.

Mieleen tuli pari vaihtoehtoa.

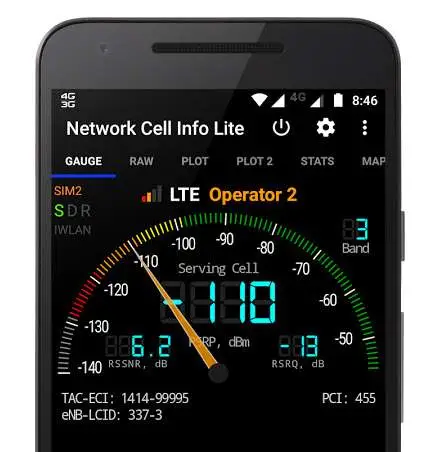

Android-puhelimiin löytyy hyviä ohjelmia kentänvoimakkuuden mittaamiseen. Vaikkapa Network Cell Info Lite tai lukemattomat muut. Puhelimen voisi kiinnittää teippaamalla mikropään tilalle. Kuvan voisi jakaa Miracastilla tablettiin ja tsiigailla siitä, miten signaalia löytyy samalla kun ruuvailisi antennia kohdalleen.



Puhelin ei tietysti ole ominaisuuksiltaan ja mitoiltaan sellainen kuin tuo mikropään tilalle tuleva feederi, joten ihan 100% hyvää suuntausta ei sillä oletettavasti saa. Fokus voi olla hieman sivussa, tms. Muualta tuleva lähete saattaa varastaa shown kokonaan.

Tästä seurasi uusi vaihe päättelyketjussa. Entäpä, jos reitittimelle menevää antennikaapelia käyttäisi tavallisuudesta poikkeavasti peilin keräämän signaalin uudelleen lähetykseen? Reitittimen SMA-naarasliittimien sijasta tilalle ruuvaisi kaksi pientä antennia, esimerkiksi Huawein reitittimen pupunkorvat.

Siispä iibeistä ostamaan pikkukikkareita, huokialla kuin Sulo Vilén.

Kaksi tällaista SMA-naaras/SMA-naaras: (2,24+0,56€)


Vieläpä ihan omat pikkuantennit: (2 kpl yht. 2,36€)



Ajatus suuntaimesta on siis seuraava:

Satelliittiantenniin kiinnitetään tuo KROKS KIP9-1700 / 2700 DP
Siihen edelleen antennikaapeli N-uros - SMA uros (kaksi piuhaa)
sen perään nuo SMA-sovittimet
ja pikkuantennit

Pikkuantennit tuupataan johonkin peltitoosaan (kertakäyttöinen foliovuoka, maitohinkki, ties mikä
ja älypuhelin tuon kentänvoimakkuusohjelman kanssa samaan peltitoosaan sen verran syvälle, että se saa lähetettä pääasiassa vain noista pikkuantenneista.

Sitten seuraillaan mittaria ja käännellään antennia.

Nyt voi ja pitää esittää eriäviä mielipiteitä, onko tässä mitään ideaa vaiko eikö?



[borg]

Mietityttää tuo pitkä välimatka. Yhteys saattaa olla säätilalle altis. Sadekelillä tai muissa huonoissa olosuhteissa voi kuso lakata kulkemasta. Jonkinlainen varayhteys pitänee värkkäillä, jos tuohon pitkän linjan yhteyteen päätyy.



[Ultimate Welder]

Erittäin mielenkiintoista, seuraan katseella!



[V361]

Erittäin mielenkiintoista, seuraan katseella!

Näin me teemme...



[borg]

Toinen probleemakohta voi olla tuo keilan kapeus. Tuossa välillä ei kyllä pitäisi olla mitään mäkeä, joka estäisi suoran signaalin tulon. Tietysti puusto jonkin verran haittaa, mutta onneksi tuohon suuntaan ei ole pahasti pusikkoa.



[borg]

Tuossa antennin suuntausideassa on kyse samasta periaatteesta, jolla nämä passiiviset puhelinkuuluvuuden parantajat toimivat. Signaalimittarina käytettävä kännykkä vain pitää umpioida jonkinmoiseen faradayn häkkiin, jotta se vastaanottaisi vain tuota suunnattavan antennin signaalia.

Aika hyvän umpion saisi alumiinifoliolla päällystetystä pahvilaatikosta, johon jättäisi vain pienen tsiigausaukon silmää varten.



[borg]

Erityisen hyvää kuvaa ei synny kiinalaisista halpis-suunta-antenneista: https://asdfghjkl.me.uk/blog/antennas/



[V361]

Krhm....suuntaushan sitten tapahtuu koordinaattien perusteella...... jos vaan löytyy sitten tarpeeksi tarkka suunnanosoitin jolla haravan saa oikeeseen suuntaan ja niin tarkkaa harvalla kotoo löytyy.
Muoks. tähtitieteilijää avuksi, ne laskee vielä tarkemmin suuntakulmia...
Terv. tykistön laskija...



[borg]

Krhm....suuntaushan sitten tapahtuu koordinaattien perusteella.....

Toki suunta on tiedossa, senhän näkee kartasta. Mutta peilin suuntakuvio on mahdottoman kapea, siksi sitä joutunee hienosäätämään sen mukaan, miten bitti kulkee.



[cardaani]

Minä oon karttaohjelmalla piirtänyt suoran (mitannut etäisyyden) kohdepisteeseen ja vaihtanut sitten kartan valokuvapohjaksi. Näkee helposti, että mitä puuta, tai naapurin savupiippua kohti tulee antenni suunnata... Myös muita luonnonmerkkäjä yms. hyödynnetty.

Myönnettäköön kyllä, että signaali voi heijastua jostain voimakkaampana, kuin mitä suora suuntaus antaa.



[V361]

Minä oon karttaohjelmalla piirtänyt suoran (mitannut etäisyyden) kohdepisteeseen ja vaihtanut sitten kartan valokuvapohjaksi. Näkee helposti, että mitä puuta, tai naapurin savupiippua kohti tulee antenni suunnata... Myös muita luonnonmerkkäjä yms. hyödynnetty.

Samaa käyttäny...viimeks telkka-antennin suuntauksessa. Toimi hyvi, vaan tarvi sitte vaihtaa antennin suuntausta 180 astetta ku oli kaks pikkuvikaa telkkasignaalissa. Lähimpään antenniin kun suuntasin, oli samalla linjalla toinen antenni kymmenen kilsaa kauempana, kaikki kanavat näkyivät kahteen kertaan. Toinen ja vakavampi haitta oli että lähimaston toistimessa ei vielä silloin ollut maksukanavien toistoo...meinas jäädä formulat näkemättä... Joten jouduimpa suuntaamaan Tiirismaan mastoon ja sillä puolella taloo on sen verta peltoaukeeta ettei toi konsti oikein toimi, joutu käyttään käsisuuntakehää (jäi inttiajalta taskunpohjalle...) joten sillä sitten...



[borg]

Alussa esitelty KROKS KIP9-1700 / 2700 DP on lähtenyt matkaan Venäjältä. Peili on vielä hankkimatta. Todennäköisesti ostan uuden peilin, jahka hieman vaurastun.

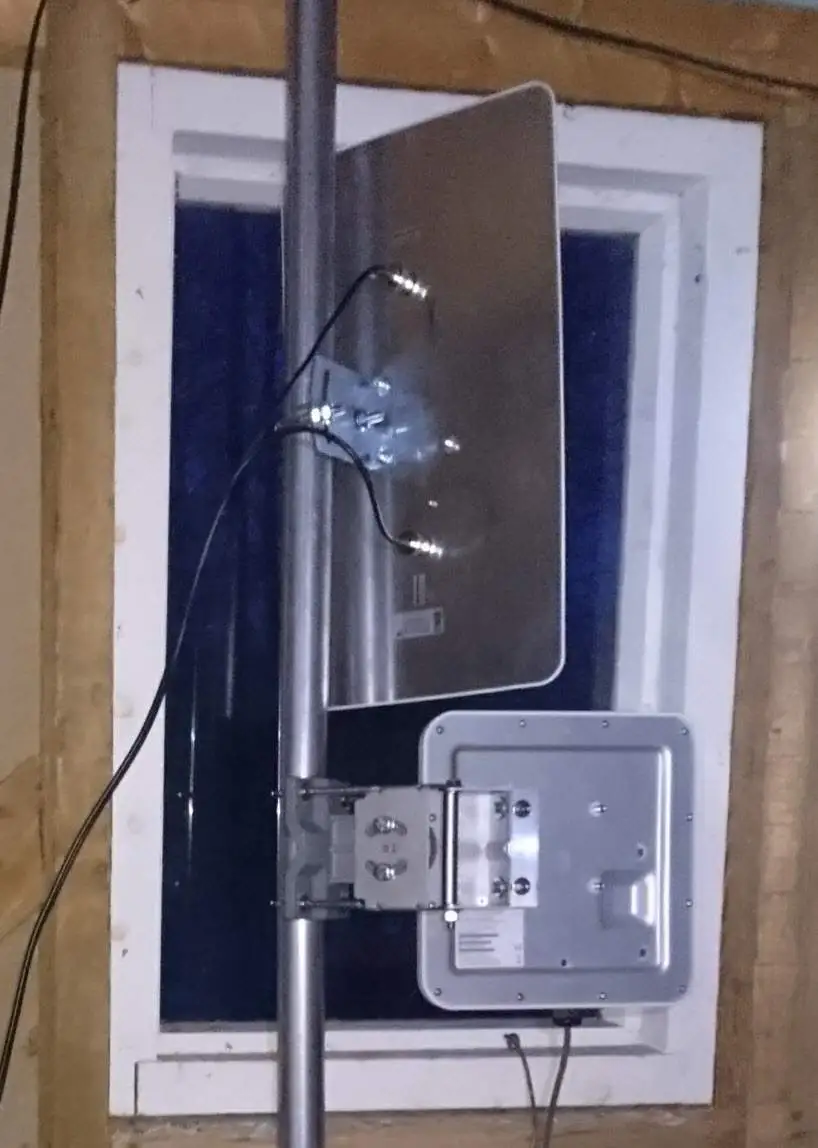

Kävin virittelemässä reitittimet ullakolle. Sisätilassa on helpompi puljata simmikorttien kanssa, jos niitä tarvitsee vaihtaa. Mastontekele on pihassa liki valmiina, mutta se saa varmaan sojottaa talven tyhjillään tai mahdollisesti nostan sinne raappahousut syrjäseutujen nettikurjuusprotestina.

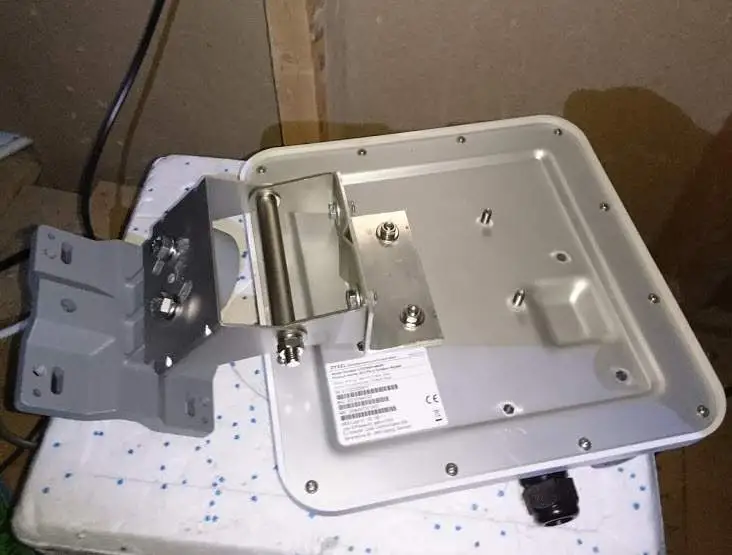

Alimmaisena on nyt tuo ZyXEL LTE7460-M608 ulkoreititin. Se ei siis ole antenni, vaan siellä on 4G-modeemi/reititin ja simmikorttikin sisällä. Tuo saa nyt luottotehtävänä hoitaa tätä perinteisestä ilmansuunnasta (3300m) tulevaa 800 MHz 4G-nettiä. Tukiaseman yhteysnopeus kärsii liian monista käyttäjistä. Nyt äsken mitattuna oli ping 39ms, uplink ~14 megaa, downlink ~8,5 megaa. Parempi kuin ennen, muttei mikään huikea, välillä on huonompikin. En oikein usko, että ylemmäs nostamalla yhteys juurikaan paranisi.

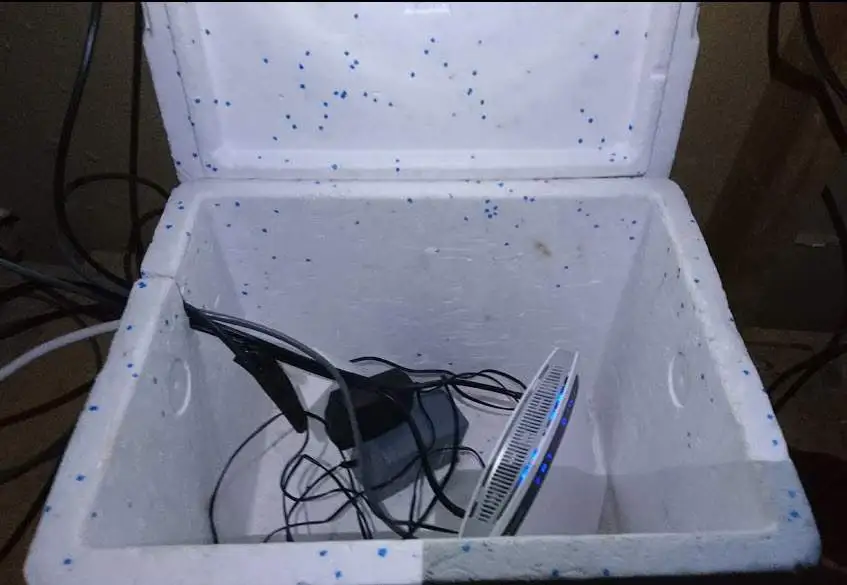

Aikaisempi Huawei vapautui laajakaista-antenniurheilua varten. Se muutti asumaan kylmälaukkuun ullakolle, jotta antennin saisi käännettyä kohti 8,5 kilometrin päässä olevaa 1800 MHz tukiasemaa.



Tuo etäällä oleva tukiasema on nyt pakkomielteen kohteena. Sinne pitää saada paras mahdollinen yhteysnopeus. Pingi ja downlink-nopeus ovat erinomaiset, mutta uplink on huono.



Tarvitaan antenni, jolla reitittimen lähettämää signaalia voisi kohdistaa tukiasemaan ja nostaa signaalin tasoa. Tähän olisi nyt tarkoitus kokeilla yhtenä vaihtoehtona tuota satelliittipeiliä ja venäläistä mikropään tilalle tulevaa murkulaa.



[V361]

Kävin virittelemässä reitittimet ullakolle.

Se on muute kumma juttu ku immeiset puhuu huonosta signaalista, niin ihan empiiriseen kokemukseen pohjautuen esim. tikkumokkulan paikka ja asento parhaan signaalin saavuttamiseksi on joskus ihan senteistä kiinni, kokeiltu on. Oma reititin antaa parjaan kuson omilla pupunkorva-antenneillaan kun se on verhotangon päällä, 45 asteen kulmassa seinään nähden ja toinen korva on pystyssä, toinen 45 asteen kulmassa. Estetiikkan puolella taas emäntä pistää ko. sijoitusta hanttiin voimakkaasti...eli boksi on pöydällä ja nopeudet sitten hitaammat...



[borg]

Näinhän sitä antennin asennusohjeissa kerrotaan. Eri kautta heijastuvien signaalien interferenssistä johtuen on tilassa signaalin vahvistuma- ja heikentymäkohtia.



[borg]

Satelliittiantennia ei vielä ole Borgholmin kuivan maan saarelle saapunut, mutta 4G-nopeusurheilussa on saavutettu uusi taso.

Tämä on tehty välineurheilun keinoin. Ratkaisu ei ole järin kestävällä pohjalla, koska tässä menee maksu kahdesta simmistä eri operaattoreille. Downlink-nopeudessa näkyy Elisan naapurikylällä olevan 1800 MHz tukiaseman ihanuus ja uplink-nopeudessa vastaavasti oman kylän 800 MHz DNA:n hyvä lähetysnopeus.

Posti toi uuden reitittimen, joka on kuormantasaavaa mallia. WAN-portteja voi olla jopa neljä, joista nyt on käytössä kaksi. Tämä yhdistää kahden eri nettiyhteyden datavirrat yhteen. Hassuna piirteenä tässä systeemissä on se, että julkisia IP-osoitteita kertyy yhtäaikaisesti saman verran kuin mitä WAN-yhteyksiä on auki maailmalle. Tässä yhtäaikaisesti kahdesta eri palvelusta kysytyt julkiset IP:t.



En oikein vielä tunne tuon kahta kautta reitityksen sielunelämää, joten ei ole tietoa, mitä ongelmia tällaisesta voi seurata. Kuvittelisin, että mahdollisesti esim. pankkiyhteys voi vetää herneet nenuun, jos IP-osoite yhtäkkiä lennossa vaihtuu. Oletettavasti reitityksen käyttäytymistä voi säädellä eri tavoin ja välttää tällaisen mahdollisuuden. Kuitenkin rajoittamisesta seurannee nopeuden putoaminen, kun reititin ei aivan sumeilematta voi luukuttaa kahden kurkun kautta.



[borg]

Reititin on tällainen:



TP-Link on aika edullinen tuotemerkki, tämä TP-Link TL-R470T+ maksoi verollisena 43,30€

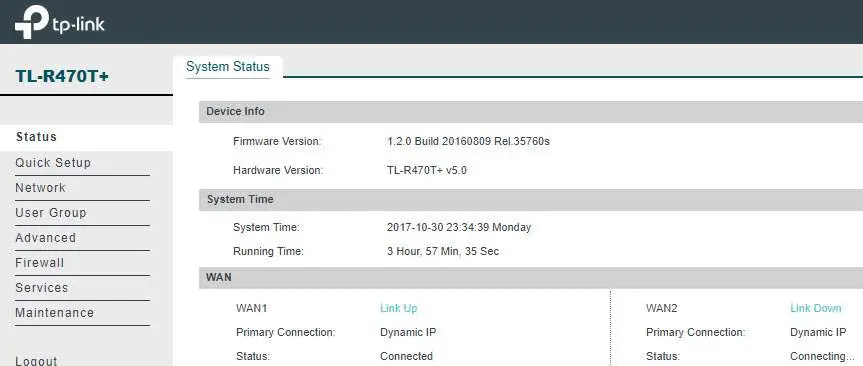

Kuten kuvasta näkyy, kaksi WAN-yhteyttä on päällä.



[borg]

MOT eli mikä oli tutkittava. Nytpähän on kolmella eri nettiyhteystavalla viiden mittauksen keskiarvot. Mitattu illalla klo 22 maissa (maanantai).

Vasemmalla yhdistetyt yhteydet, sitten Elisa ja viimeisenä DNA.

Tavoitteena on edelleen saada parannettua uplink-yhteyttä Elisan 1800 MHz mastoon, joka on 8,5 km päässä. Siihen saakka kärvistellään DNA:lla ja kun hermo hirttää, niin tökätään myös Huawein pistoke rasiaan ja sitten naatitaan. Satelliittimurkulan odottelu jatkuu.



[borg]

Kaikki toimii suunnilleen niin kuin pitääkin. Nykäisin Huawein pistokkeen seinästä ja WAN2 on nyt pimeänä. Reititin elää toivossa, että sekin kanava joskus vielä täyttyy vuolaana virtaavasta datasta.



Reitittimessä on päivätaksalla oleva Elisan simmikortti. Kuukausimaksua ei mene, mutta jokainen päivä ihanaa nopeaa downloadia maksaa. Näin on kuitenkin kätevää tarpeen mukaan kokeilla toisen operaattorin liittymää.



[V361]

Olikos tossa TP-Linkissä noin äkkikatsomalla että ykköswan on omansa ja 2-4 wanit se osais yhdistää iha ite....tai ainakin niille porteille on boksi konfigissa jotain säätöö, ku ne on tolleen sillä viivalla "yhdistetty", se melkein tietää et konfigissa on jotai kivaa niille....
